看板 NSwitch
作者 aatzeng (怪怪直播設備)
標題 [情報] 高階電競擷取卡要崩盤?! MS2130S晶片開箱
時間 Fri Sep 26 08:53:27 2025

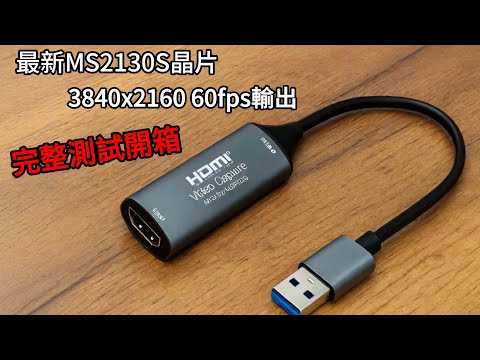

ms2130s最新4k 60fps 影片測試: https://youtu.be/1PX8fQ7o01g

在電腦使用 https://i.urusai.cc/LMOH4.png
[圖]

在安卓使用 https://i.urusai.cc/IEOwy.png
[圖]

在usb-c ipad +ipados 17以上使用 https://i.urusai.cc/QuTEh.jpg
[圖]




目前市場上分成低階 中階和高階市場地壘分明

低階市場主要就是內建MS2109  , USB2.0輸出是 1920X1080P  30FPS mjpg
eg:大家的好朋友募資網廣告很凶悍的,就是內建這個晶片

https://i.urusai.cc/VoqJm.jpg
[圖]


中階市場主要是內建MS2130, USB3.0輸出 最高  1920x1080p  60fps YUV / mjpg

https://i.urusai.cc/fM6op.png
[圖]

台灣某中和區品牌商,一款手機擷取 /充電和hub功能全部合在一起那款,也是內建MS2131
(多了環出)
為何我這麼肯定? 我有用原廠ms2130的tool去讀取, 還可以進去更改pid vid 或更換軔體

兩年前，我曾測試過中國宏晶微電子推出的 MS2130 擷取卡。這款晶片在當時相當令人驚
艷，因為它將 USB 3.0 HDMI 擷取卡所需的主要 IC 全部整合到單顆晶片中，最高支援

1080P/60FPS YUV 無壓縮輸出，在同級產品裡屬於相當高效的設計。


上述的低階 和中階市場 所用的晶片都是一顆ic搞定所有的功能 , 廠商製造擷取卡的進
入門檻相對簡單多了


高階市場的擷取卡主要是USB3.0 3840x2160  30fps / 60fps輸出

由於沒有一顆soc搞定, 廠商研發高階視訊擷取卡, 需要兩顆三顆主晶片, 技術門檻相對
提高
並非阿貓阿狗廠商都有ic廠商支持和本身也不一定會有研發能力

所以高階擷取卡,目前仍是品牌廠商或是想要搞差異化的品牌廠商想要的產品
主要的晶片提供者 比如聯陽半導體 (ITE)  等等


近日在瀏覽淘寶時，看到一顆全新的晶片 MS2130S....
做高階擷取卡廠商或品牌的惡夢開始了.......
從規格上來看，性能大幅提升：
https://i.urusai.cc/uYeAA.png
[圖]



MS2130S開發出來嚴重破壞高階擷取卡價格
這樣的規格幾乎已經逼近 ITE 高階晶片的水準，可見競爭激烈，技術「內捲」到令人意
想不到的程度。
會造成市場價格的高度破壞! 白牌擷取卡零售價格低於台幣300元都有可能!!
2022年的ms2130剛出來, 零售市場的擷取卡賣價大約是人民幣80元
過了三年後, MS2130的擷取卡零售市場賣價大約是人民幣30元
這個歷史故事即將複製到MS2130S高階擷取卡上面....由人民幣80 往人民幣30靠攏...

MS2130和MS2130S主要差異就是在於 UVC輸出的頻寬大幅提高.

https://i.urusai.cc/FoiuL.png
[圖]


MS2130S IC 的功能和目前高階晶片相比較, 更加完整

USB3.0亦可相容USB2.0模式
YUV NV12 RGB MJPG. 其中 NV12是常用的格式,最高可達 3840x2160 30fps, mjpg
4096X2160 60FPS
內建scaler, 不管hdmi源頭是4k 還是1080p, 輸出都可以4k uvc 輸出. 輸入和輸出是獨
立事件
音訊48KHZ. 不管hdmi源頭是44.1, 48, 96..自動轉成48khz
一顆晶片方案, 和上一代2310是PIN TO PIN .


實際測試規格如下
1. EDID: 1920x1080

    連接hdmi視訊時候, 會告知hdmi來源輸出1920x1080.. 亦可透過EDID固定器,強迫
HDMI源頭輸出4K

2. UVC輸出:至高 4096x2160 60fps mjpg

3. 內建scaler : HDMI輸入解析度和UVC輸出解析度是獨立事件
   (scaler 會犧牲視訊延遲, 用視訊延遲換取使用方便)

  比如: hdmi輸入是 3840x2160,  UVC輸出可以是3840X2160 ,1920x1080, 1280x720

         hdmi輸入是 1920x1080, UVC輸出可以是 X720, 1920X1080


4. UVC RGB輸出, 目前有問題, 影像上下顛倒.. 可以透過OBS上下翻轉

5. 無法正確測出視訊延遲, 但是可以測出和圓剛BU113的視訊延遲差異

   很多人說某一隻擷取卡延遲多低又多低, 那都是可以作假

  只要拿一台超高延遲的電視當對比, 就可以創作出超低延遲的假象

  但是, 可以在相同的測試情況下,和兩支擷取卡做比較

   我用圓剛bu113擷取卡做比較,
   如果這支白牌擷取卡和bu113差異是 xxx 毫秒

   只要確定品牌商正確的視訊延遲 D毫秒....

   這時候白牌那一隻就是 D + xxx毫秒

   HDMI視訊來源1920x1080p 下:  視訊延遲比圓剛bu113 大約多 50ms

   HDMI視訊來源3840x2160 下:  視訊延遲比圓剛bu113 比較,無顯著差異 幾乎一樣

6. 沒有HDCP 破解

   可以正常連接任天堂第一代SWITCH , 這個實際測試過,確定可以使用


影片實際測試 https://youtu.be/1PX8fQ7o01g

--
--
※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 49.216.49.145 (臺灣)
※ 作者: aatzeng 2025-09-26 08:53:27
※ 文章代碼(AID): #1erUGFE8 (NSwitch)
※ 文章網址: https://www.ptt.cc/bbs/NSwitch/M.1758848015.A.388.html
→ ttmm: 募資pass1F 09/26 09:24
→ CKWexe: 內卷是什麼東西 跨某2F 09/26 09:31
推 WLR: https://tinyurl.com/26mrduxo 內捲，鄰國目前的狀況3F 09/26 09:42
內捲化 - 維基百科，自由的百科全書
內耗、內捲化（英語：involution），又譯過密化、包裹化，簡稱內捲，原是一個社會學概念，指一種文化模式發展到一定水準後，無法突破自身，只能在內部繼續發展、複雜化的過程。
推 blue314: 詳細推！感謝分享～4F 09/26 09:44
推 saito2190: 只有4K30p拿來打遊戲太難受了，如果下一代升級到USB 15F 09/26 09:48
→ saito2190: 0Gbps 應該有機會4K60 NV12
→ saito2190: 話說原來中和三合一那顆裡面是MS2131嗎 XD
→ cancelpc: 早下訂,還在清關.價錢還沒到低點。8F 09/26 09:59
推 Tsukasayeo: 現在高階已經是靠往HDMI 2.1 4K120了吧9F 09/26 10:02
推 rei196: 看不懂內捲是什麼+110F 09/26 10:06
噓 msun: 捲三小11F 09/26 10:47
→ msun: 不要用一些連發源國自己都語義不明的詞彙
→ yangwen5301: 高階已經120/144了13F 09/26 11:06
推 dpgfu: 感謝分享資訊14F 09/26 11:20
推 cloudyst: 嗯 雖然看不太懂15F 09/26 11:22
推 wylscott: 內捲就是大量削價競爭 導致商品價格崩盤16F 09/26 11:28
→ crassus7217: 大概跟內鬥差不多的意思17F 09/26 12:53
推 AirRider: 其實資訊量很豐富,對於實況/移動裝置投放很有幫助18F 09/26 13:01
→ AirRider: 印象中原po就是在做這方面生意的,文章技術含量都蠻多的
推 horseorange: 所以要空圓剛嗎(x) 開玩笑的 內容很詳細 感謝分享20F 09/26 13:02
→ AirRider: 很多時候這方面資訊台灣少有論壇討論,有人發表值得鼓勵21F 09/26 13:02
→ teddy: 內捲就是餅沒有變大的情況下競爭更激烈。比如演唱會有人站22F 09/26 13:14
→ teddy: 起來看導致後面的人也必須站起來看，結果就是所有人都站起
→ teddy: 來看更累但沒有人得到更好的視野
推 zzz54666: 年中才買一個AXD2900的擷取卡淘汰2131而已25F 09/26 13:19
→ zzz54666: 馬上2131S又出來了 聽說延遲比2900低 但畫面小輸
推 Louis430: 不說還不知道有募資 然後用爛晶片哈哈27F 09/26 13:30
→ krousxchen: 我比較想要可以用usbc 輸出畫面的產品28F 09/26 15:05
→ krousxchen: 而且不是靠uvc，而是dp輸出，或者能雙模式
→ milk830122: 巴哈有人用擷取卡搭小黃鴨 幀數直接上升30F 09/26 15:10
→ milk830122: 然後內捲是古代西方學界發明的詞 對岸發揚光大而已 某
→ milk830122: 些人 真敏感欸
→ milk830122: 不過也沒多古代 幾百年前而已
推 GenShoku: 目前延遲最低的擷取器(晶片)是哪款?34F 09/26 15:25
推 saito2190: 我也是用擷取卡+小黃鴨 玩120fps的薩爾達跟朱紫35F 09/26 15:45
→ saito2190: 老任不給的我自己來，玩起來超舒服 XD
推 Alex548291: 沒聽過內捲不是應該反省自己的無知嗎？37F 09/26 18:25
→ oruson: 內卷已經是台灣很普及的詞嗎？ XD38F 09/26 18:56
→ milk830122: 這年頭 無知都能理直氣壯說話了39F 09/26 19:20
推 gogorice: 內捲台灣用法叫惡性競爭，不過台灣近年只有聯合價格壟斷40F 09/26 19:37
→ gogorice: ，所以這個詞也很久沒人用了XD
推 IRPT001: 快崩！42F 09/26 20:27
→ HLW810215: 內卷 很卷 就真的大陸用語= = 不用爭啊  台灣只會講很43F 09/26 21:06
→ HLW810215: 競爭 但抖音侵蝕 我親戚小朋友也在講班上很卷
→ HLW810215: 我只能說真的很恐怖
→ jckim: 新聞比抖音還常提內卷吧，尤其想用貶義形容他們競爭方式時46F 09/26 21:53
→ jckim: Nvidia和AMD的競爭新聞就不會提什麼內卷
→ krousxchen: 競爭 本來就不等於 內卷好嗎??48F 09/26 22:10
→ jckim: 涉及其它廠商會正常用削價競爭或替代詞，這在台灣沒很濫用49F 09/26 22:32
→ gdtg10900: 巴哈洗不動跑到這裡了喔50F 09/26 22:39
推 rubband: 我還以為來錯版,晶片開箱文發這的作用是？51F 09/26 23:51
→ Bambe: 內卷就是惡性競爭的意思吧52F 09/27 04:15
推 Evenpan: 買擷取卡很有用的文53F 09/27 06:22
推 ticy: 推54F 09/27 07:13
推 GuYueHu: 內卷看得懂+155F 09/27 07:53

--
