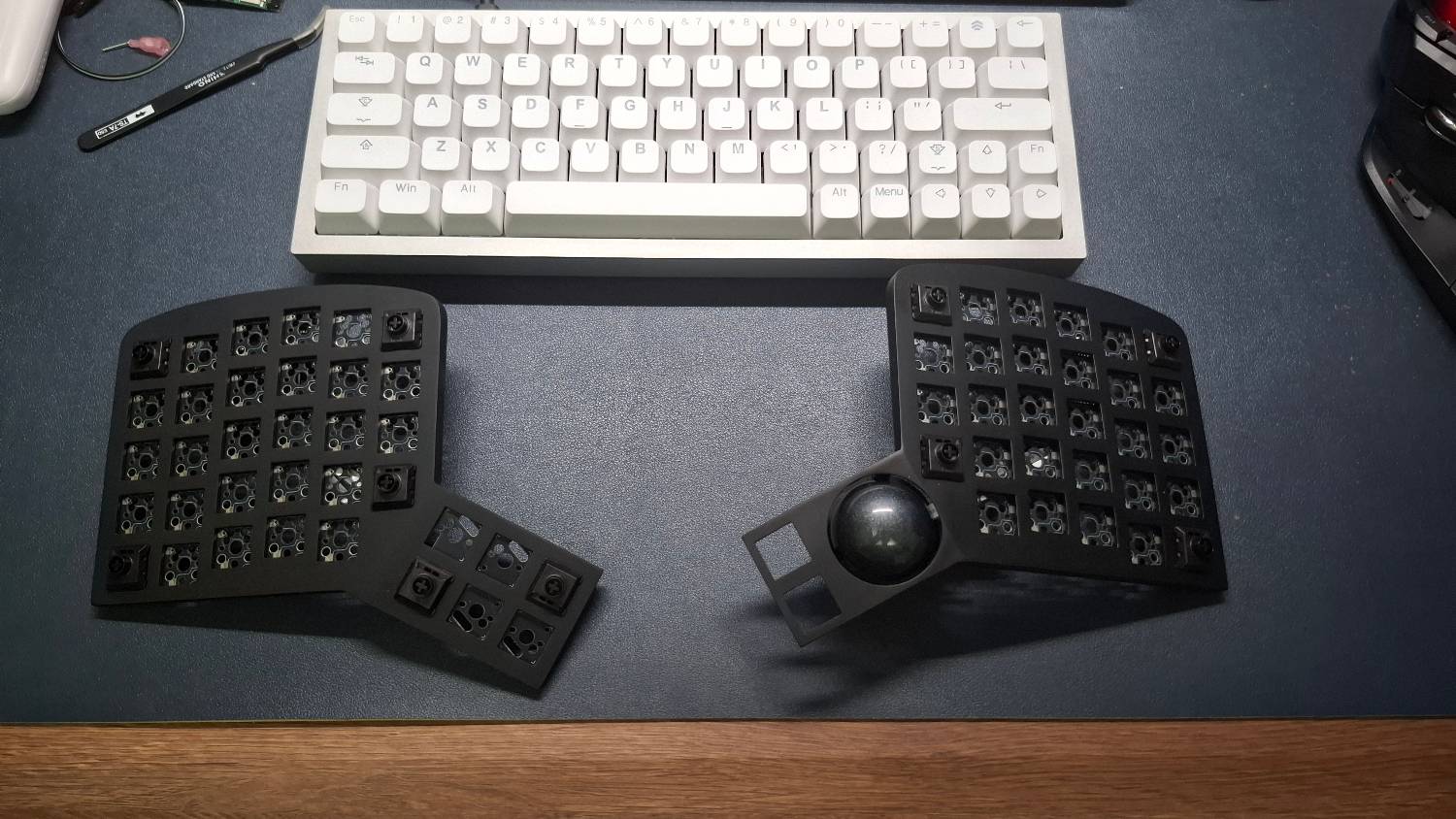

今天來分享一下 ErgoSNM v4 的最新進度

---

先上影片：
https://www.youtube.com/watch?v=ZPLIq_kQhpc



https://i.meee.com.tw/pb4vNnu.jpg

https://i.meee.com.tw/ubsa8sB.jpg

## 核心板

https://i.meee.com.tw/Cw0eRic.jpg

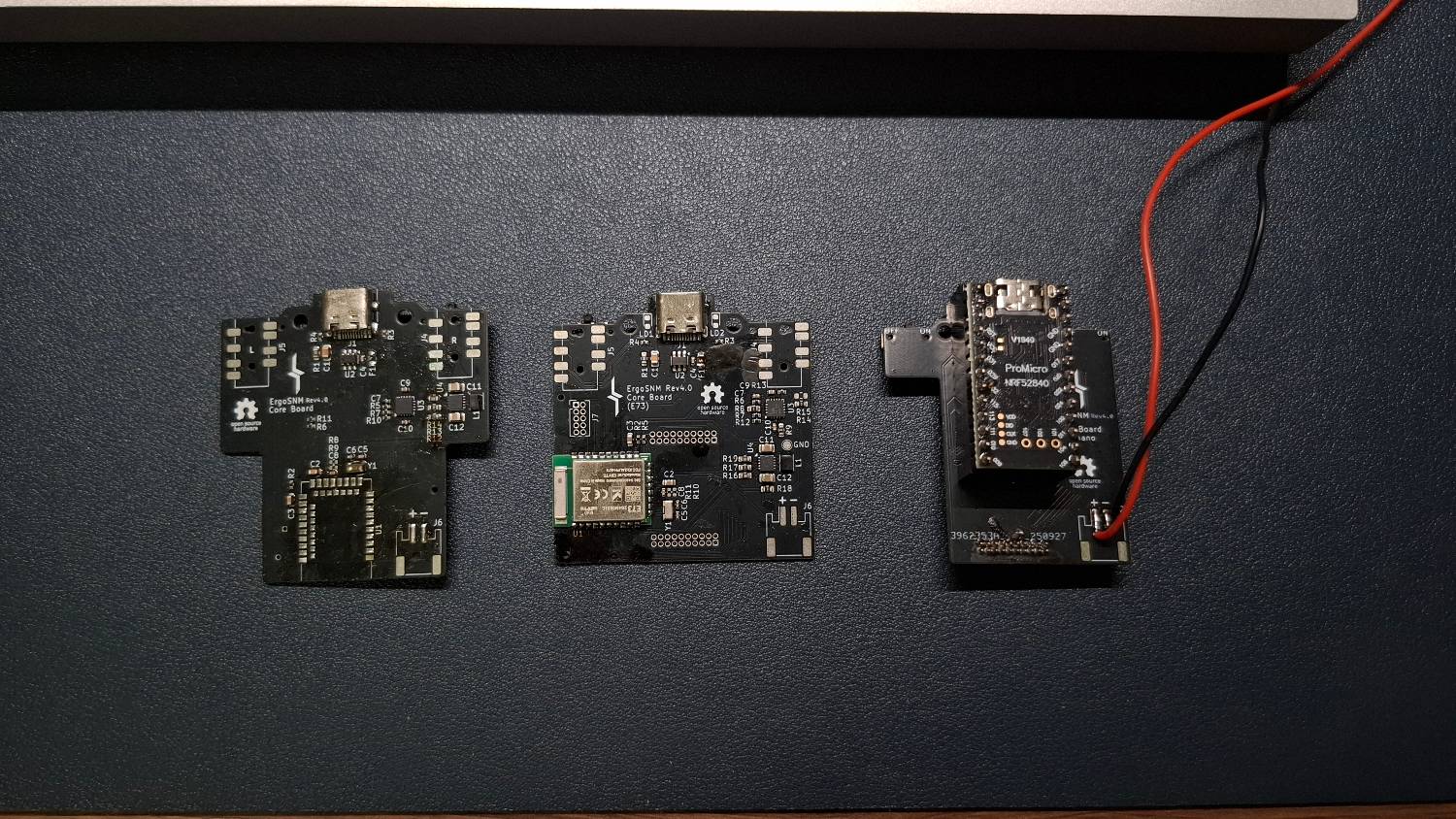

核心板有更新，並且再加了一個可以用 nice!nano 的 adapter 板方便開發或 DIY
上圖左邊是舊 E73 核心板，中間是新 E73，右邊是 nice!nano 板

上次的 E73 核心板測試時發現將開關從 USB 切到電池後，電池未接的時候連接器有電壓
因為設計上電池可以接鎳氫電池，所以要避免板子對電池充電
一開始我以為是 solder bridge jumper 漏電，所以改成 0R 電阻
然後順便更新了核心板的 layout

但是問題依舊，我才想到這應該是 discharge 不夠快的電容殘餘電荷，切換瞬態電容還
是5V
目前的對策是直接在電池連接器前加個 B5819 二極體
雖然有想過電池裝置是不是要搞個 ideal diode 比較好，但最後決定還是用 Schottky
就好
鋰電池的 power path 是 charger IC 處理，所以比較沒問題
所以 E73 核心板還會再改一版

哦然後 E73 核心板的 Buck-boost 的輸出電壓從 3.3V 改成 3.0V
因為 Nordic 官方文件有提到 nRF5 特別設計在 3.0V 運作
而且聽說目前 DK 板上的 JLink OB 對電壓很敏感

## 主板

https://i.meee.com.tw/tDifMMP.jpg

https://i.meee.com.tw/wZH488M.jpg

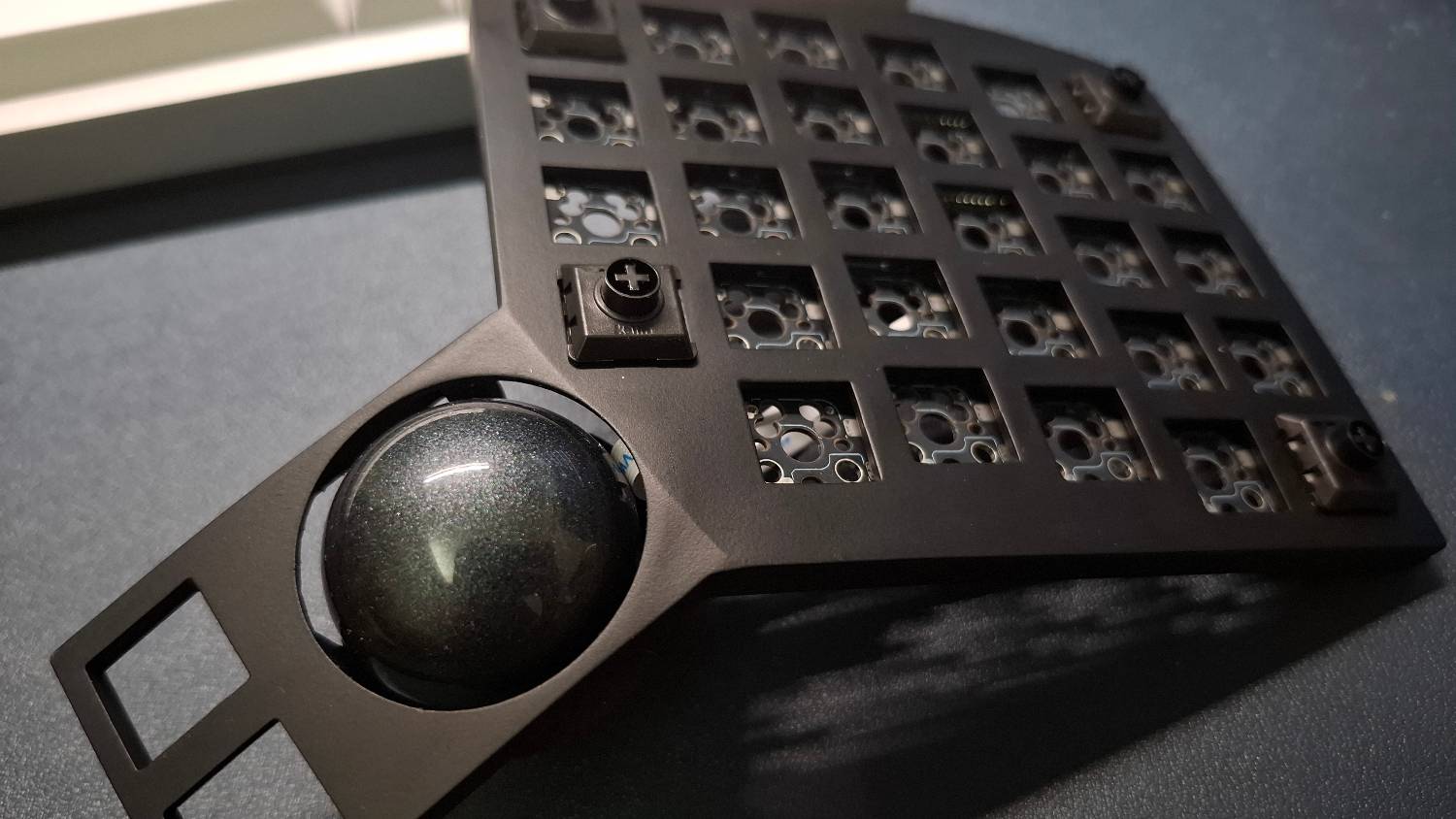

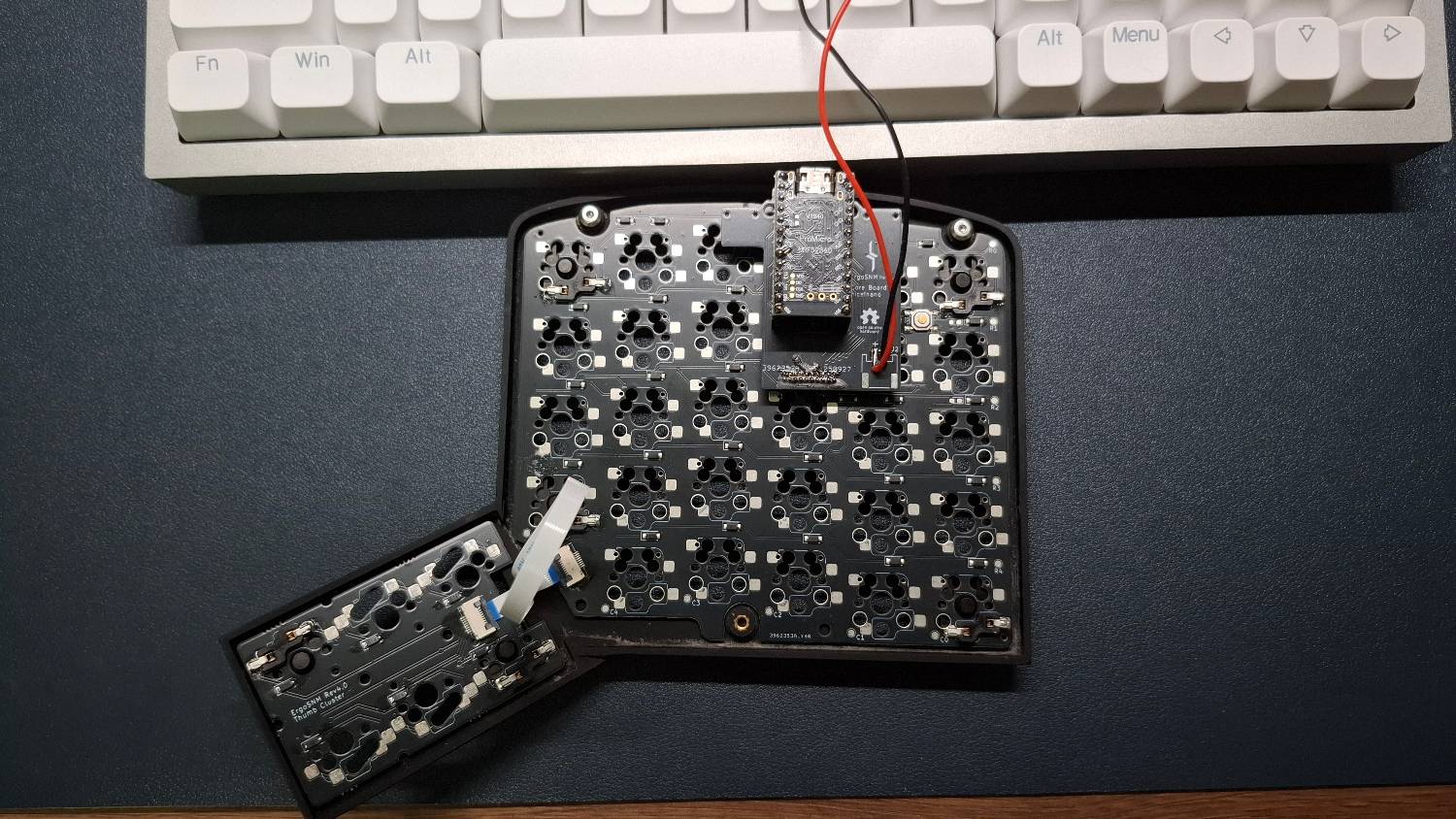

鍵盤主板也有小更新，主要是把 3 個螺絲孔加大
因為這次的外殼會比較薄，也不好加筋和肋，3D 列印出來彎曲會比較嚴重
如果孔的尺寸太剛好的話會裝不進去

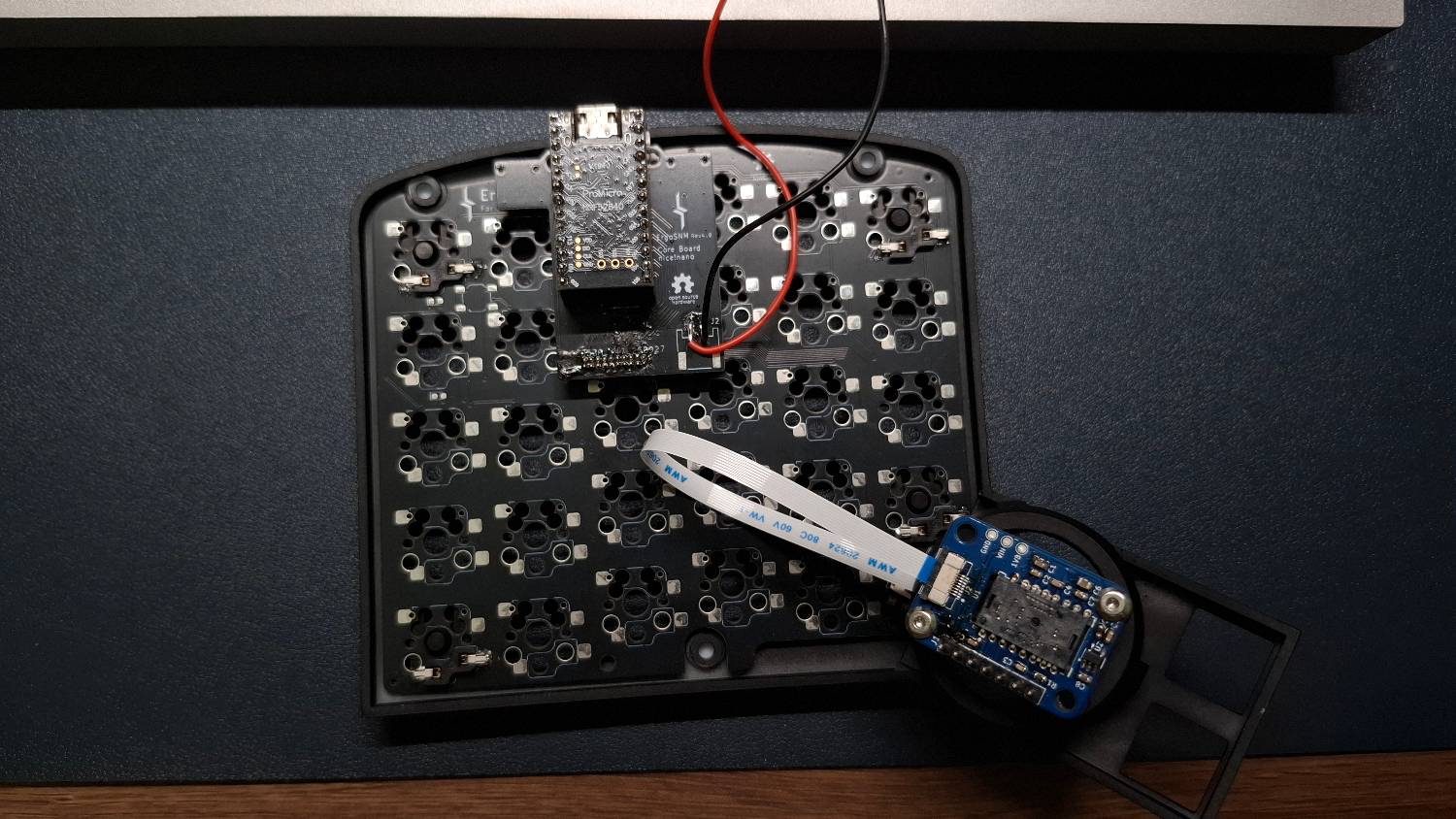

開發測試的時候是先用 nice!nano 板裝 SuperMini nRF52840
目前因為是測試所以兩者是用排母連接，USB 孔位置會很高
如果打算用這個組合來日常使用的話就建議直接排針兩邊焊住

至於 E73 核心板我還沒燒 FW 進去搭配主板測試過功能

## PMW3610

https://i.meee.com.tw/Kxz7Vno.png

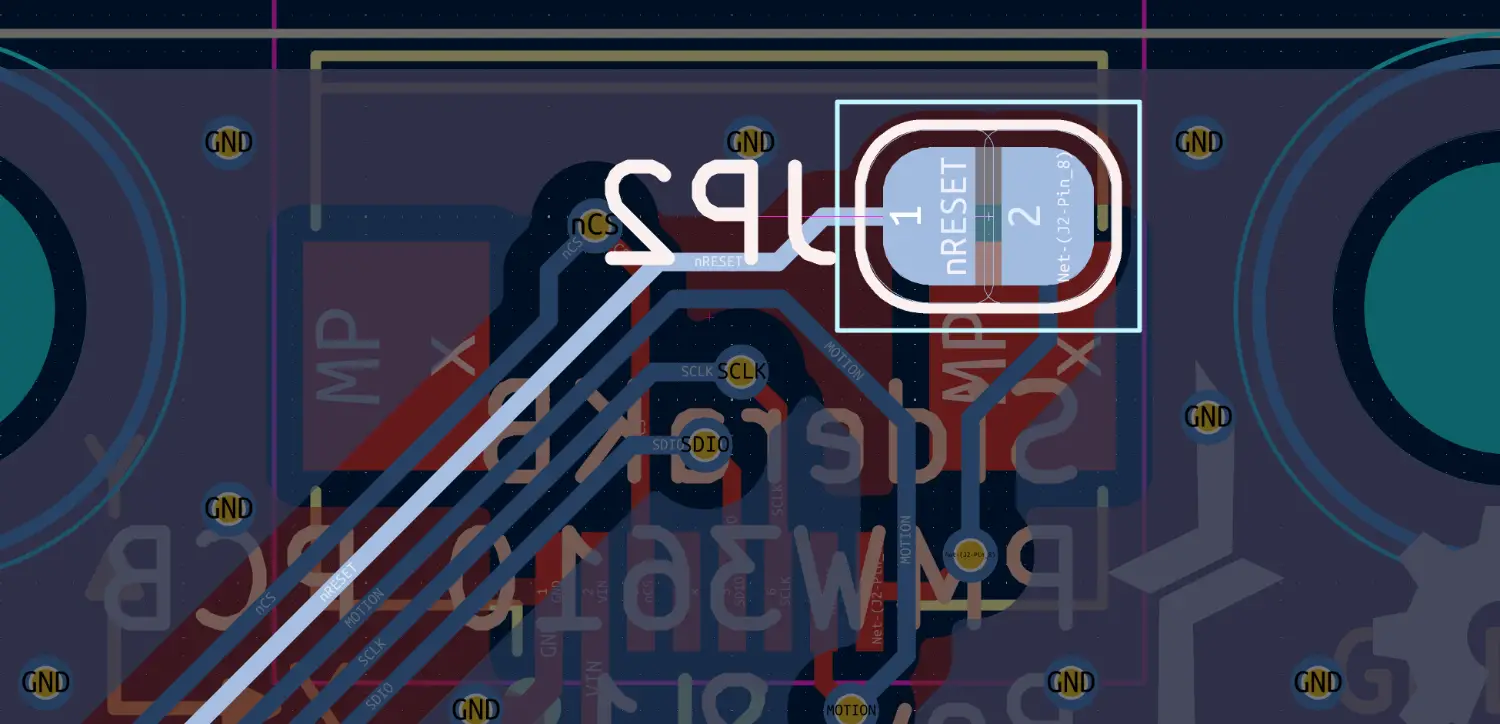

PMW3610 板也有一個小更新，就是在 FPC 和 Reset pin 間加一個 jumper
因為接 FPC 時可能不想控 reset pin，這樣就可以斷開 jumper

## 外殼

由於目前 ZMK FW 和 PCB 都差不多了，接下來主要就是外殼的部分
也是我最不擅長的領域，這個可能會很花時間

---



本專案的 repo 在此
https://github.com/siderakb/ergo-snm-keyboard

如果想要和我一樣自己 DIY 鍵盤的話，我的 Blog 有一系列的教學
讓你從選 MCU、編譯韌體到 PCB layout 做出完整的機械鍵盤
https://blog.ziteh.dev/posts/diyqmkkeyboard-0

再次，感謝閱讀

--
