結果我推文完不到一年自己也碰上這問題
就順便發來板上分享一下
本篇文章研華並沒有贊助播出

---

實驗室的儀器電腦一兩個月前開始不定期出現快死掉的症狀
藍屏、當機、黑屏後自己重開機等等
想著該台主機也用十年了
(年紀大的教授，實驗室就會有一堆儀器都是大學長甚至上古神獸)
可能零件快到壽命盡頭了
而電腦上最貴最重要的數據採集卡是國家儀器NI的PCI-4461
顧名思義它是一張PCI介面卡
繼很久以前來板上問的ISA主機板之後
現在又有一張已經在一般消費級絕種的介面卡需要我想辦法續命
實驗工控設備維護日常(茶

: 推 comipa: 研華自己就有11~14代intel能用的主版w/pci     36.225.1.93 08/26 15:02

: 推 yymeow: 打電話給研華業務，說明使用目的，請他們   60.250.130.216 08/26 15:59
: → yymeow: 推薦。學生年代還常搞這些                 60.250.130.216 08/26 15:59

: → pxhome: intel自從2代Core開始拿掉了原生的PCI，主  36.230.166.146 08/26 16:47
: → pxhome: 流的P67/H65/H61通通都沒有，只有B75/X79   36.230.166.146 08/26 16:47
: → pxhome: 保留原生的PCI。                          36.230.166.146 08/26 16:47

先看這張卡原先插著的電腦是華碩的B85M
PCI是用ASM1083轉出來的
https://i.meee.com.tw/XbJwCEP.jpg
[圖]
看到這我就不太擔心這張卡插在非原生PCI的問題了
反正以前用ASM1083轉出來的體驗都很正常

後續就是打電話給研華業務
聯絡業務前我有先上研華網站物色想要什麼規格的主機板
有了候選的型號所以跟業務溝通得很快
問了研華幾個技術問題，業務與工程師的溝通也滿快的，這點好評

: → pxhome: ASM1083的PCI只有支援到v2.0，沒有GPIO(    36.230.166.146 08/27 00:47
: → pxhome: 請別考慮這個晶片，主機板上的方案都是這   36.230.166.146 08/27 00:47
: → pxhome: 個）                                     36.230.166.146 08/27 00:47

偽電腦家你是不是講錯了?

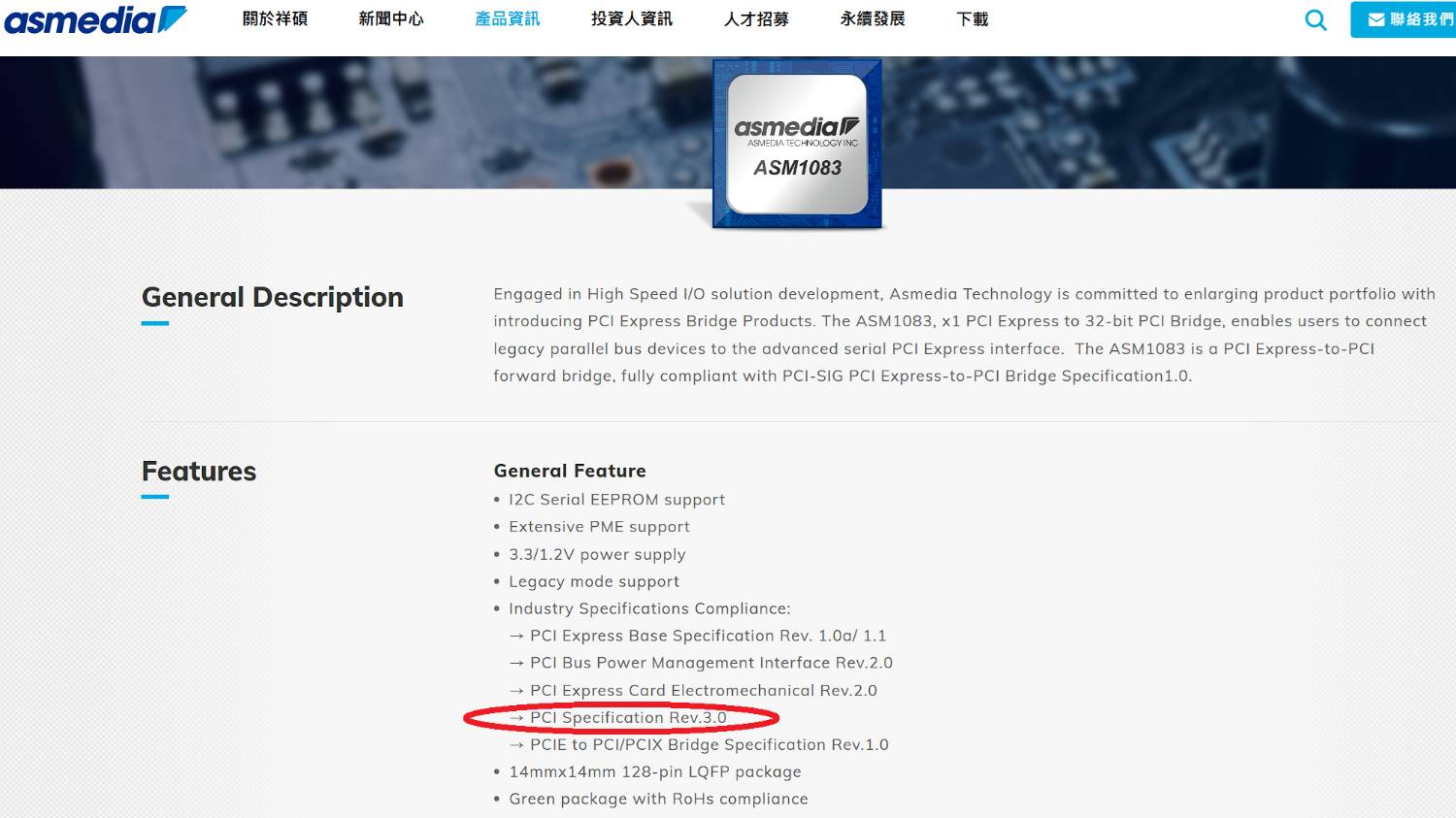

我看祥碩官網寫ASM1083支援PCI v3.0啊
不過我跟PCI標準不熟就是了
https://i.meee.com.tw/y1704ga.png
[圖]

: 推 bw212: 技嘉常用的聯陽方案不知好不好             111.246.146.250 08/27 02:32
: → bw212: 曾在技嘉有pci的b85上測一些卡 姑且沒翻車  111.246.146.250 08/27 02:33

: → glen246: B760M D3H用的是iTE聯陽IT8892E            1.200.248.243 08/28 13:34
: → glen246: Pro H610M-CT2 D4-CSM用的是ASMedia祥碩A   1.200.248.243 08/28 13:34
: → glen246: SM1083                                   1.200.248.243 08/28 13:34
: → glen246: 華碩這張看起來改版多次，很多型號長很     1.200.248.243 08/28 13:35
: → glen246: 像                                       1.200.248.243 08/28 13:35

查了一下研華跟廣積的主板也是偏好使用iTE的轉接方案
研華主板我看到的是iTE8892E，廣積有看到8892E也有看到8893E的

買的型號是研華AIMB-508
業務說交期大約兩週，但實際上一週左右就收到了
比想像快到貨這點好評

以下簡略開箱，手機拍照畫質傷眼請見諒

寄來的外箱，內有主板紙盒+很多緩衝空氣袋
外紙箱是雙層的，保護性更好
https://i.meee.com.tw/hCqCLAU.jpg
[圖]

主板紙盒
https://i.meee.com.tw/NKXB4cm.jpg
[圖]

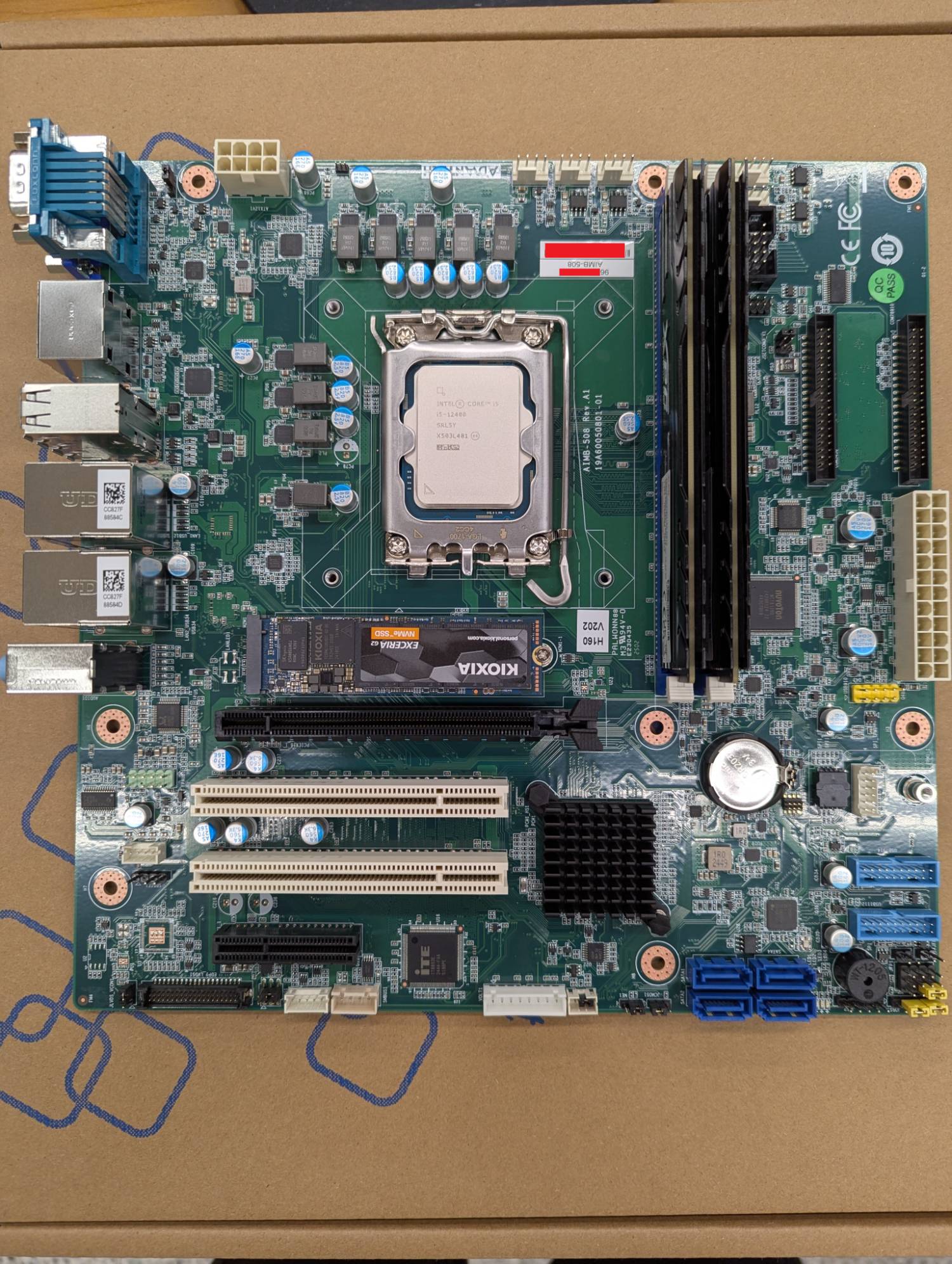

主板全貌，我已經先裝上CPU SSD RAM了
https://i.meee.com.tw/gloOwl6.png
[圖]

然後說一下買這種工業主機板
基本上廠商都會提供你準系統或完整系統的方案
也就是主板+CPU+散熱器+RAM，硬碟、電源、機殼等看情況
如果跟廠商買上述成套方案的話只能指定大概的規格
CPU還可以選型號
但RAM, SSD等其他零件就只能說想要的容量
跟業務說你想要鎧俠Pro+十銓RAM+九州塔散+振華VII Pro基本上是不可能的
廠商會配他們自己的零件，一方面是人家也要賺錢
另一個主要方面是如果選擇成套系統
廠商出貨前會幫你組裝+測試
這個測試就會是工業等級的測試，工業級寬溫、溼度等
想當然組裝測試也會有工錢成本

由於敝實驗室的測量基本上都是25度C冷氣房+除濕機的辦公室環境
並不需要運行在嚴苛的工業條件
加上實驗室目前有能力自行組裝(就是我)
所以我之前跟廣積以及這次跟研華買主板都是向業務說單購主機板而已
其他零件買回來自己裝比較省錢也能選擇自己信賴的型號規格
但報帳方面就要看單位接不接受來自不同廠商發票的自組電腦
想參考的人請自行參考畢業年限&跟會計同仁問清楚


回歸開箱分享

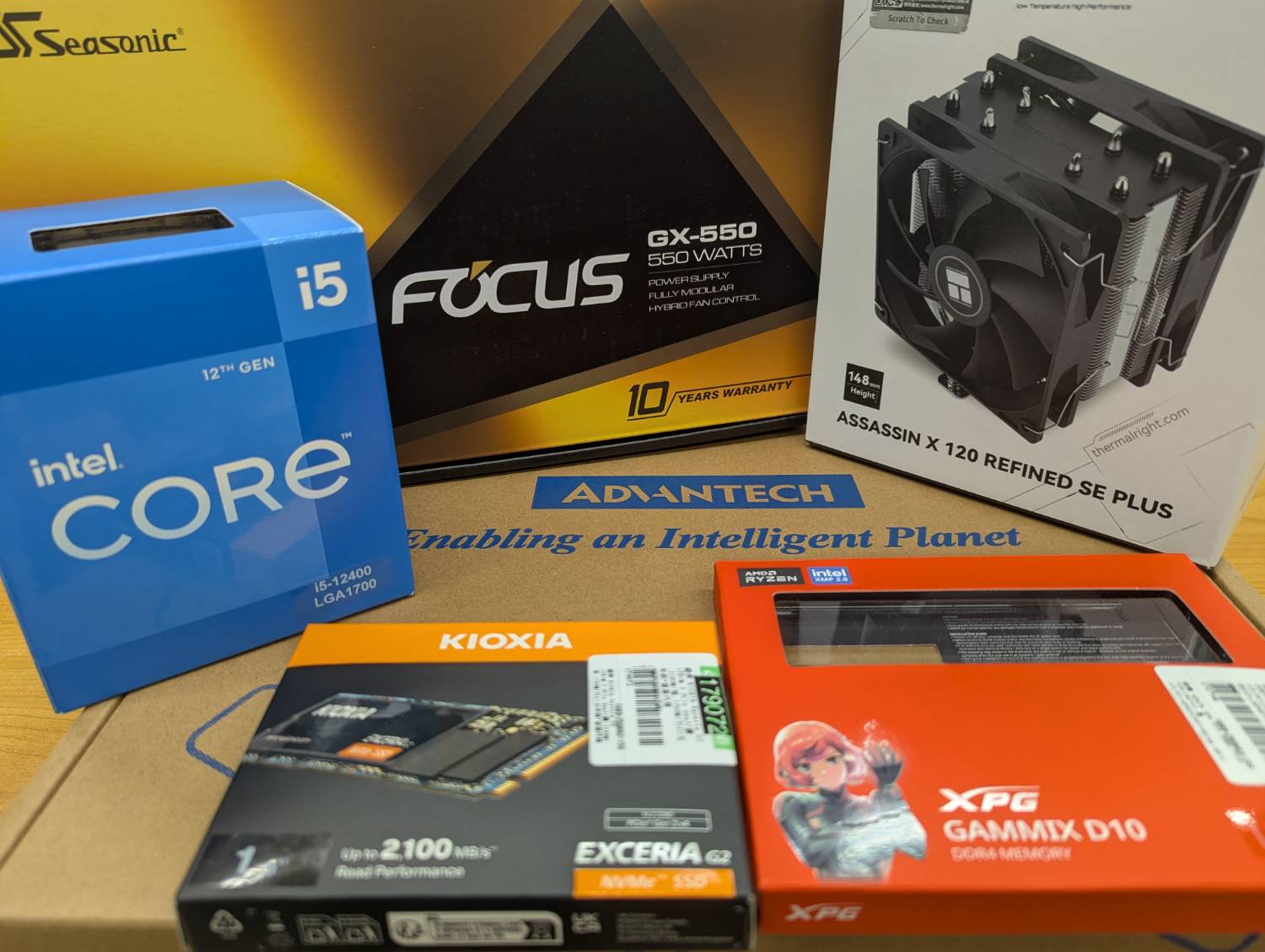

零件全家福，機殼是華碩AP201沒入鏡
https://i.meee.com.tw/4ZmKFhe.jpg
[圖]

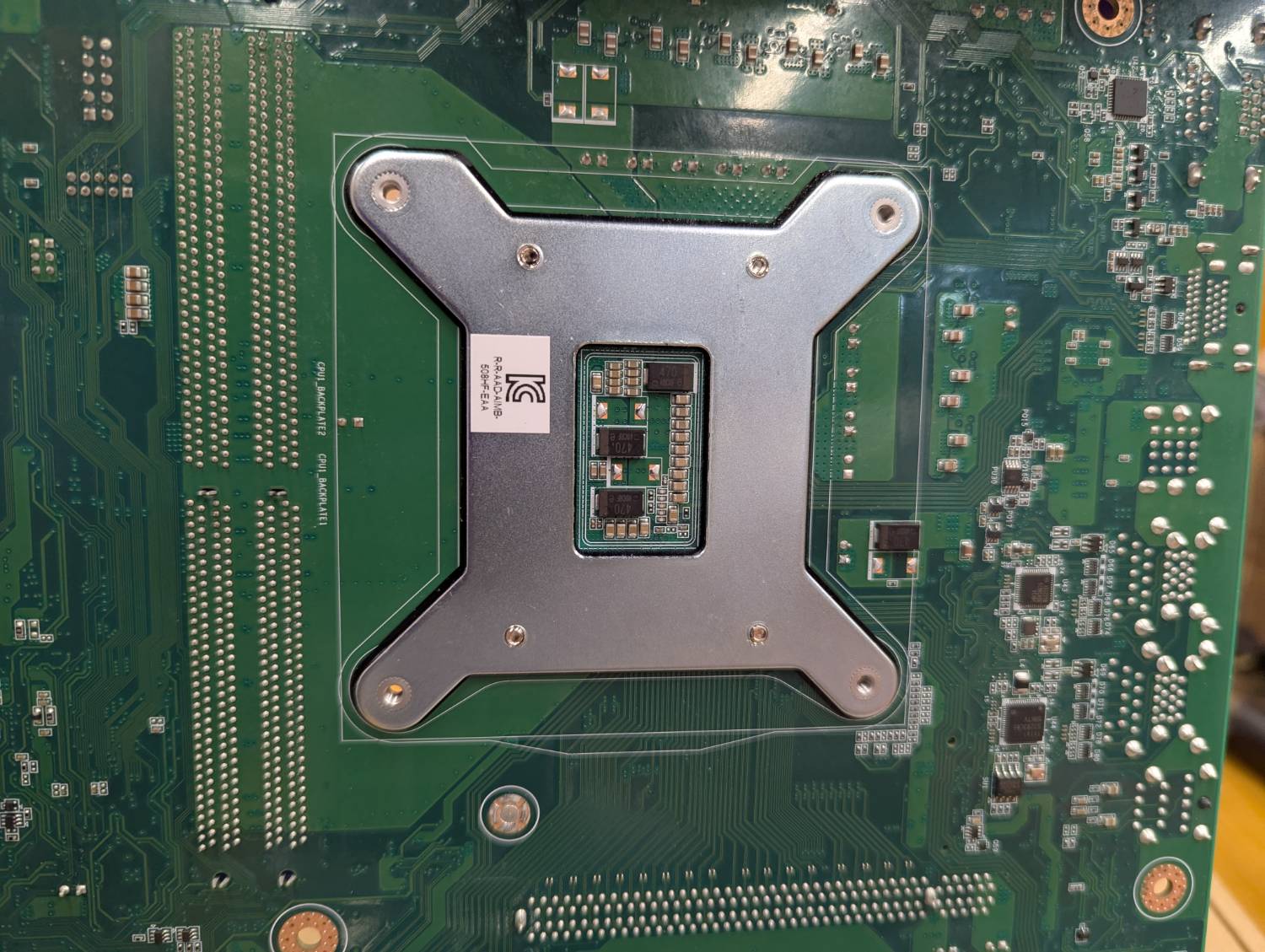

我原先想用12400附的intel原廠散熱就夠了
拿到主機板後發現研華主板預裝的CPU金屬背板是鎖死在腳座ILM上的
應該就是方便研華自己搭配散熱器組裝出貨
https://i.meee.com.tw/NbI5iV8.jpg
[圖]
這背板就不太能拆下來了
也不能裝intel原廠散熱
我手邊剛好有多餘一顆利民AX120R SE
又幸好研華這個背板的螺孔是相容的
能正常鎖上AX120R SE，安全下莊
下次散熱器就直接跟研華一起買
不然CPU差點裸奔

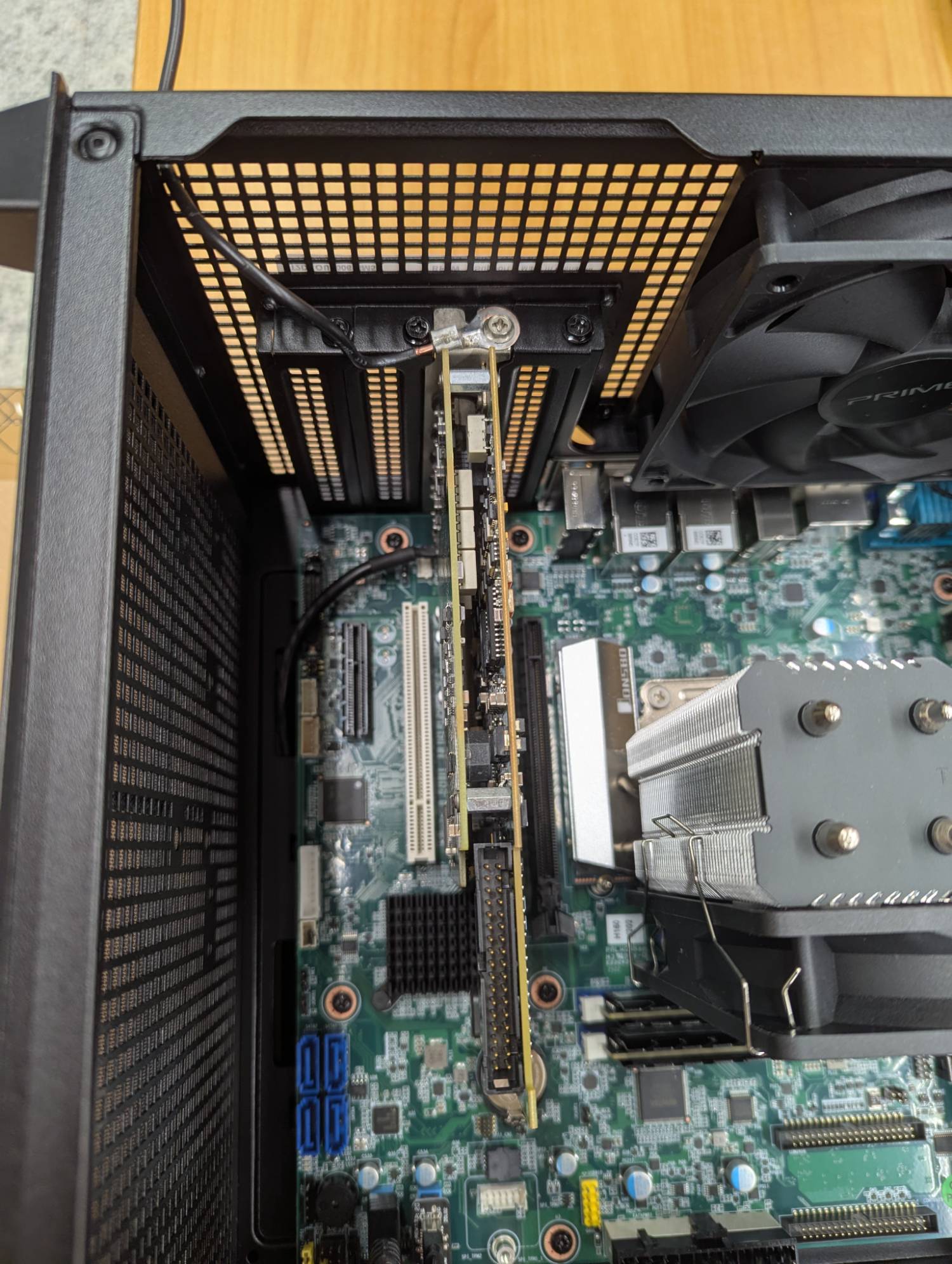

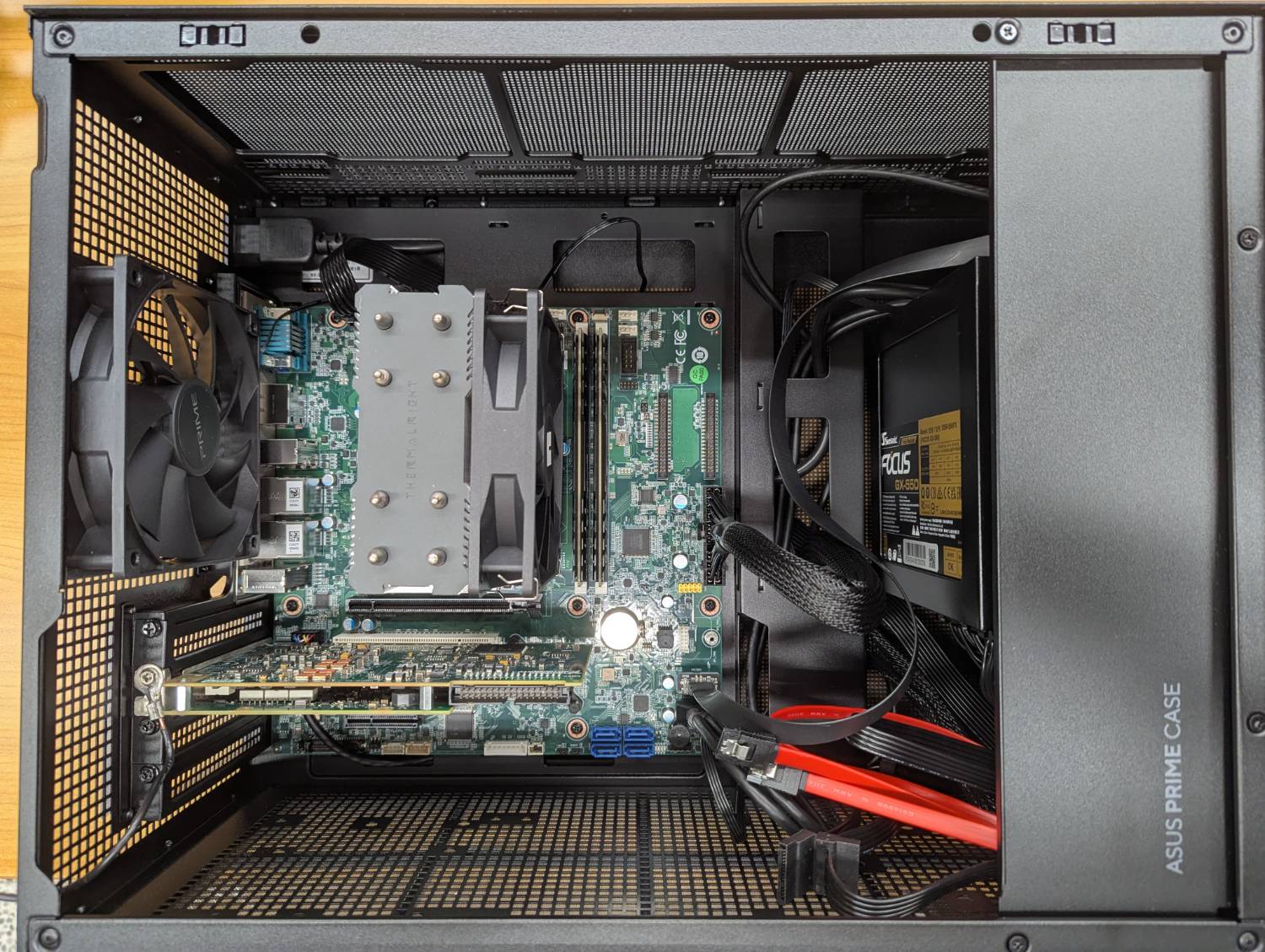

最後插上最重要的數據採集卡
https://i.meee.com.tw/2Z7Nr02.jpg
[圖]
https://i.meee.com.tw/7ksqPko.jpg
[圖]
檔板上鎖的是採集卡的接地線
不接的話雜訊會太高

---

順便閒聊一下
原先的舊平台是華碩的套裝機
機殼內部，包含PCIe檔板區域都是裸露的金屬，典型的套裝機
因此數據採集卡插上去後只要再鎖上接地線
就能讓採集卡+主板+機殼一同接地
但現今許多機殼的金屬面板外側內側全都會塗上漆
導致PCI-4461插上PCI(e)槽之後
4461與主機板之間並沒有良好的共同接地
用三用電錶簡單量一下電阻大於1歐姆
聽起來不多但已經會影響實驗的訊號品質了
我單獨鎖一條接地線在4461上的效果並不夠好
要額外再拉一條接地線戳在主機板io檔板上才能讓雜訊降到原先水準
用三用電錶也確認到電阻值改善至接近電錶的偵測下限

現在是抵在沒用到的RS232金屬外緣上
之後有空再做成比較穩固的固定方式

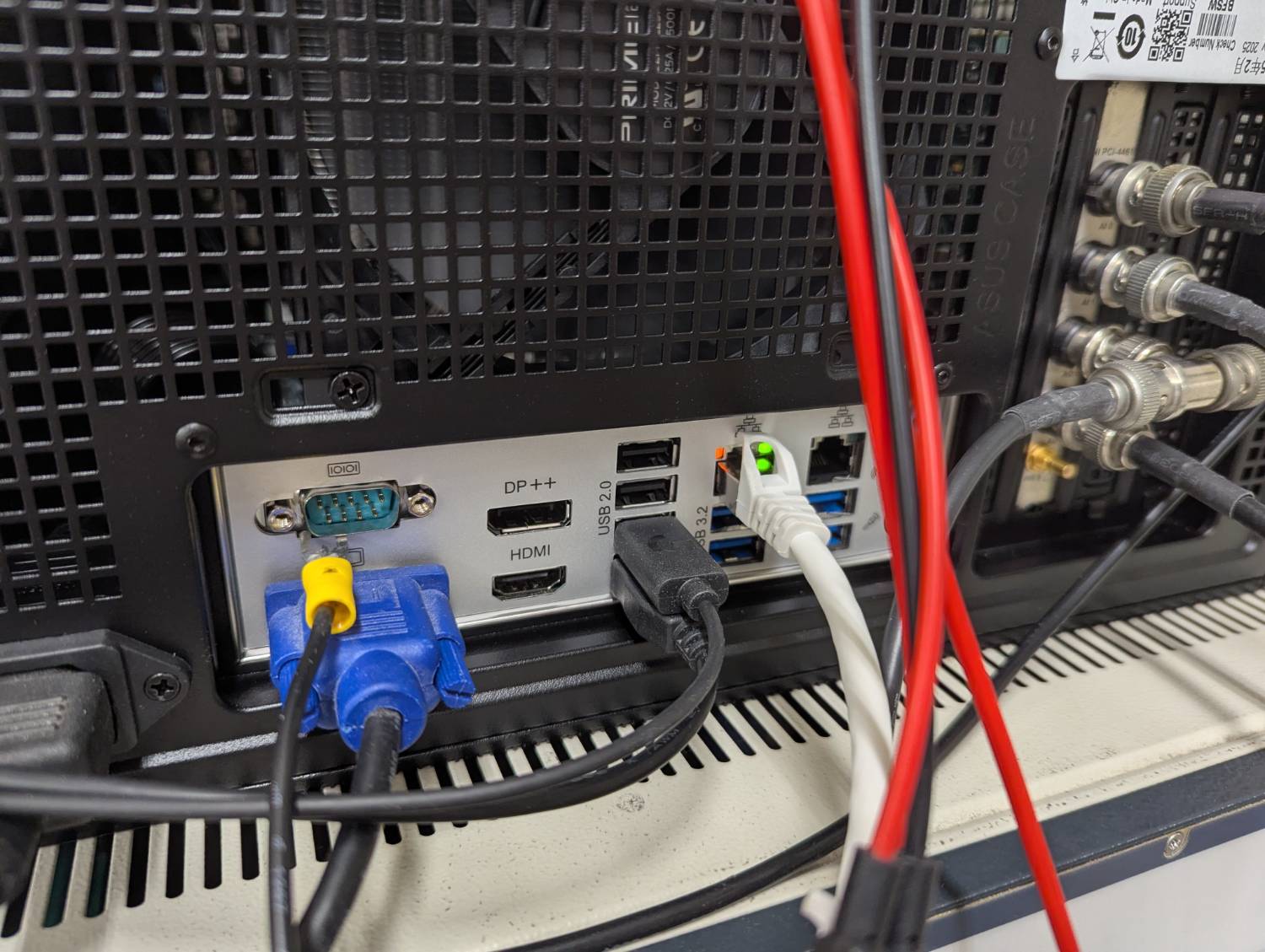

https://i.meee.com.tw/KpcjeNV.jpg
[圖]

當初買機殼時沒想到太美觀也是個問題(X

--
