前言

小弟有組一台黑X暉的NAS
因為所需服務都已經找到替代的開源方案，好像也沒有理由再繼續用黑X暉了
再加上上次手賤點個升級結果系統掛點==，花幾個小時才修好
想了想還是轉往Proxmox + TrueNAS的方案比較安心

因此在拆掉前來記錄兼分享下在黑X暉平台上玩的VMM內顯直通方案

*先聲明本篇沒有要推廣黑X暉，相反的想在這上面搞些有的沒的真的麻煩超級多
還有整個過程在其他KVM環境也都通用，非限制於黑X暉才可用


以下正文開始

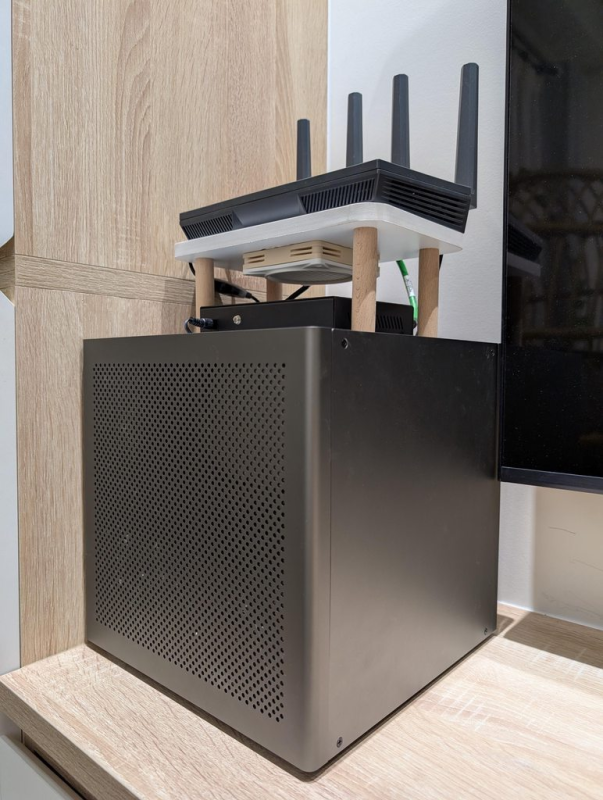

我的平台是AMD Ryzen3 5350GE + Asrock B450m Pro4 + 40G ECC RAM
(往回翻的話這張消費級主板已經24/7服役進入第七年惹 周邊都換一輪剩他還在 真的妖)
周邊有張4 port HBA卡跟10G光口洋垃圾網卡
硬碟共4顆HDD/2顆SATA SSD/1條NVME SSD當cache
這樣的組合常駐功耗大概落在90-100W之間
https://imgur.com/42WV9JU
https://imgur.com/5nrxrrL
https://imgur.com/I1nvXee
https://imgur.com/hgRg5F5
https://imgur.com/yK0ELMQ
https://imgur.com/lyCszeC


玩到這邊其實跑得順風順水，也算榨乾了整個系統的資源...嗎？

並沒有XDD，想折騰的心是無窮的，看著白花花銀子買來的iGPU被晾在那就覺得不太爽


‧黑X暉VMM如何做到PCI Passthrough
雖然底層是KVM ，但顯然VMM介面是不可能會串直通功能的，要做到大概就兩種做法:
a. 直接改虛擬機的xml設定
b. 用指令"virsh attach-device"直接把device分配給某台虛擬機

a作法就我所知是行不通，VMM似乎有自己維護的虛擬機設定檔，每次VM開機都會蓋掉xml
正解是b做法:
  1. 先把device unbind
     echo "0000:${DEVICE}" > /sys/bus/pci/devices/0000:${DEVICE}/driver/unbind
     那個${DEVICE}是PCIe device的vendor:product值 可以從lspci看到

  2. 將想要分配出去的PCI device按照kvm所需格式填寫xml檔
     https://imgur.com/fP8KJaZ

  3. 把PCI device分配給VM
     virsh attach-device ${VM_NAME} *.xml

但這方法也不是很完美，因為每次VM重開機都要自行去執行一遍這個步驟
不過可用就是了

‧IOMMU Group的坑
PCI Passthrough是以IOMMU Group為單位，因此如果你想直通的device分到的Group很糟
(例如這個Group內存在超多device) 那就頭很痛了
可以用類似這種script來檢查看看:
https://gist.github.com/jabbas/a8785710a5e8655045fc0be67385e887
一般來說Group分配太爛可以嘗試去BIOS打開ACS Enable選項，會好很多

然而慘的是Asrock B450m Pro4這張板子在使用5系列Ryzen的時候，這選項被閹掉了...
原因也很簡單，這麼老的板子要支援更多AM4 CPU能做的也只有砍功能這一步
才能塞進去這麼小的BIOS內 (都支援5代了也不忍苛責XD)
只能說AM4產品週期長是好事，但也是有意想不到的副作用QQ
到這邊幾乎覺得是死局了...

但！！直到找到這篇討論:
https://www.reddit.com/r/ASRock/comments/pfza16/deskmini_x300_bios_with_acs_enable/
在Asrock B450F的某版本BIOS開啟PCIe ARI選項也可以跟ACS選項同樣有好的Group分配
用相應AGESA版本的BIOS刷到B450m後就成功啦！
正常的結果應該如下:
https://imgur.com/3zeUbbi
可以看到目標的VGA compatible controller單獨在Group 13

只能說妖板不愧是妖板
BTW這資訊看起來還是寄信去Asrock原廠問到的 連這種小眾的需求都願意回真的太棒惹

‧AMD GPU Passthrough的坑
用上面的作法依樣畫葫蘆把AMD iGPU passthrough之後進到Windows始終顯示Error 43
首先有個懷疑的點: virsh attach-device時間點太慢了
由於這指令必須要在VM開機後才可以下 從按下開機到attach都跑過BIOS了可能真的太晚
有找到可以在KVM START階段hook並且執行attach的方案:
https://github.com/sramshaw/pci_coral_on_synology
魔改一下後就成功在BIOS前把iGPU attach上去了！

但還是Error 43，可撥QQ

再來網路上對於AMD iGPU的直通其實也滿多資訊惹，很多作業可以抄
(雖然幾乎都是Proxmox 但反正底都是KVM沒差)
總結大概有幾個問題待解:
  1. GPU直通時要順便帶vbios
  2. 直通給Windows要順便把CPU的Audio直通過去 並且代AMDGopDriver
  3. AMD Reset Bug

1/2要用一些tool把你當前iGPU的vbios跟AMDGopDriver導出來
或是可以去這邊翻看看有沒有相應型號的可以直接下載來用:
https://github.com/isc30/ryzen-gpu-passthrough-proxmox
並且在做virsh attach-device時的xml裡面要順便帶rom這個參數進去
此時Windows VM進去就不會Error 43了，到此算是完成惹~
https://imgur.com/YlNepUN

剩下一個AMD Reset Bug比較討厭，可以安裝這個Service:
https://github.com/inga-lovinde/RadeonResetBugFix
它的作用是在Windows VM關機時會正常的把GPU關閉，等到下次VM開機時才可以正常init
但如果VM被強制關機或reboot那就沒救了(e.g. 藍屏)
只要上次GPU沒有正常關閉那顆GPU就再也沒辦法被使用了，只能reboot host

另外我的經驗是如果確定上次VM有正常關機但還是Error 43
可以直接重裝GPU Driver並reboot VM，通常都能好



最後來看結果 Windows虛擬機可以直接HDMI連到電視 看實況YT都很順
https://imgur.com/AlGlwVH

甚至透過10G內網遠端到PC打個POE刷圖都沒問題
https://imgur.com/l1GINLY
就是畫面有時候FPS會變低 這個需求CPU真的極限了XDD 解碼速度上不去


另外，上面那些步驟實在太繁瑣，小弟把此方案弄成一個簡單的script:
https://github.com/jcchen7566/SynoPassthru
不算是很無腦的script需要花一點時間了解在幹麻，但只要配置好deploy完就一勞永逸了
目前用這方案半年多，除了Reset Bug常踩到要重開機很討厭之外真的滿穩定的

謝謝大家收看

--
