安卓車機環景問題請教
請問各位先進,小弟幫友人淘一台7862s安卓機回來安裝
目前遇到原廠的倒車環景出不來，是我什麼地方沒對接好嗎?
這是原廠車美士後面的插孔，但我也沒發現有任何的AV端子接孔?(21年油電RAV4只有裝環景
沒有導航功能)
https://meee.com.tw/0FPE9Xg.jpg
![[圖]](https://i.meee.com.tw/0FPE9Xg.jpg)

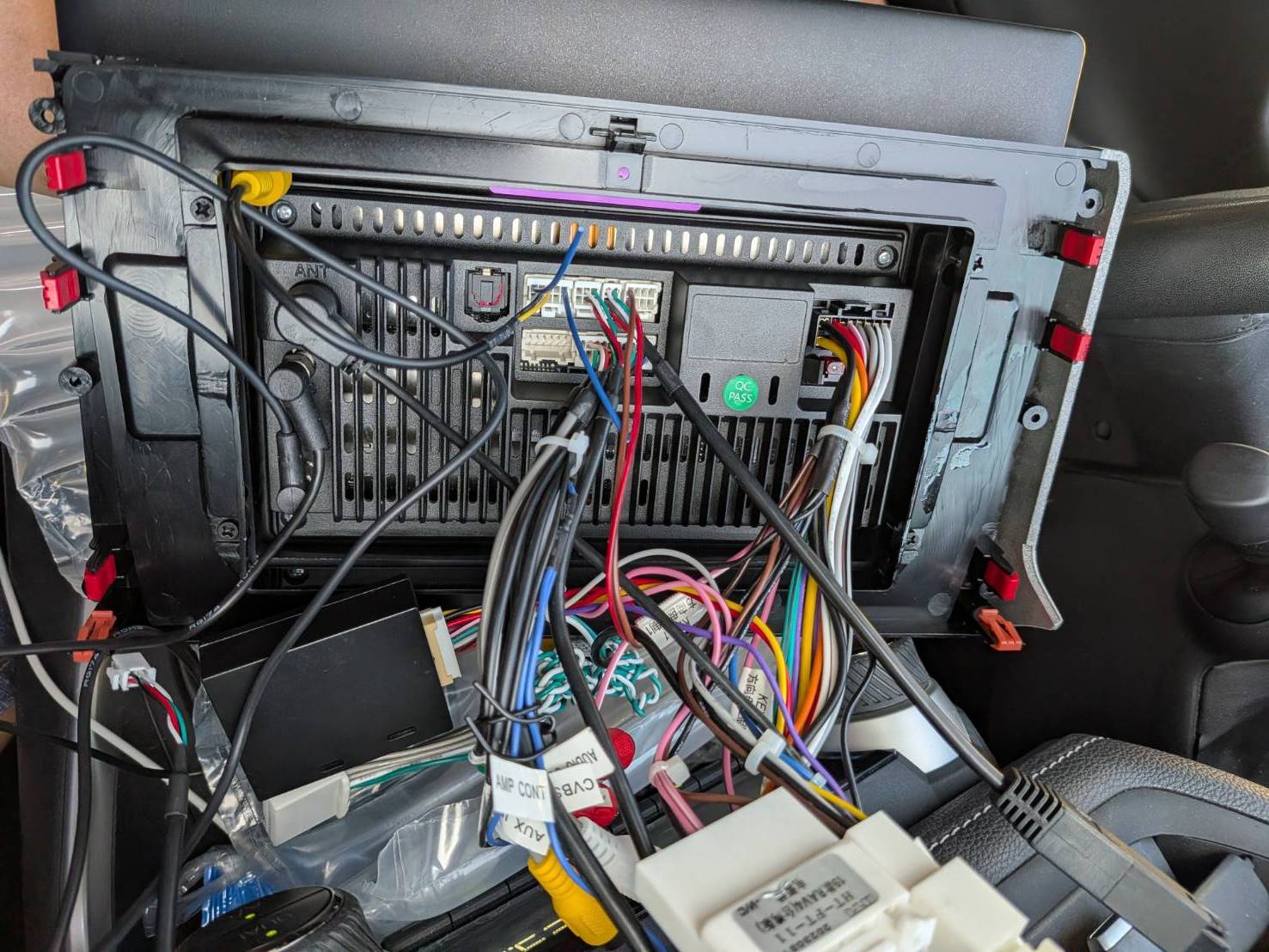

這是我接好安卓機的背面對接孔位
https://meee.com.tw/kZ9h1O2.jpg
![[圖]](https://i.meee.com.tw/kZ9h1O2.jpg)

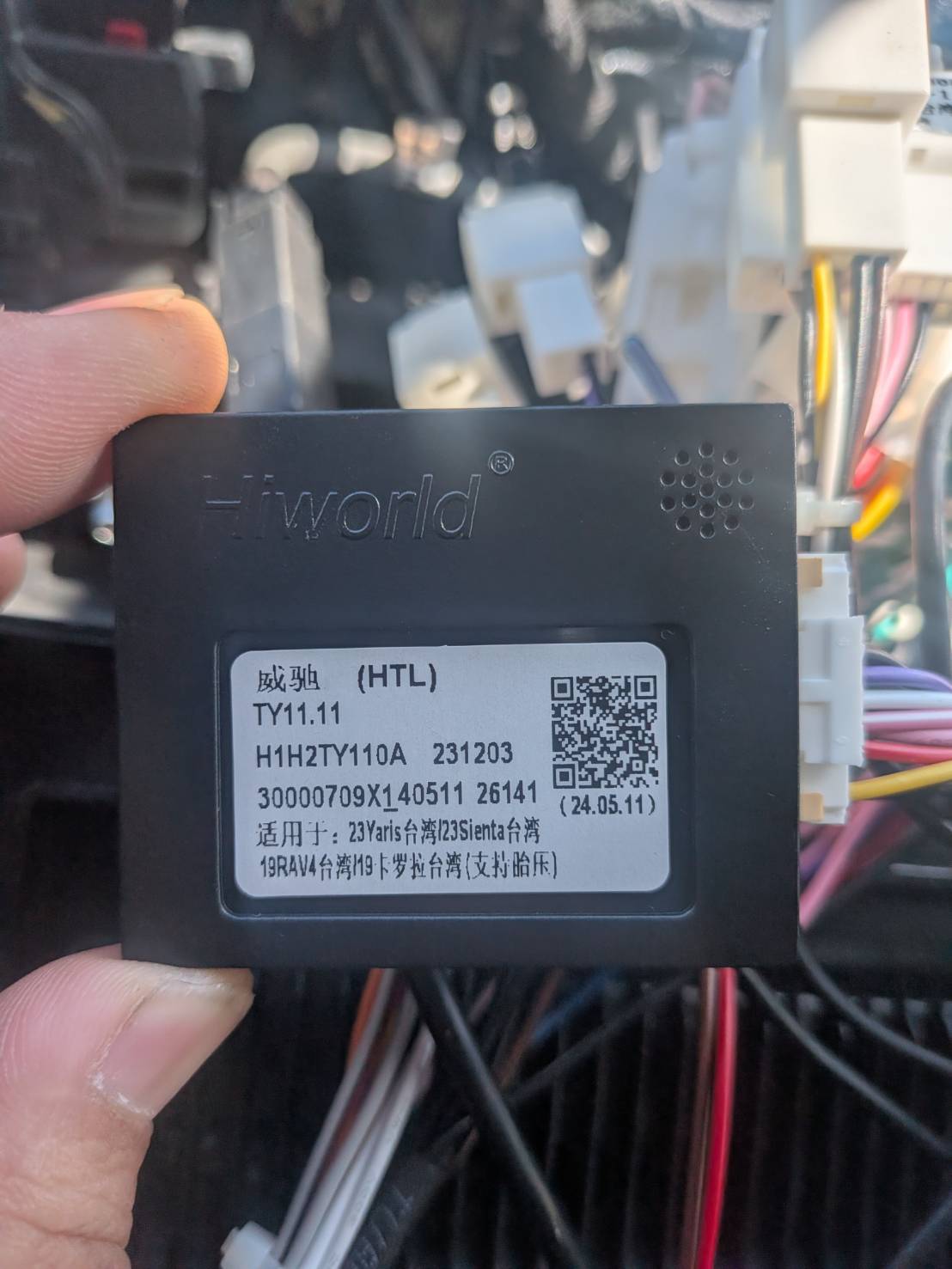

然後我搜尋後的認知上環景，這好像是跟協議盒有關?
https://meee.com.tw/aZiS9tF.jpg
![[圖]](https://i.meee.com.tw/aZiS9tF.jpg)
以上請不吝指教
--
※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 101.8.232.196 (臺灣)
※ 作者: seopen 2025-11-02 23:16:12
※ 文章代碼(AID): #1f1tN3Ev (car)
※ 文章網址: https://www.ptt.cc/bbs/car/M.1762096579.A.3B9.html
※ 編輯: seopen (101.8.232.196 臺灣), 11/02/2025 23:22:08
※ 編輯: seopen (101.8.232.196 臺灣), 11/03/2025 00:01:14
※ 編輯: seopen (101.8.232.196 臺灣), 11/03/2025 01:30:44
※ 編輯: seopen (101.8.232.196 臺灣), 11/03/2025 07:34:10
--
→ : 圖床網址後面自己加個.jpg，我想會有比較多人願意看你的文章1F 11/02 23:23
推 : 通常是車機的倒車訊號線沒接到而已3F 11/02 23:46
但原廠已經自帶環景並沒有再另外接阿？※ 編輯: seopen (101.8.232.196 臺灣), 11/03/2025 00:01:14
推 : 看你第二張圖安卓機左上角那裡，那個黃色的圓形接頭就是倒車鏡頭的線，你沒有接上所以不會觸發吧
找看看應該接協議盒那束線有一個黃色圓形公頭，跟我上面說沒接的那個黃色母頭接一起4F 11/03 00:47
那條我有接過，可是打R檔顯示沒有訊號=,=一片黑，只有停車輔助線出來找看看應該接協議盒那束線有一個黃色圓形公頭，跟我上面說沒接的那個黃色母頭接一起4F 11/03 00:47
推 : 環景和倒車訊號線有關係嗎?我以為只有倒車顯影有關8F 11/03 01:20
我也是還摸不著，不知道是不是設定問題，剛爬文還有要調成tvi模式？※ 編輯: seopen (101.8.232.196 臺灣), 11/03/2025 01:30:44
推 : 你注意看你的harness,從左到右是黑紅粉(或褐),那條粉色的要接去你的倒車鏡頭上的觸發線
以上是針對倒車顯影的,環景的我就不知道了9F 11/03 01:33
以上是針對倒車顯影的,環景的我就不知道了9F 11/03 01:33
推 : 有觸發但是黑畫面，試看看進車機設定的工廠設置裡面倒車格式AHD改TVI，原廠的鏡頭好像是TVI的，密碼網路上找看看或是問買你的店舖12F 11/03 01:46
我也剛好有找到相似的這個問答，再來進去設定看看推 : 黑畫面應該就是我說的那條線沒接的關係15F 11/03 01:48
我在試試看※ 編輯: seopen (101.8.232.196 臺灣), 11/03/2025 07:34:10
--
