作者 標題 [通訊] 通訊系統筆記 ch01 訊號與系統
時間 2011年09月29日 Thu. PM 07:02:33

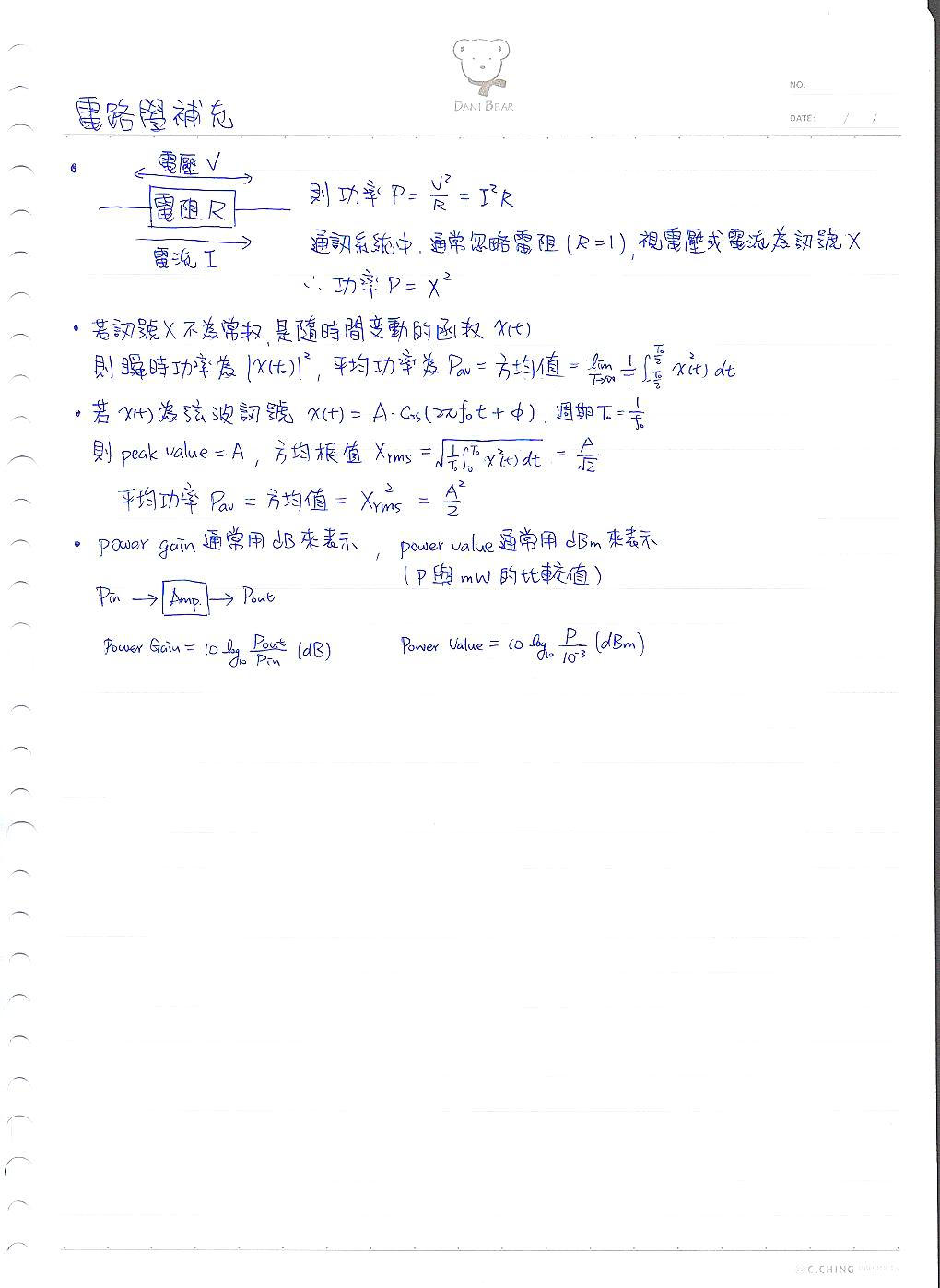

- 電路學補充
![[圖]]()

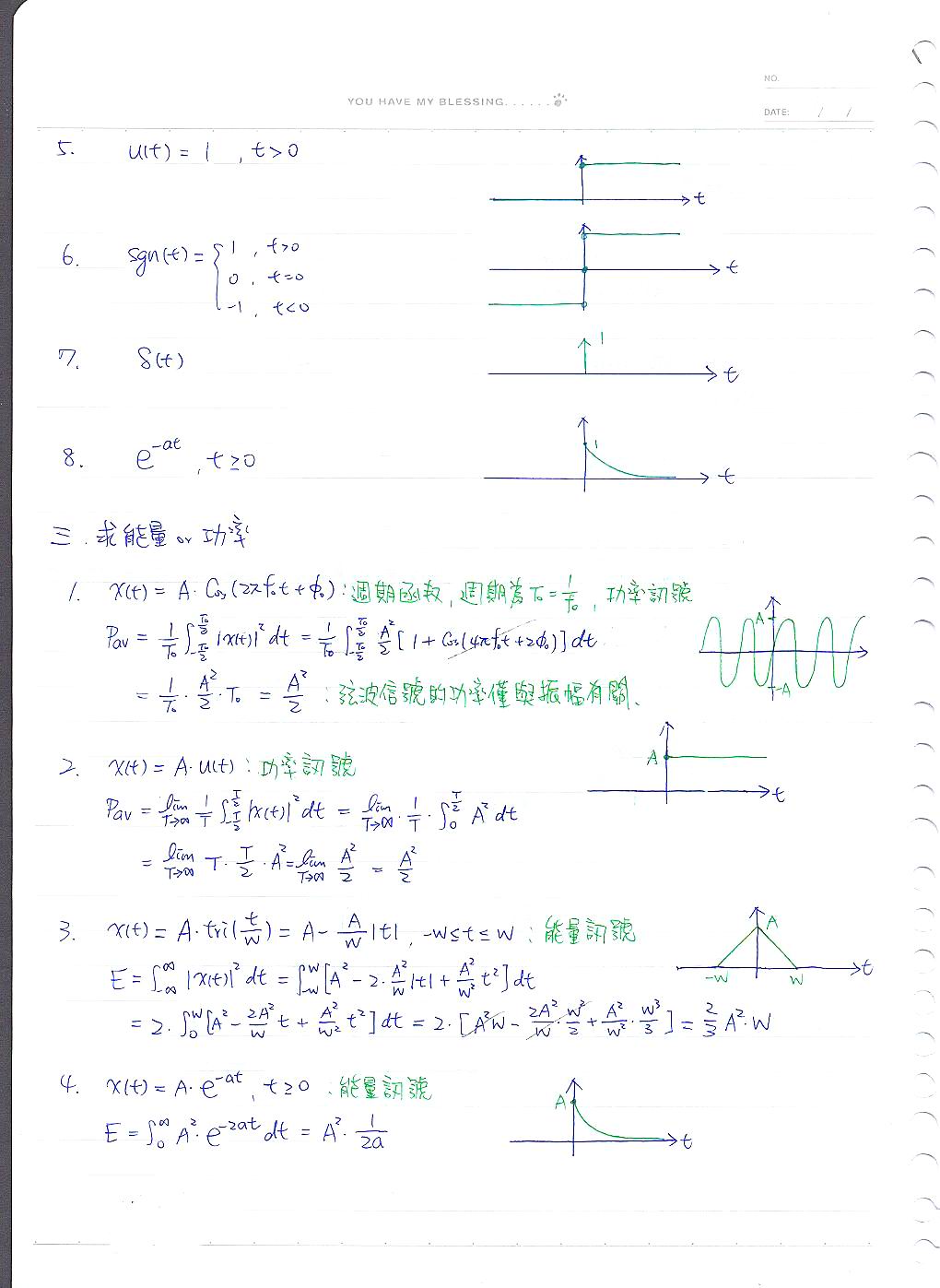

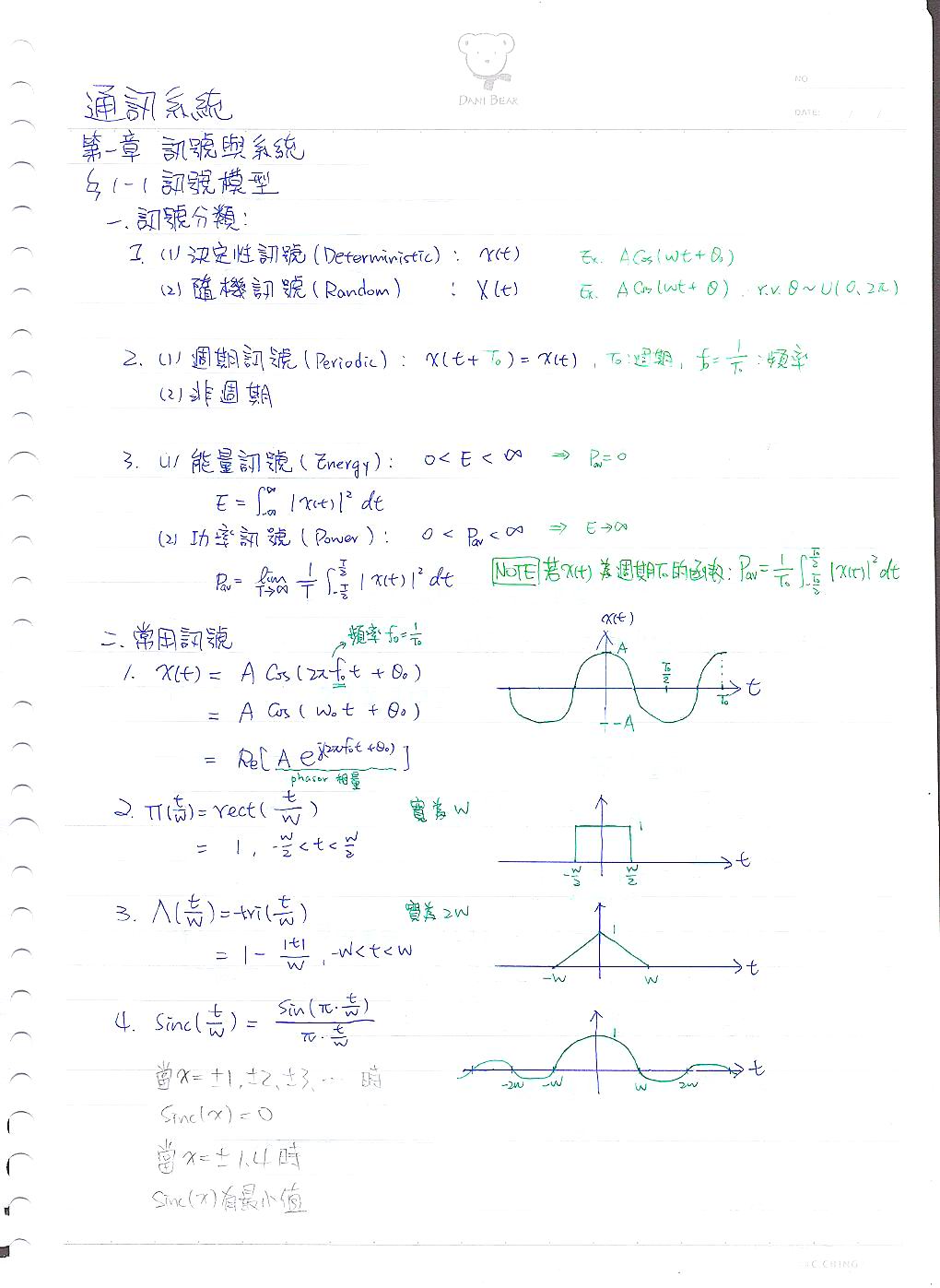

- 1-1 訊號模型
![[圖]]()
![[圖]]()

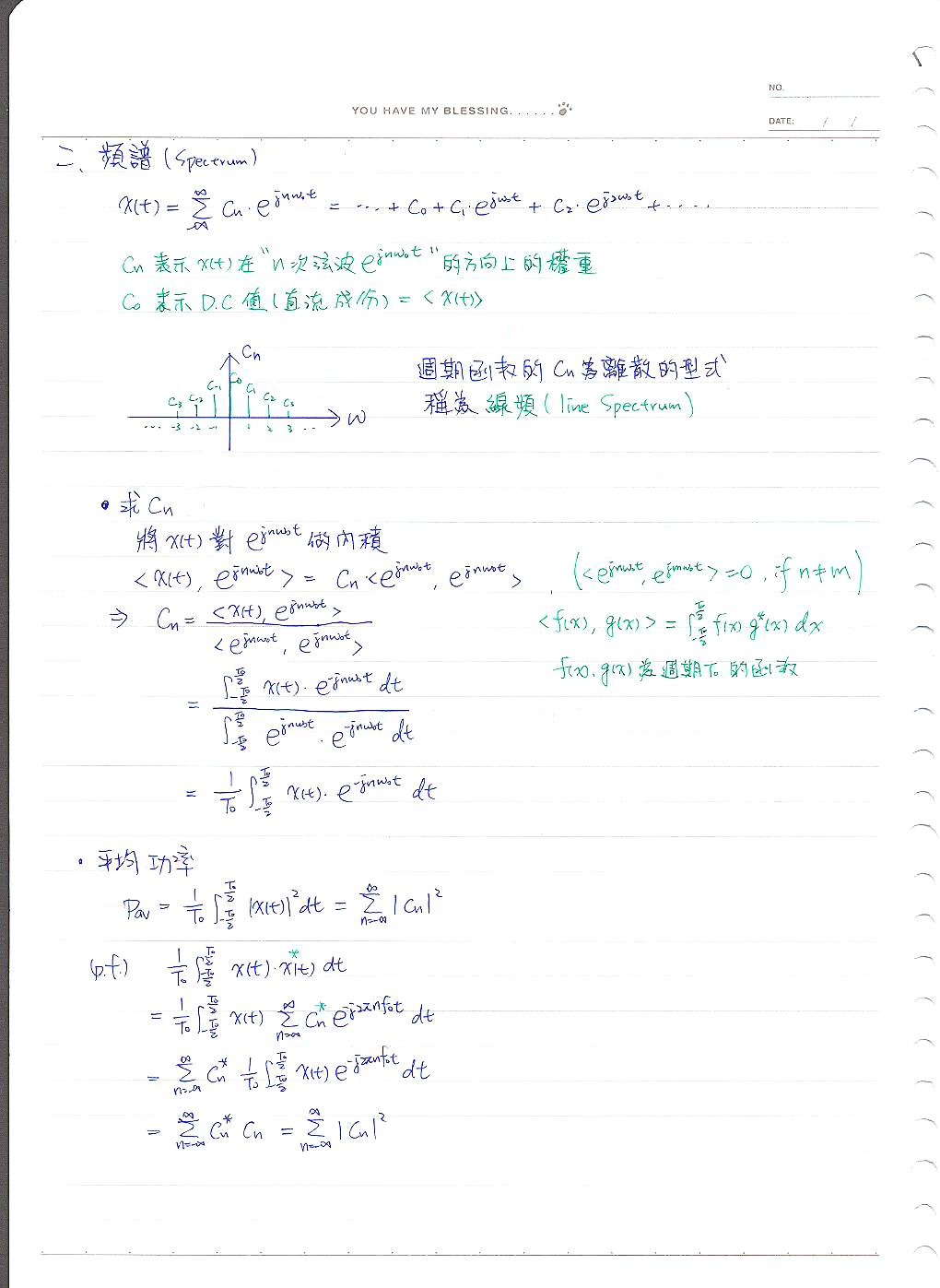

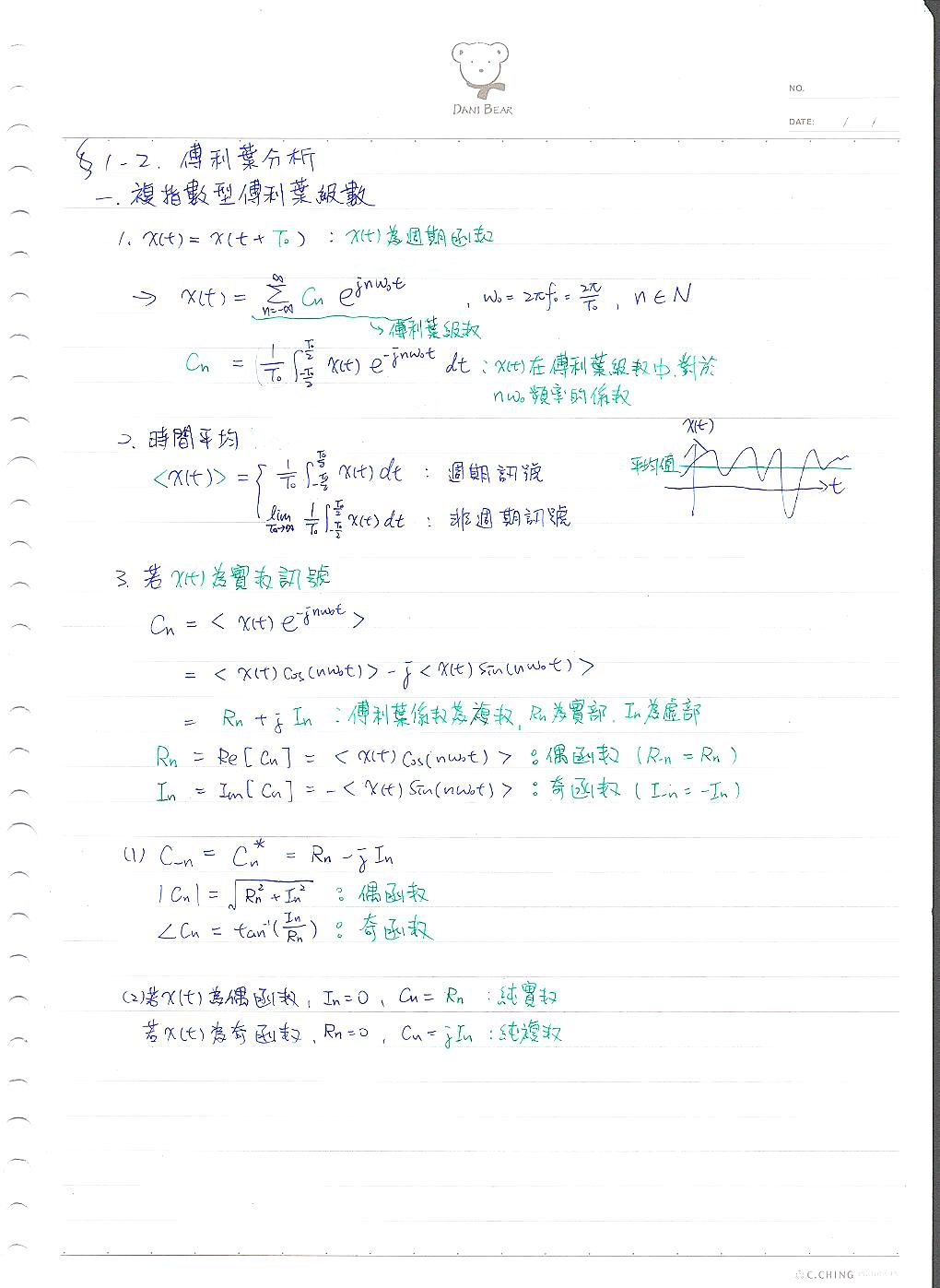

- 1-2 傅利葉分析
![[圖]]()
![[圖]]()

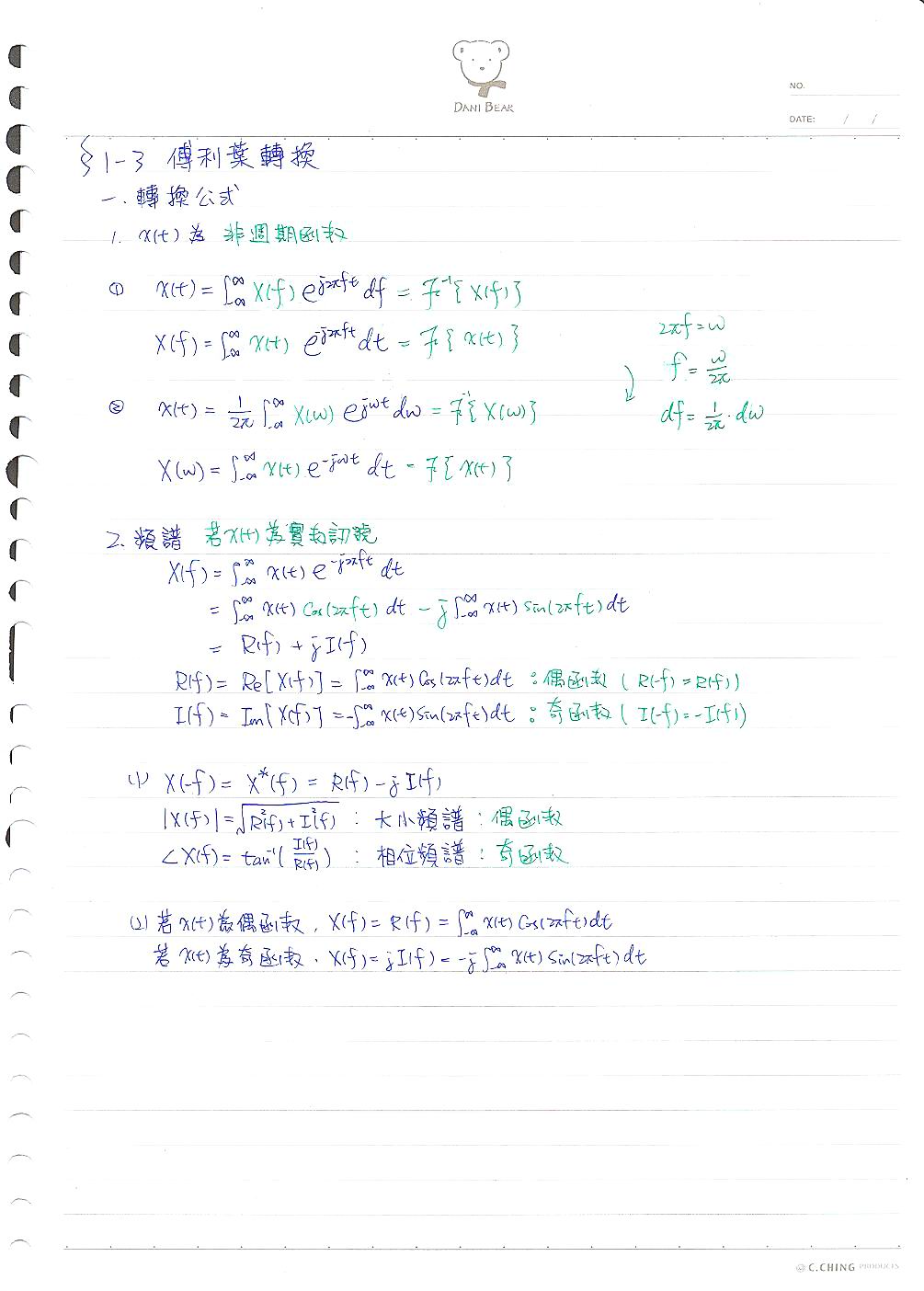

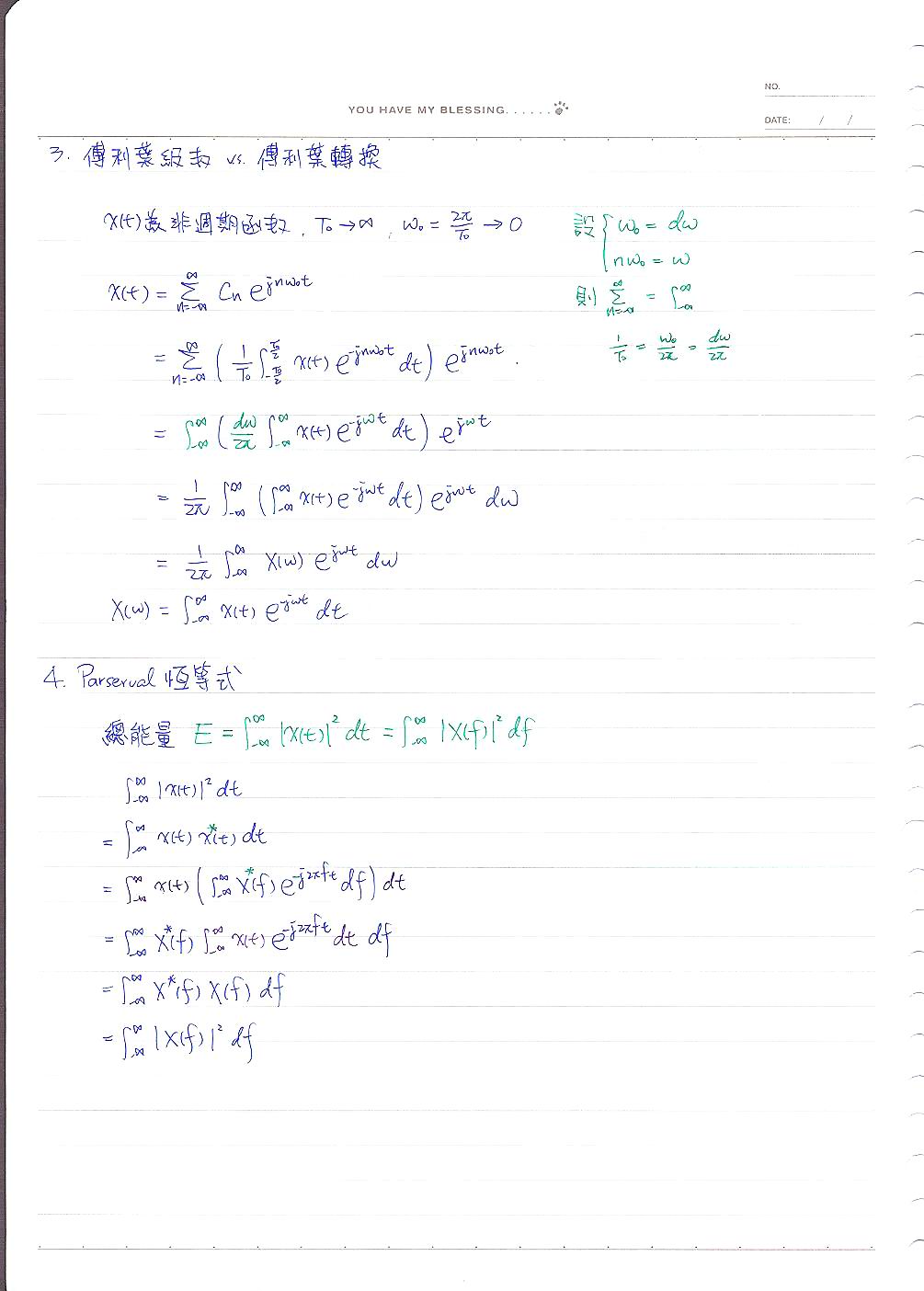

- 1-3 傅利葉轉換
![[圖]]()
![[圖]]()

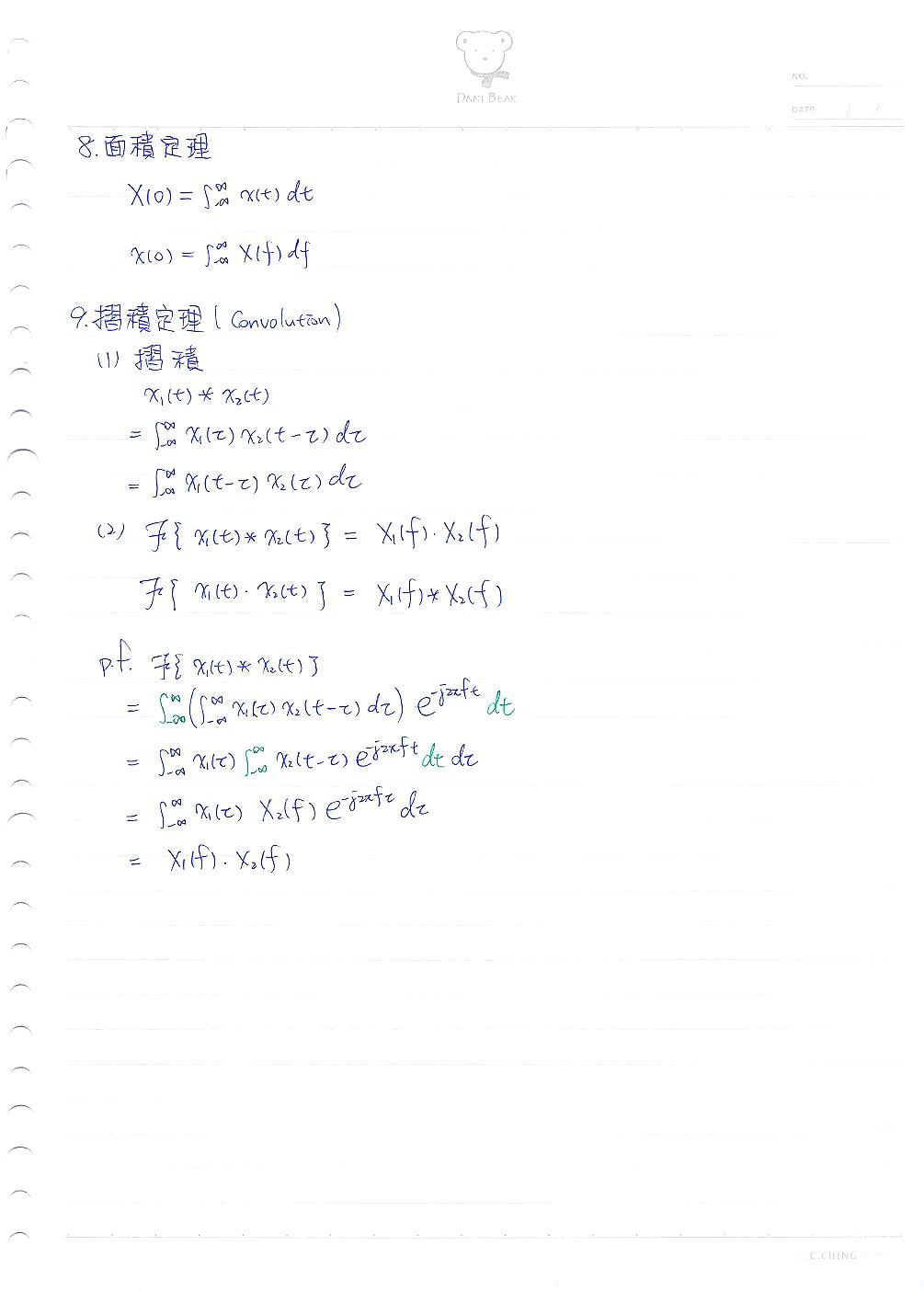

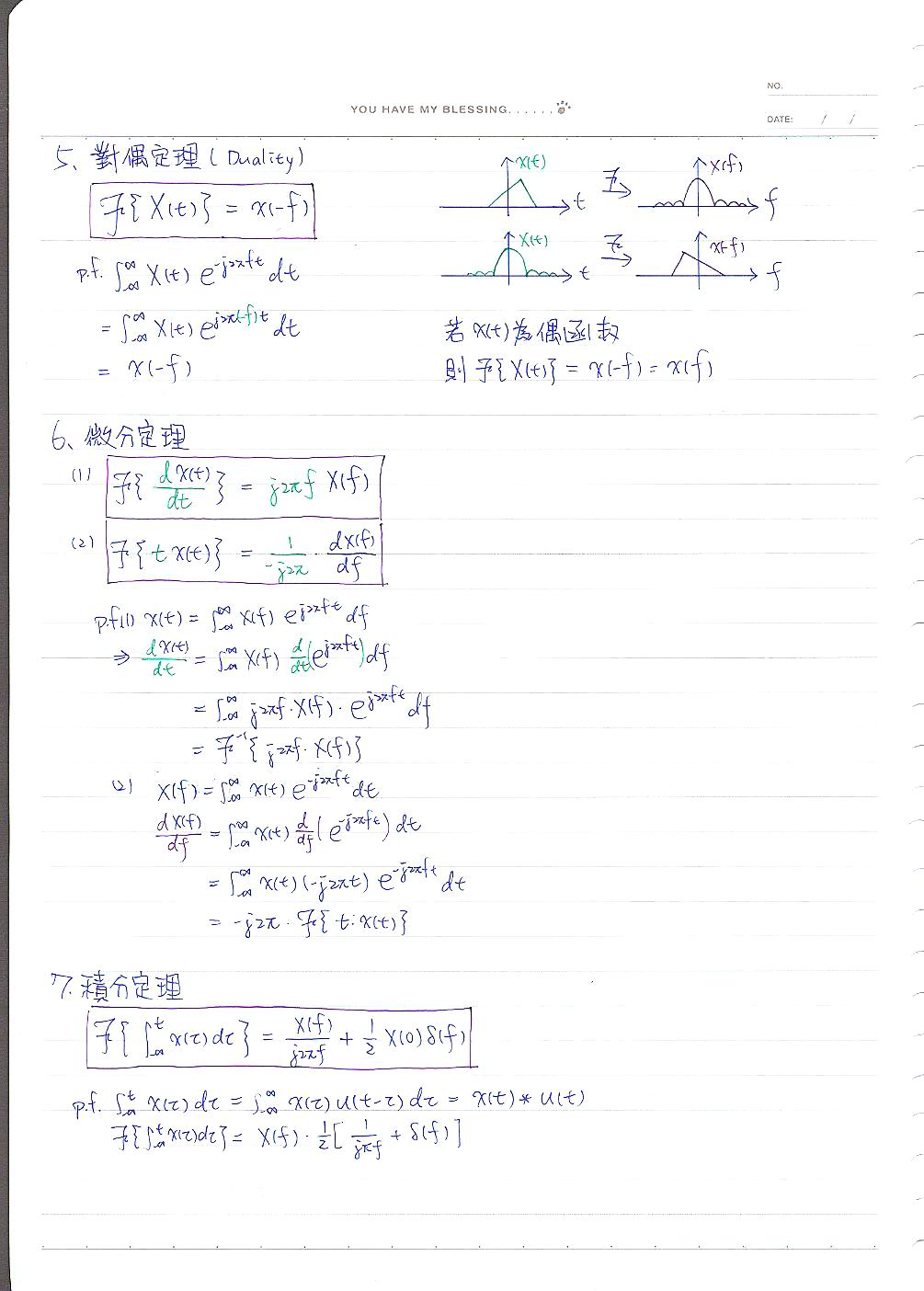

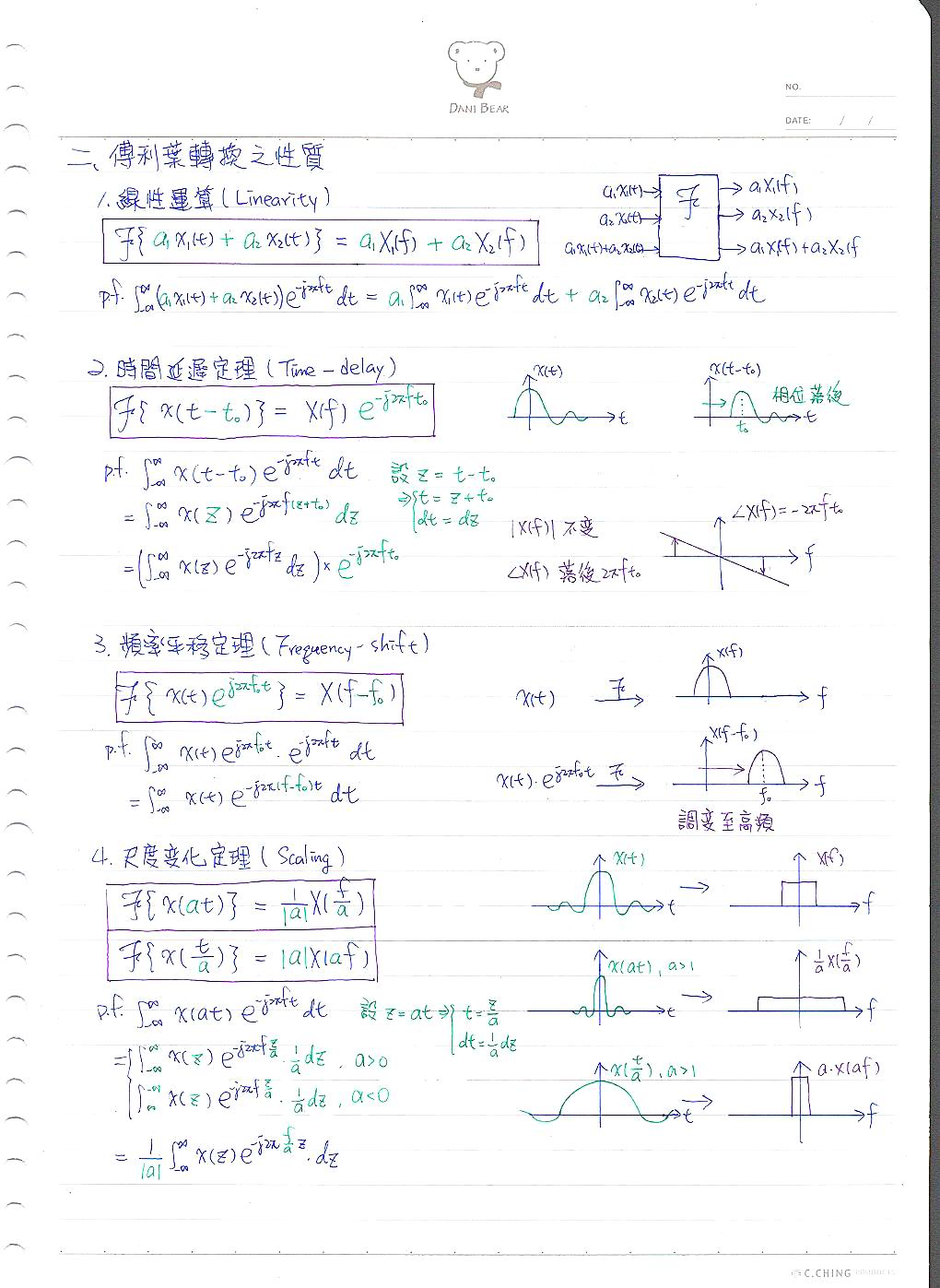

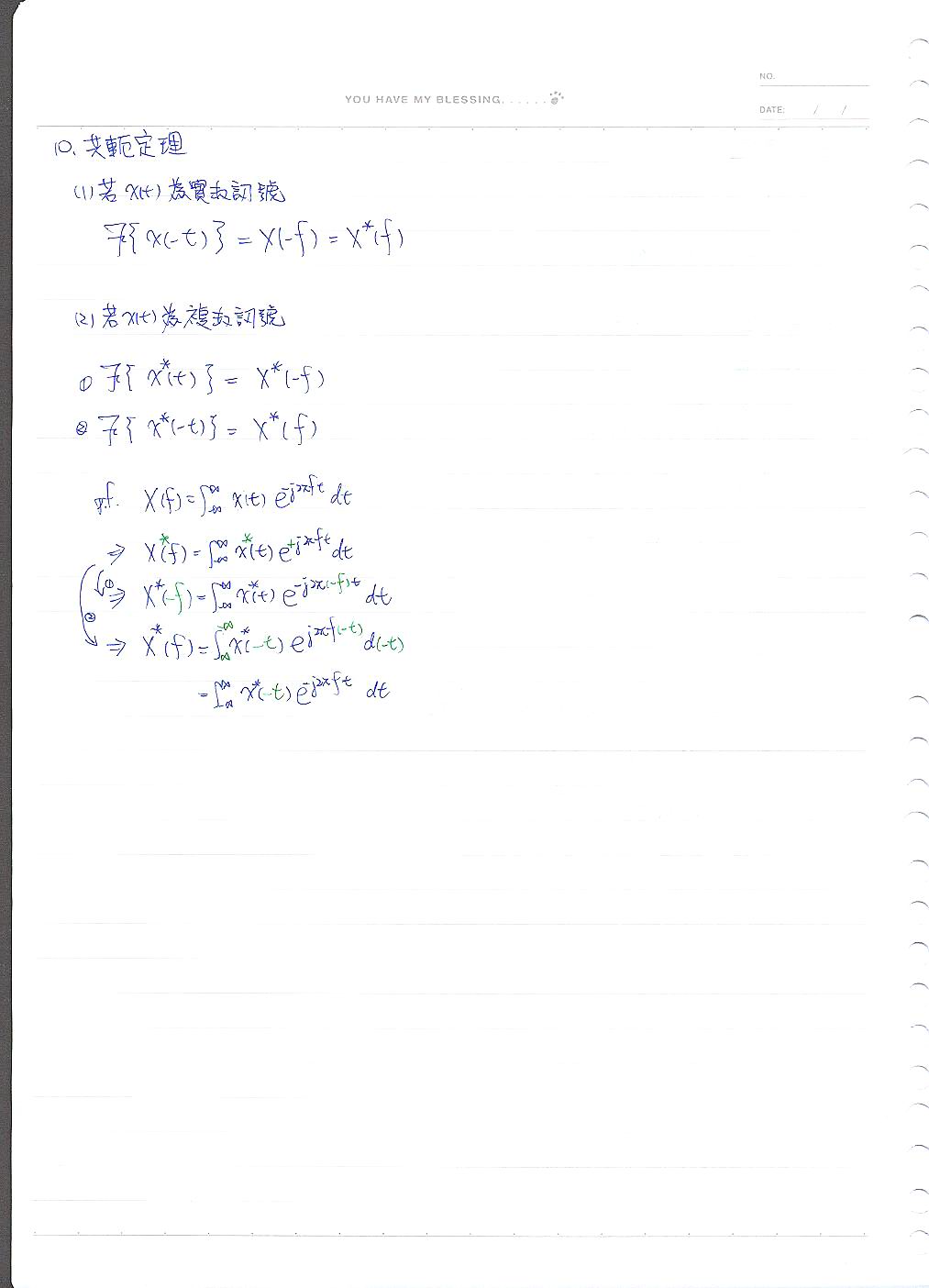

- 傅利葉轉換之性質
![[圖]]()
![[圖]]()
![[圖]]()
![[圖]]()

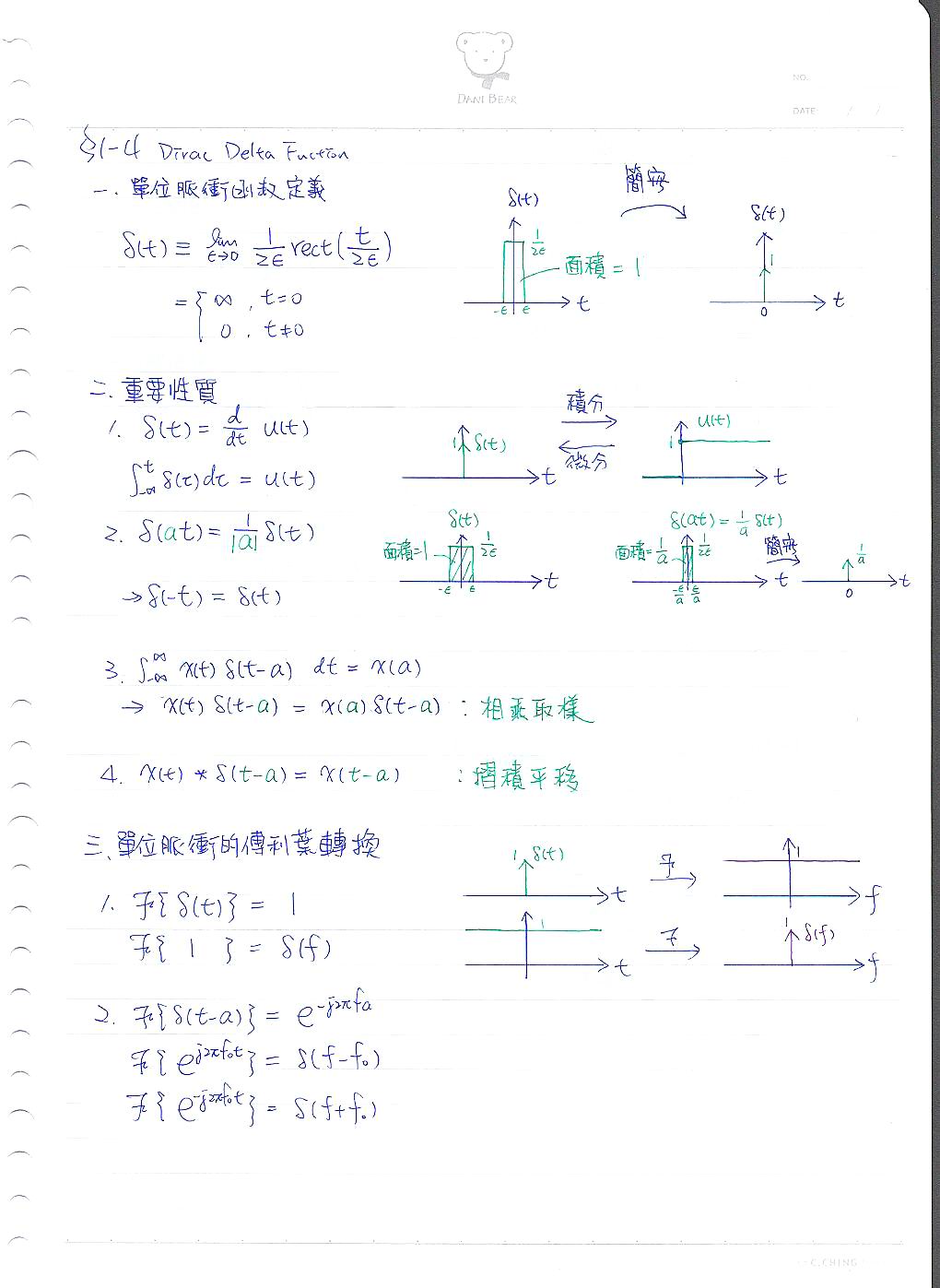

- 1-4 單位脈衝函數 Dirac Delta Function
![[圖]]()

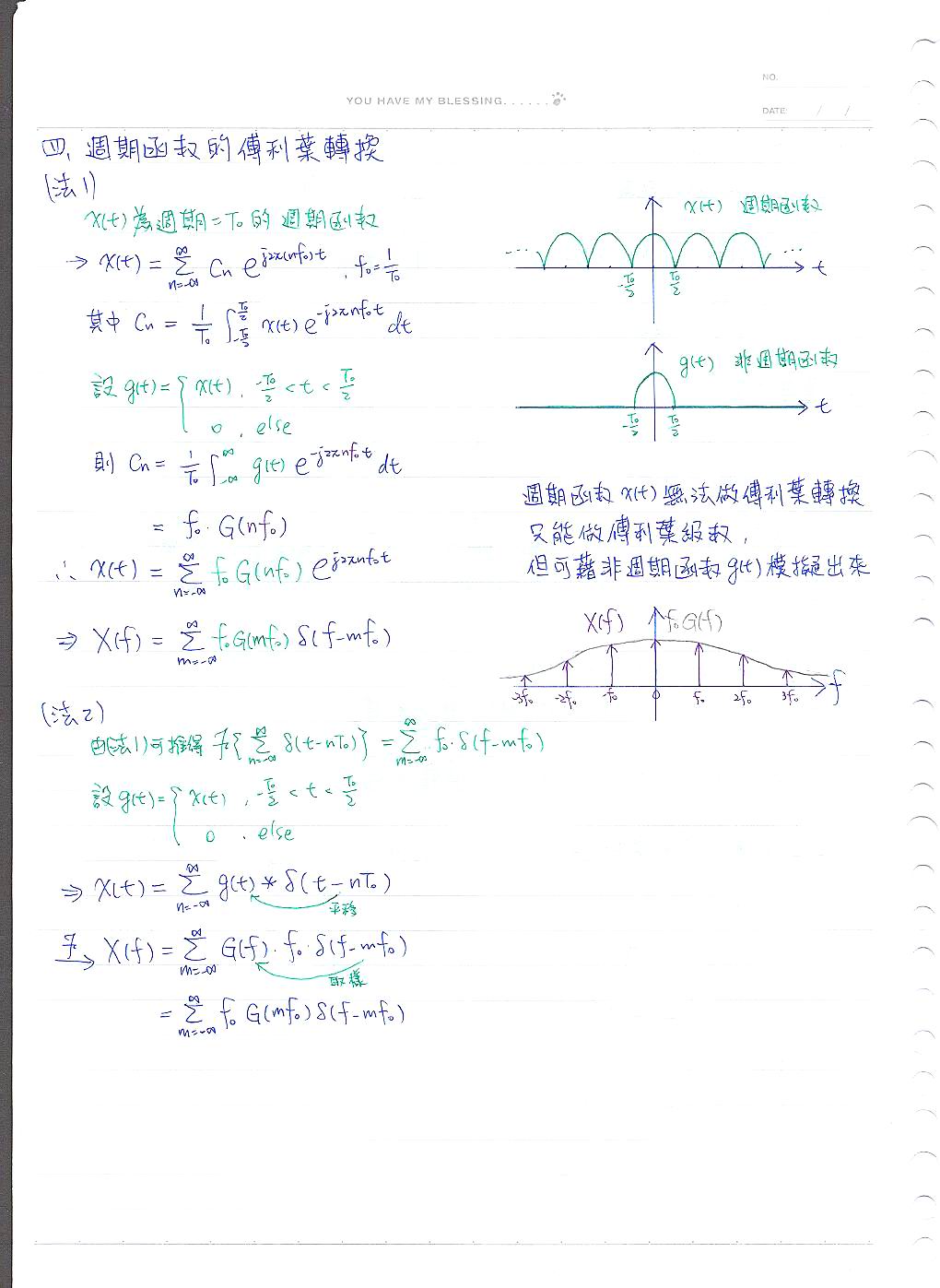

- 週期函數的傅利葉轉換
![[圖]]()

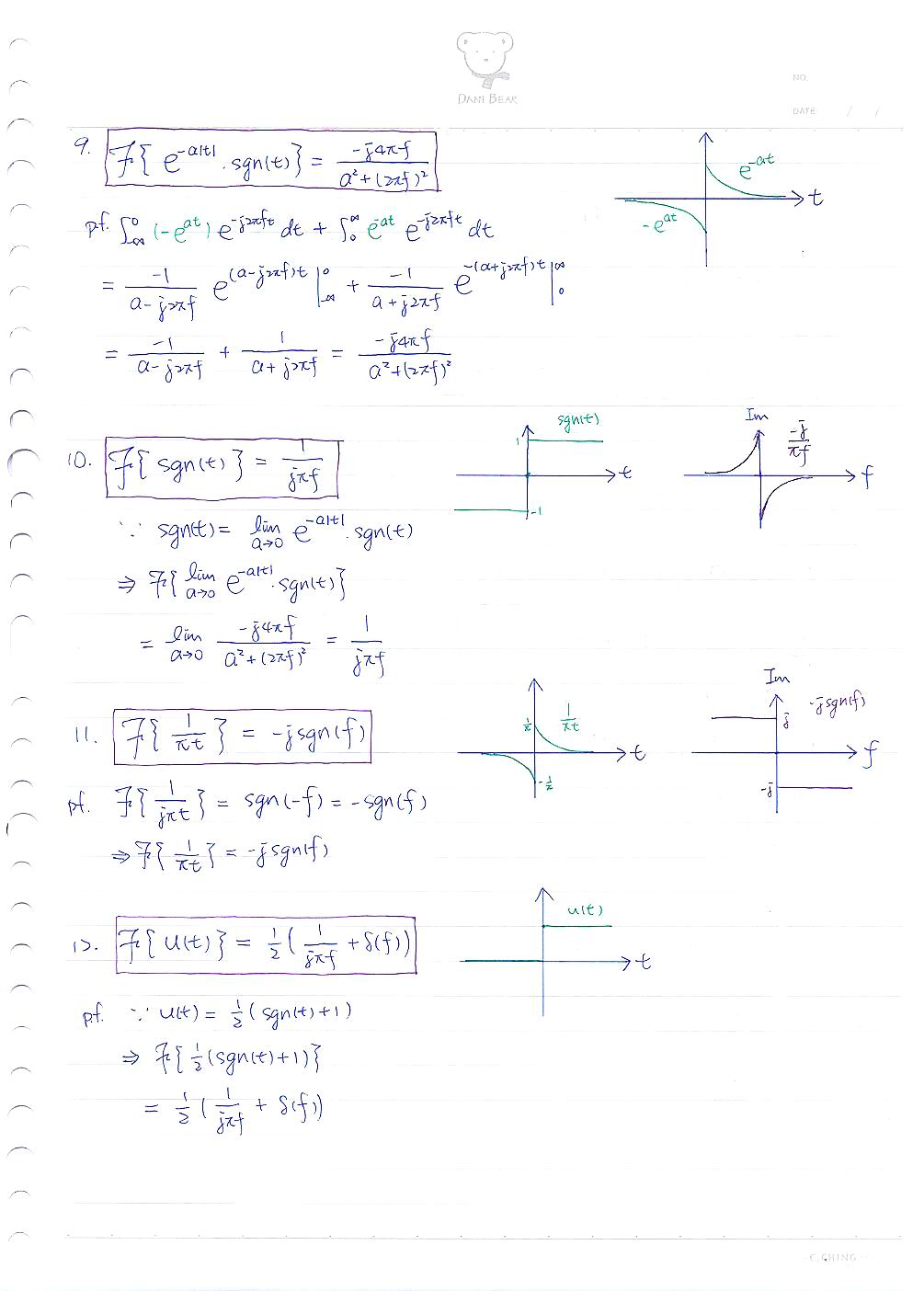

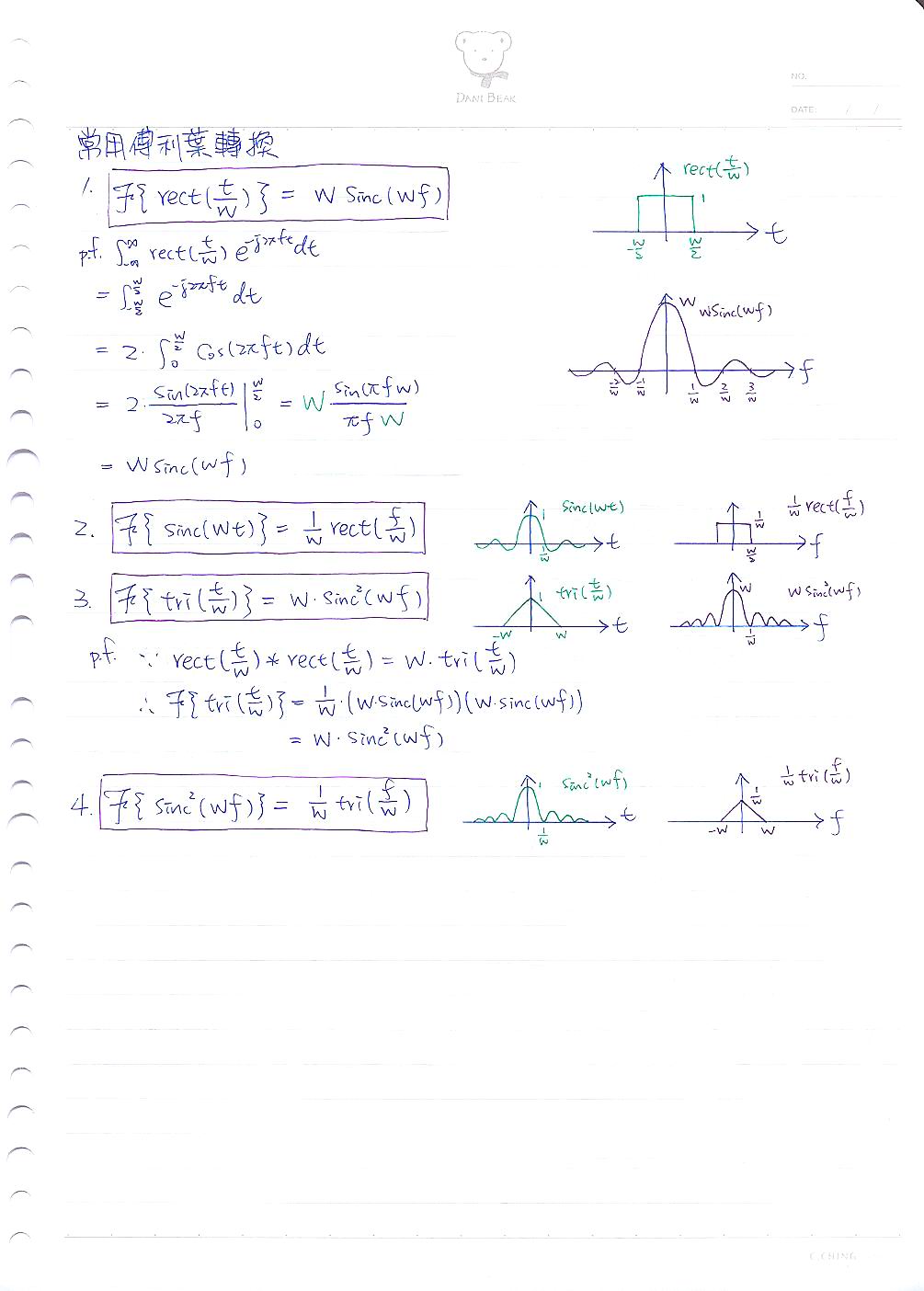

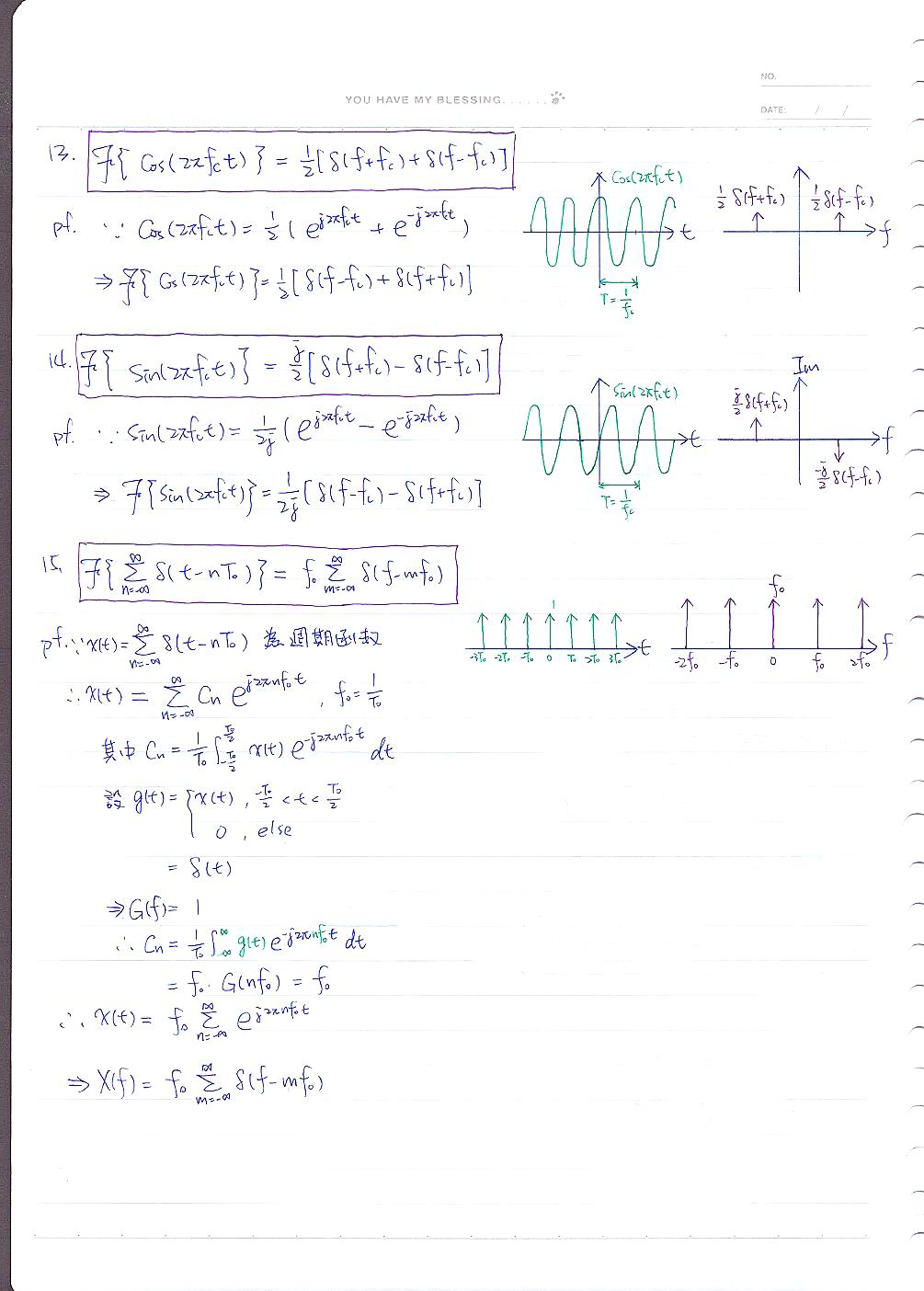

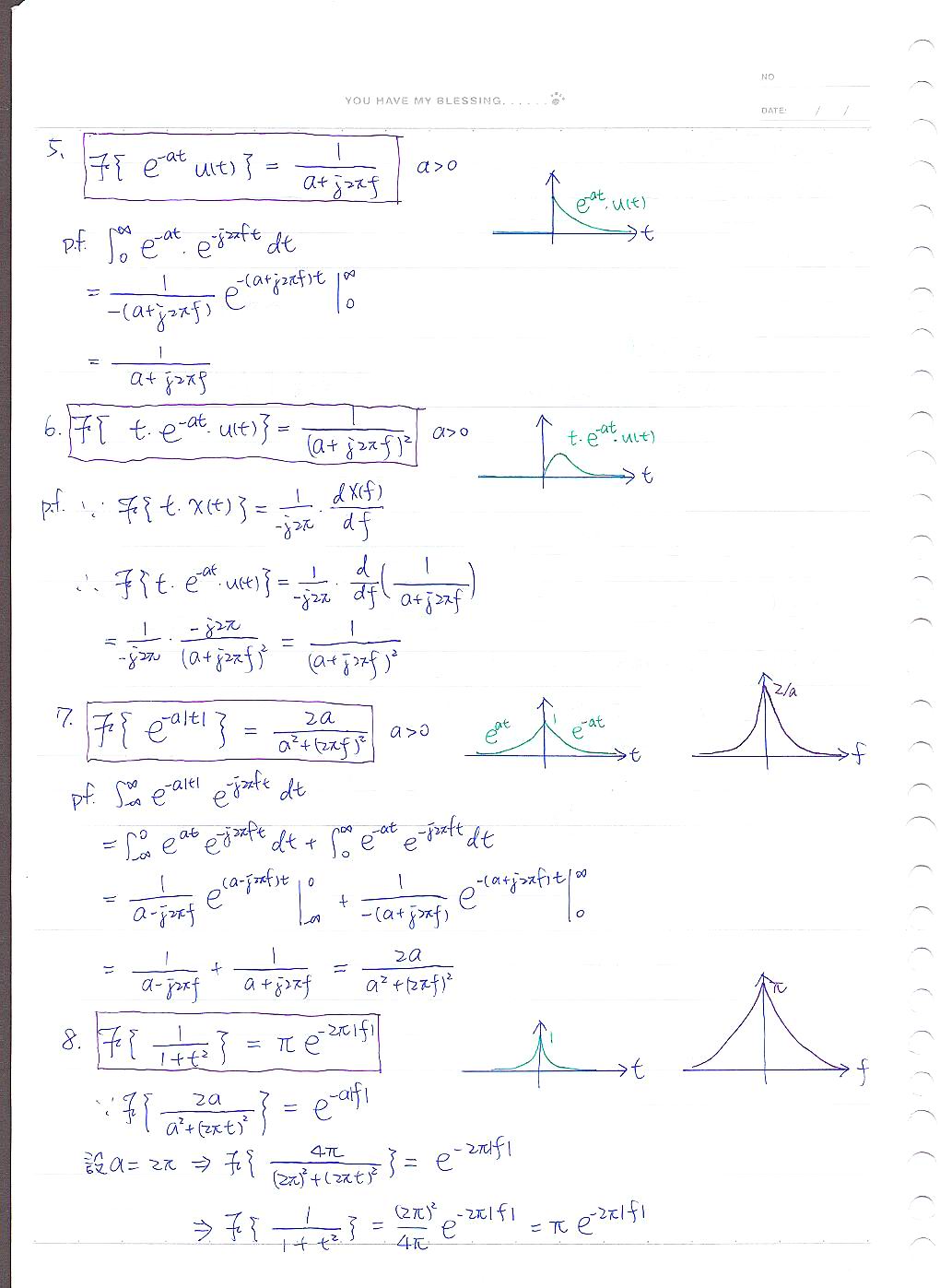

- 常用傅利葉轉換
![[圖]]()
![[圖]]()
![[圖]]()
![[圖]]()

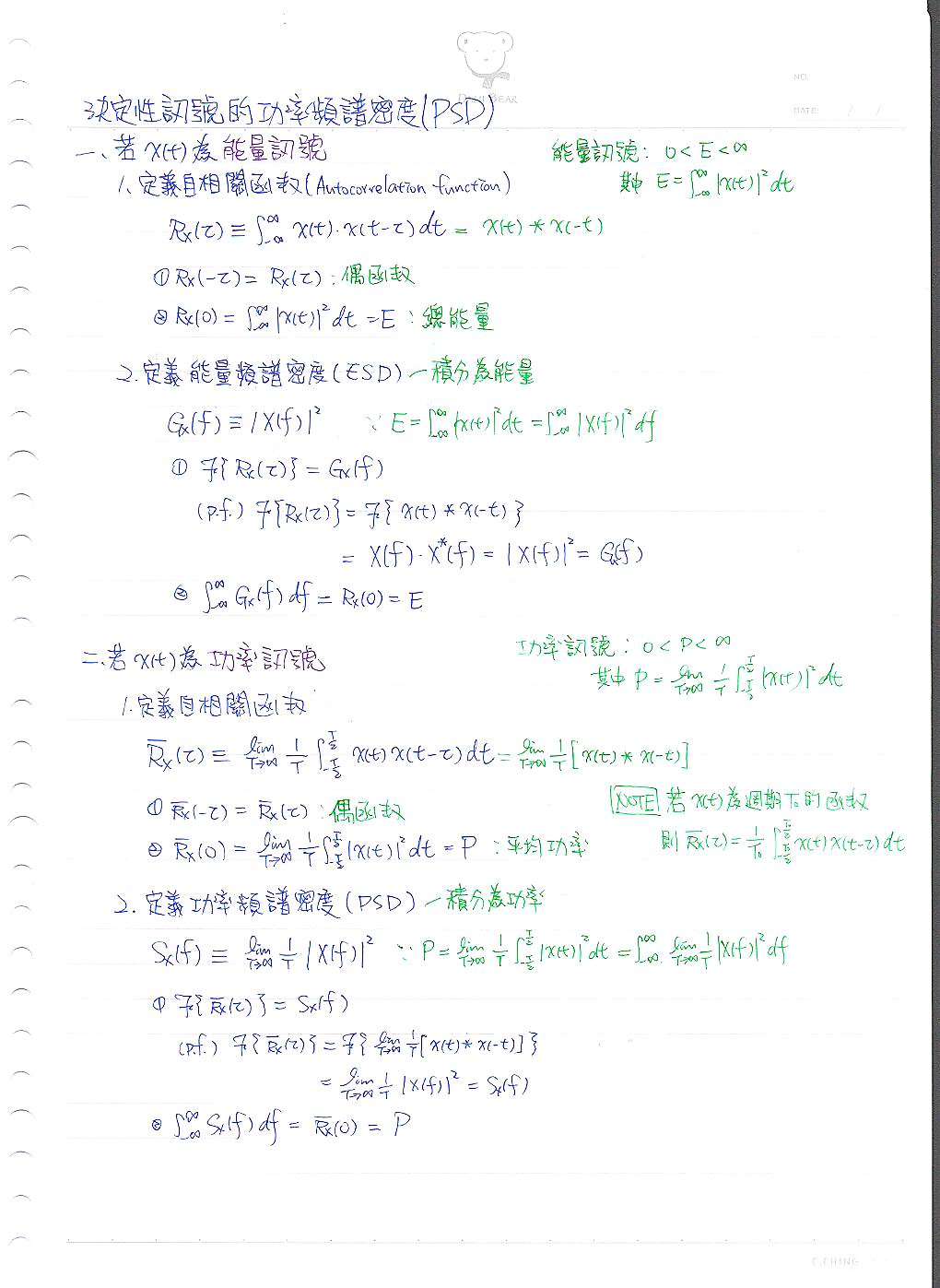

- 決定性訊號的功率頻譜密度 (PSD)
![[圖]]()

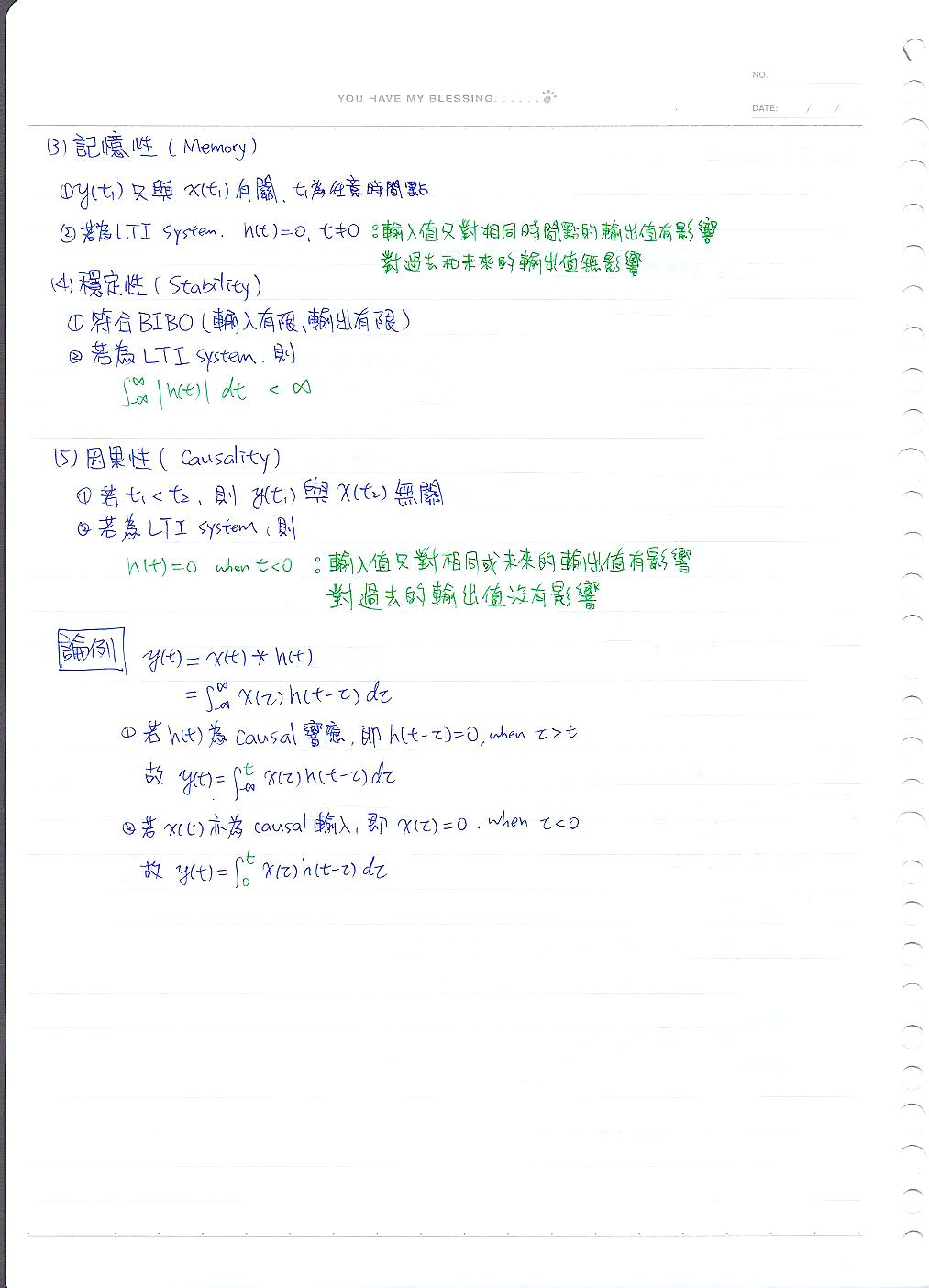

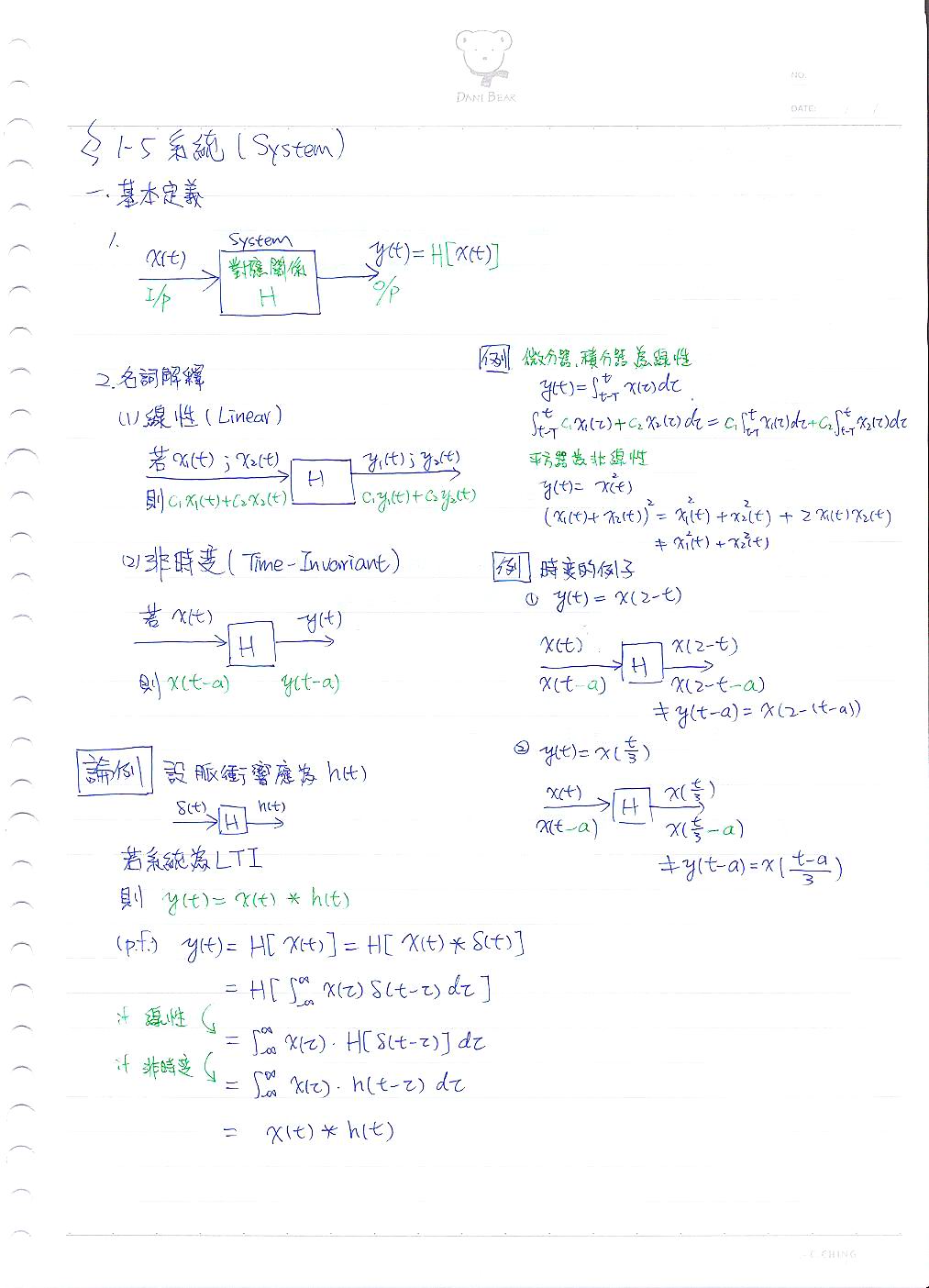

- 1-5 系統 System
![[圖]]()
![[圖]]()

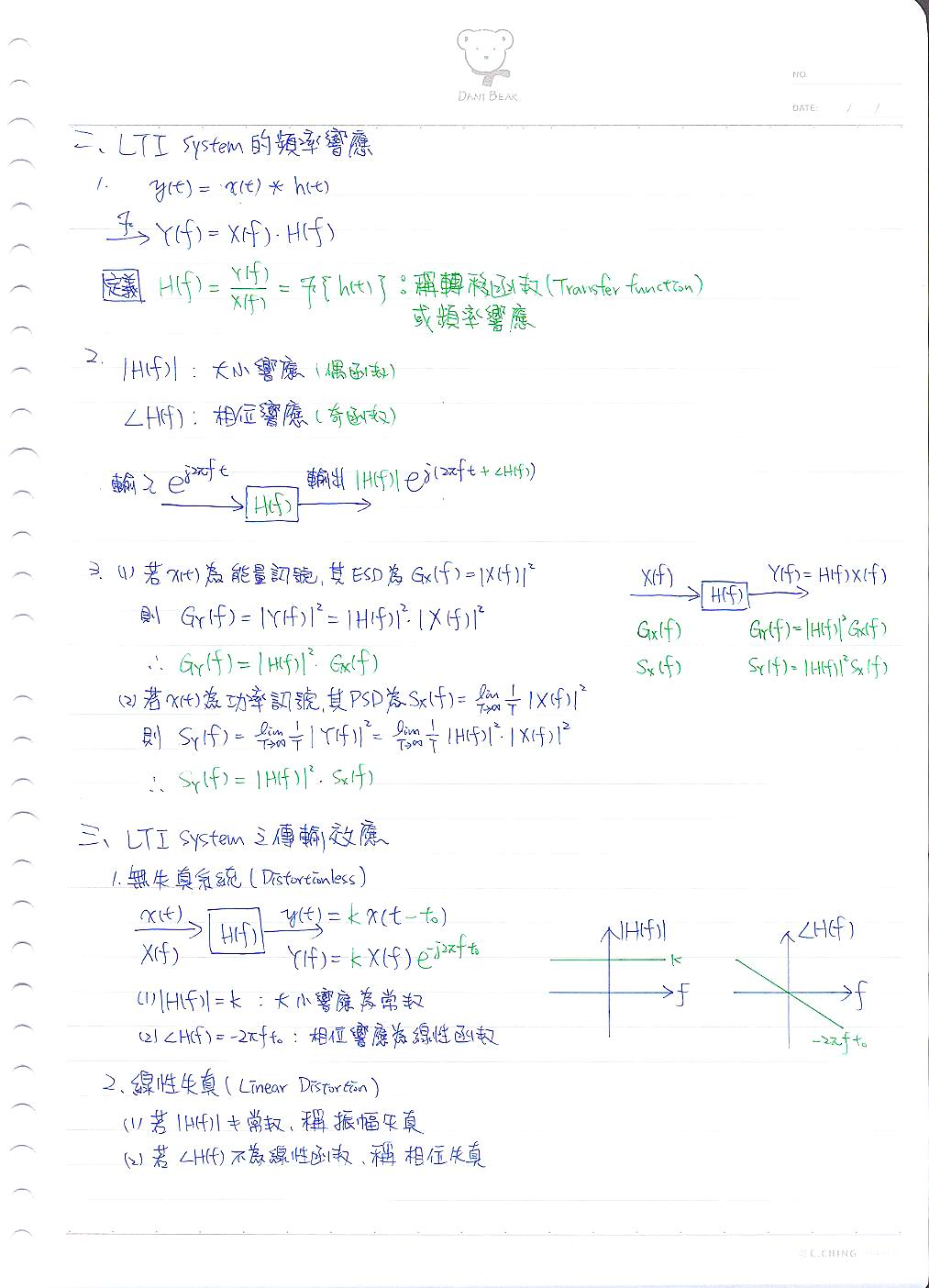

- LTI System 的頻率響應
![[圖]]()

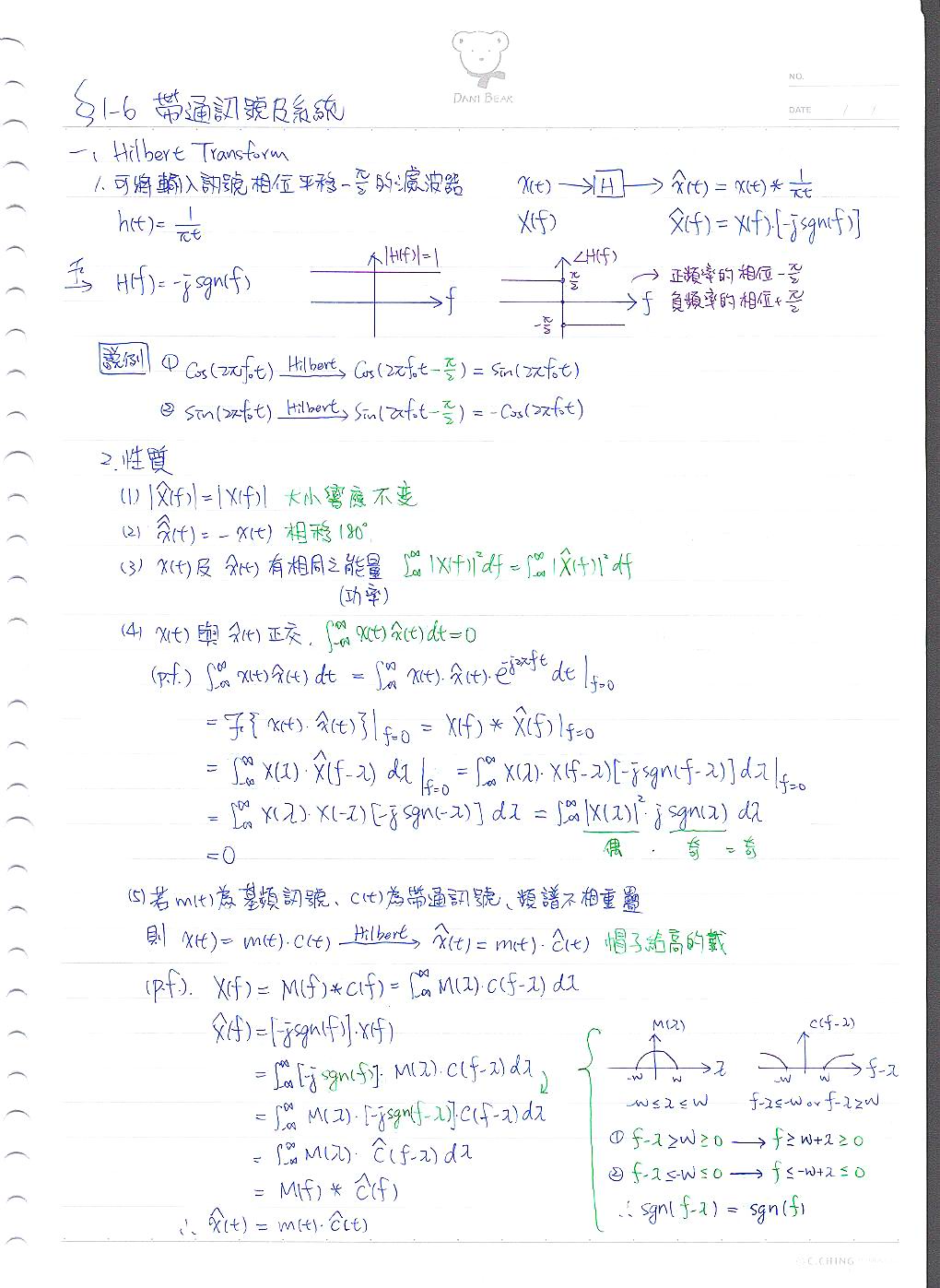

- 1-6 帶通訊號及系統
Hilbert Transform
![[圖]]()

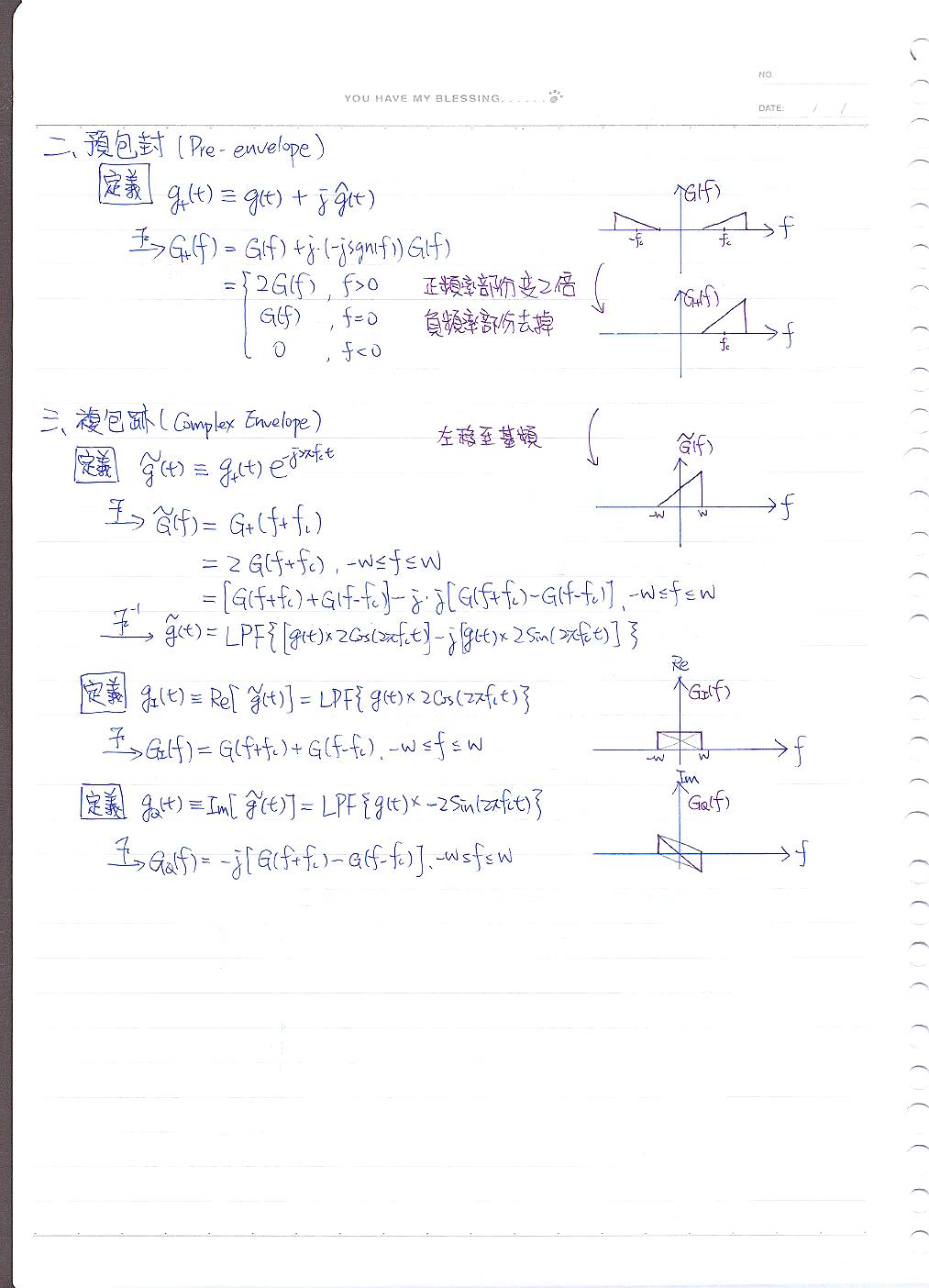

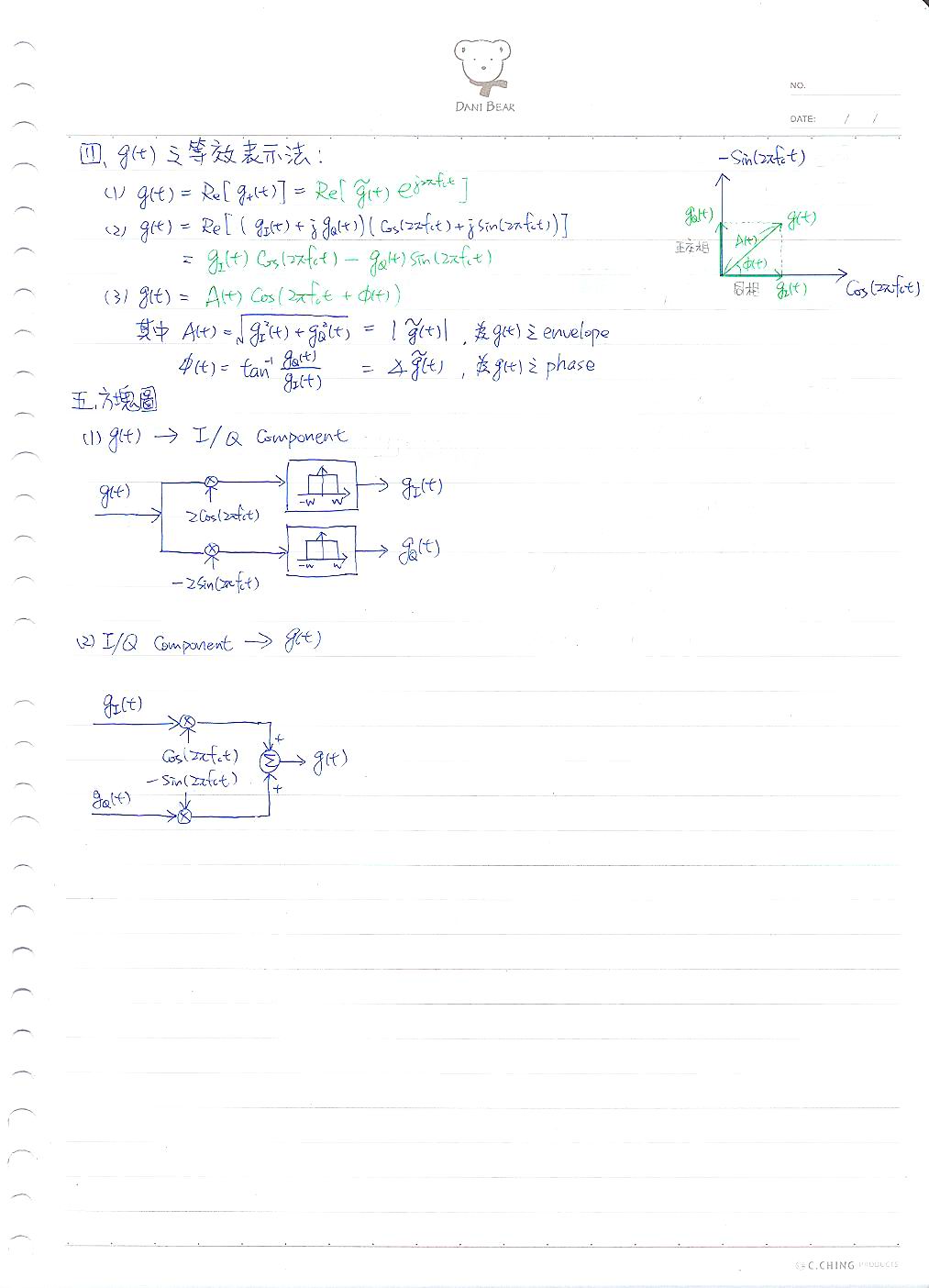

- 預包封(Pre-envelope)、複包跡(Complex Envelope)
![[圖]]()
![[圖]]()

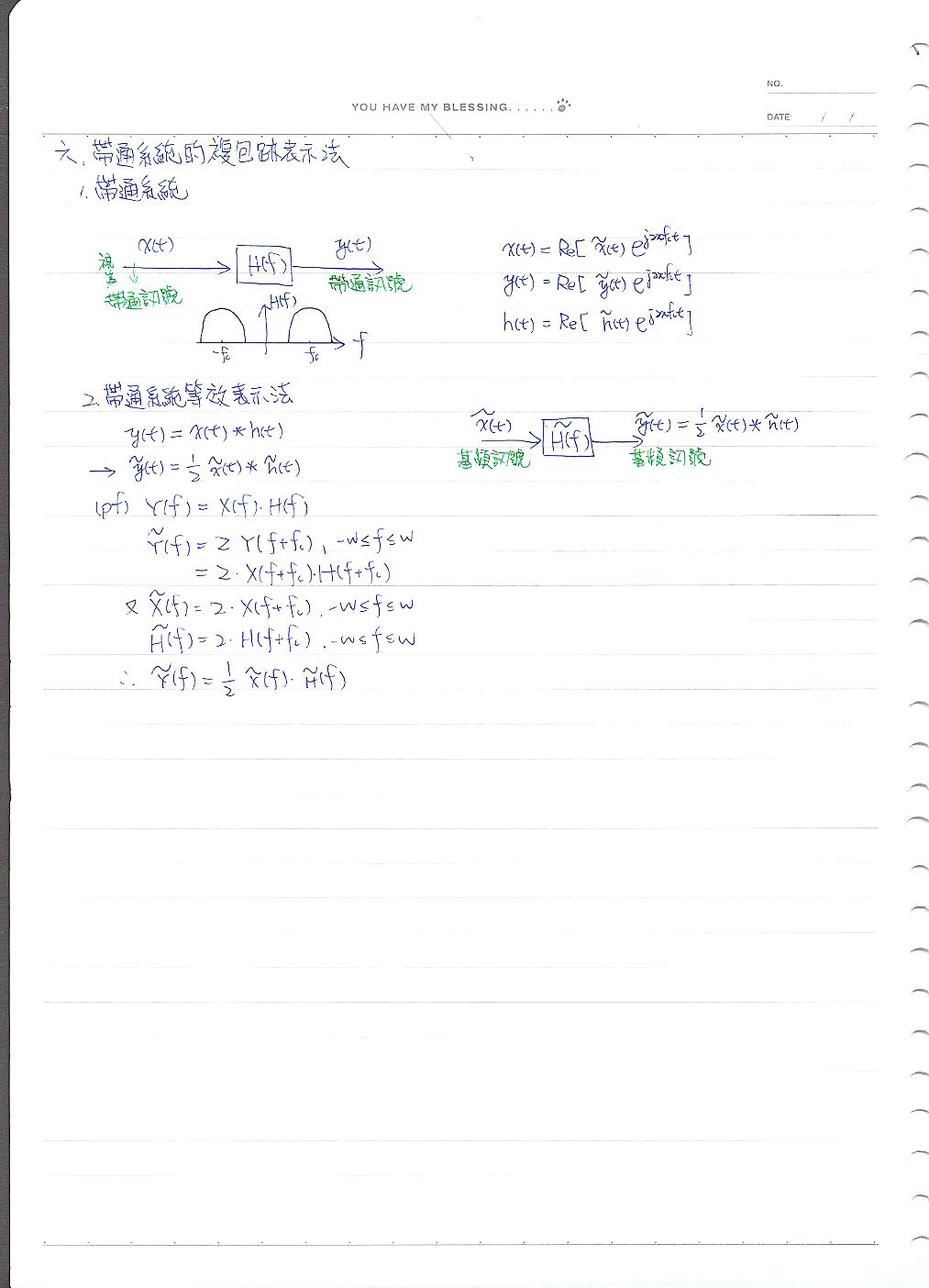

- 帶通系統的複包跡表示法
![[圖]]()
![[圖]](http://lh5.ggpht.com/-7dQ2hYnqeek/ToOCZVpwH0I/AAAAAAAAA9A/RerOCZjp84Y/s1397/CN_note_ch1_000.jpg)
![[圖]](http://lh3.ggpht.com/-tk2MZXG8_sM/ToOCZ1wUurI/AAAAAAAAA9I/1yGxyCnDIlQ/s1397/CN_note_ch1_001.jpg)
![[圖]](http://lh5.ggpht.com/-IznjEdRl6Wo/ToOCZijPv6I/AAAAAAAAA9E/BHGvZtrI0G8/s1397/CN_note_ch1_002.jpg)
![[圖]](http://lh6.ggpht.com/-8oiyPxQ0e5U/ToOCZw_r42I/AAAAAAAAA9M/_I7gq30JBes/s1397/CN_note_ch1_003.jpg)
![[圖]](http://lh6.ggpht.com/-cnpzLHtrC9s/ToOCad8tCxI/AAAAAAAAA9U/sLPJLfw55ro/s1397/CN_note_ch1_004.jpg)
![[圖]](http://lh4.ggpht.com/-kWuUrE_u7_Q/ToOCaVXjlzI/AAAAAAAAA9Q/LLGEnbZ6J9U/s1404/CN_note_ch1_005.jpg)
![[圖]](http://lh3.ggpht.com/-FoITbh_Inv0/ToOCauGtrLI/AAAAAAAAA9Y/mJg2b38mve8/s1404/CN_note_ch1_006.jpg)
![[圖]](http://lh5.ggpht.com/-OcBfuPlDPl4/ToOCazvqCqI/AAAAAAAAA9c/Y7EUdZM5hlE/s1397/CN_note_ch1_007.jpg)
![[圖]](http://lh4.ggpht.com/-wGpCIWQtKWU/ToOCbIdcqrI/AAAAAAAAA9k/tDbetI2Qomc/s1404/CN_note_ch1_008.jpg)
![[圖]](http://lh5.ggpht.com/-FbGr7X9ojPU/ToOCbIQ5A0I/AAAAAAAAA9g/u9sYQeUYyMY/s1404/CN_note_ch1_009.jpg)
![[圖]](http://lh5.ggpht.com/-XOlT0Q-QwZU/ToOCbQ14QBI/AAAAAAAAA9o/B6KgWFTN4pw/s1404/CN_note_ch1_010.jpg)
![[圖]](http://lh6.ggpht.com/-sAh9O3W6exU/ToOCbq0wNbI/AAAAAAAAA9s/7uk9XvZJCY0/s1397/CN_note_ch1_011.jpg)
![[圖]](http://lh3.ggpht.com/--FLGj3M_loU/ToOCb4HMGlI/AAAAAAAAA90/2WPpdKhQVpM/s1397/CN_note_ch1_012.jpg)
![[圖]](http://lh3.ggpht.com/-gnPgUobe6iU/ToOCb8kcn2I/AAAAAAAAA9w/xj06ajzAy0g/s1404/CN_note_ch1_013.jpg)
![[圖]](http://lh3.ggpht.com/-LEp94IALWpk/ToOCcJxHClI/AAAAAAAAA94/Z4PZWvEc0-o/s1397/CN_note_ch1_014.jpg)
![[圖]](http://lh4.ggpht.com/-Y0PphXgGnaU/ToOCcoL6nDI/AAAAAAAAA98/xMOYSquSbcQ/s1404/CN_note_ch1_015.jpg)
![[圖]](http://lh3.ggpht.com/-DXk2Cw0ZXGE/ToOCcz6YvII/AAAAAAAAA-E/uZimvgsD878/s1404/CN_note_ch1_016.jpg)
![[圖]](http://lh3.ggpht.com/-L9HEZxvCF4g/ToOCch2R_sI/AAAAAAAAA-A/SwxnQ60UtM4/s1397/CN_note_ch1_017.jpg)
![[圖]](http://lh5.ggpht.com/-PJinHMClLk8/ToOCdC6BxPI/AAAAAAAAA-I/ChOhoVWMfFU/s1404/CN_note_ch1_018.jpg)
![[圖]](http://lh6.ggpht.com/-Rjx4yhDKjR4/ToOCdePdcZI/AAAAAAAAA-M/eINIvYfAGXw/s1404/CN_note_ch1_019.jpg)
![[圖]](http://lh6.ggpht.com/-2q79mdt-IRU/ToOCeK8OERI/AAAAAAAAA-Y/K3XeSYf-19A/s1404/CN_note_ch1_020.jpg)
![[圖]](http://lh6.ggpht.com/--gXgUXHp2bI/ToOCdujwV9I/AAAAAAAAA-Q/pG2QheUV--g/s1397/CN_note_ch1_021.jpg)
![[圖]](http://lh4.ggpht.com/-bMqcCNxdcYg/ToOCd705RFI/AAAAAAAAA-U/ZUWzk1zG_gc/s1404/CN_note_ch1_022.jpg)
![[圖]](http://lh5.ggpht.com/-bgbqKy7lNuk/ToOCeFw9MkI/AAAAAAAAA-c/eTYJIWOfU5U/s1404/CN_note_ch1_023.jpg)
![[圖]](http://lh3.ggpht.com/-L2sXx-CQAYs/ToOCeR0yBUI/AAAAAAAAA-g/3-3tvu21zTk/s1404/CN_note_ch1_024.jpg)
--
