作者 標題 [通訊] 通訊系統筆記 ch04 連續波調變-振幅
時間 2011年09月29日 Thu. PM 07:07:38
- AM
![[圖]]()

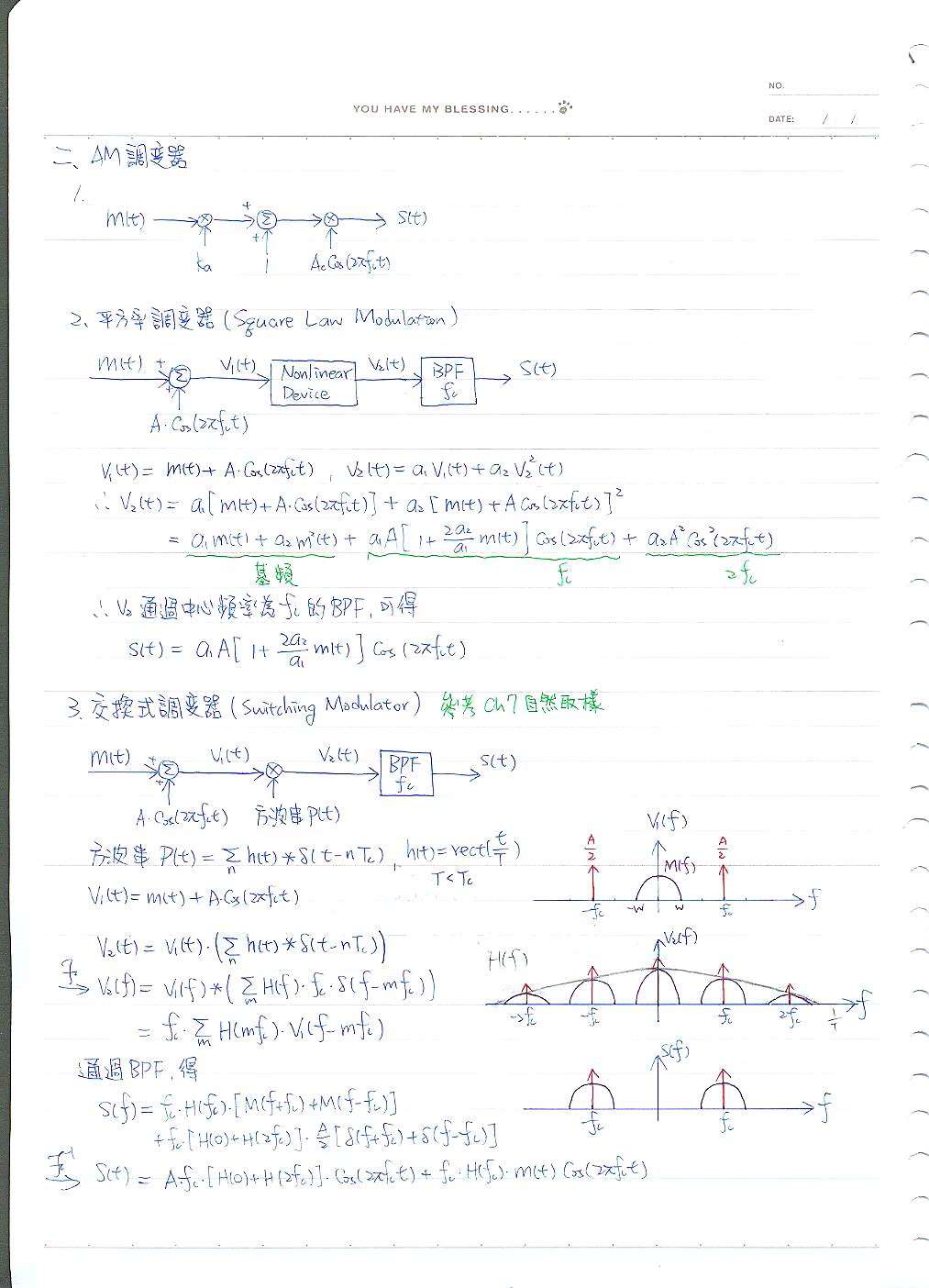

- AM調變器
![[圖]]()

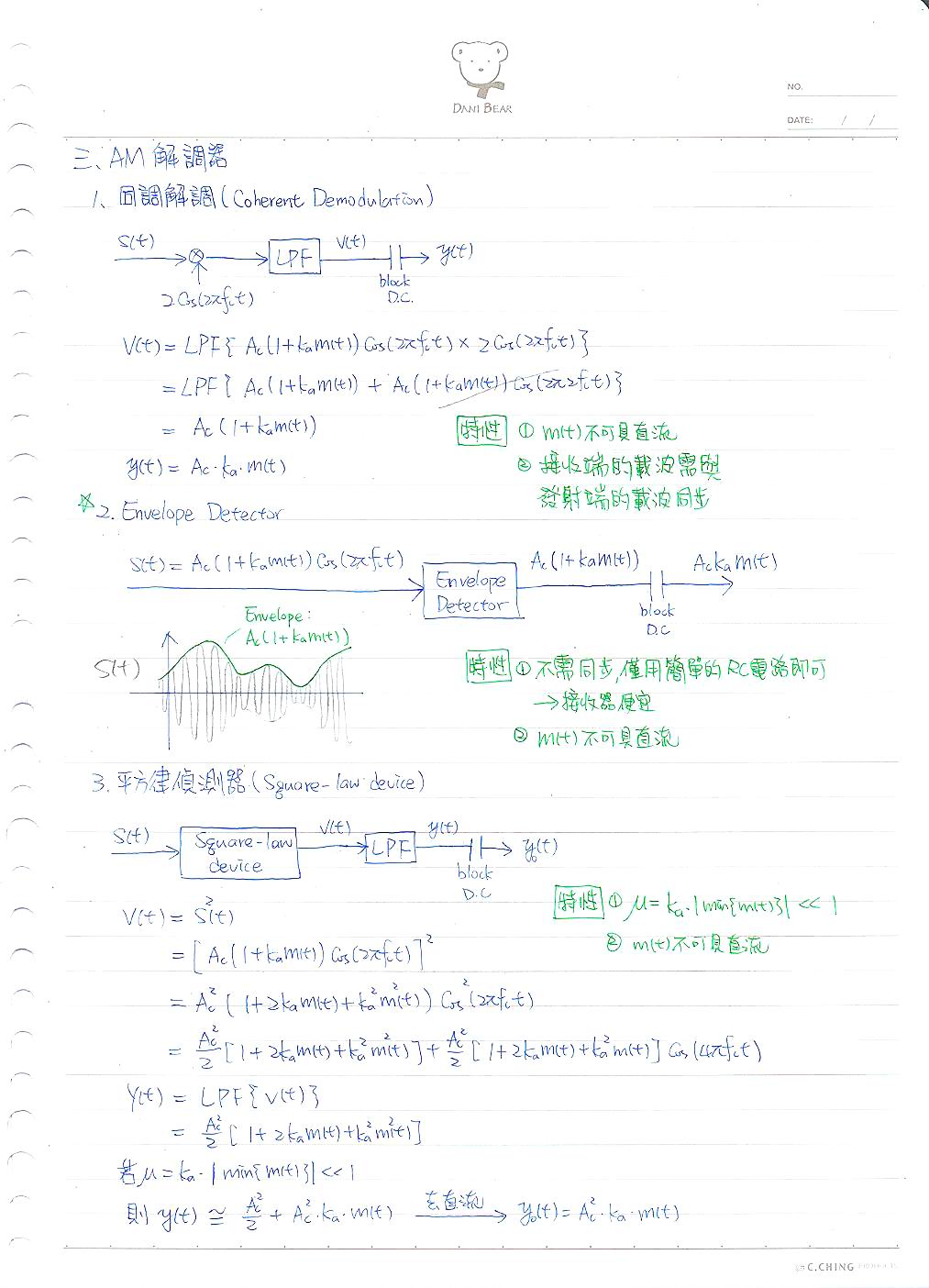

- AM解調器
![[圖]]()

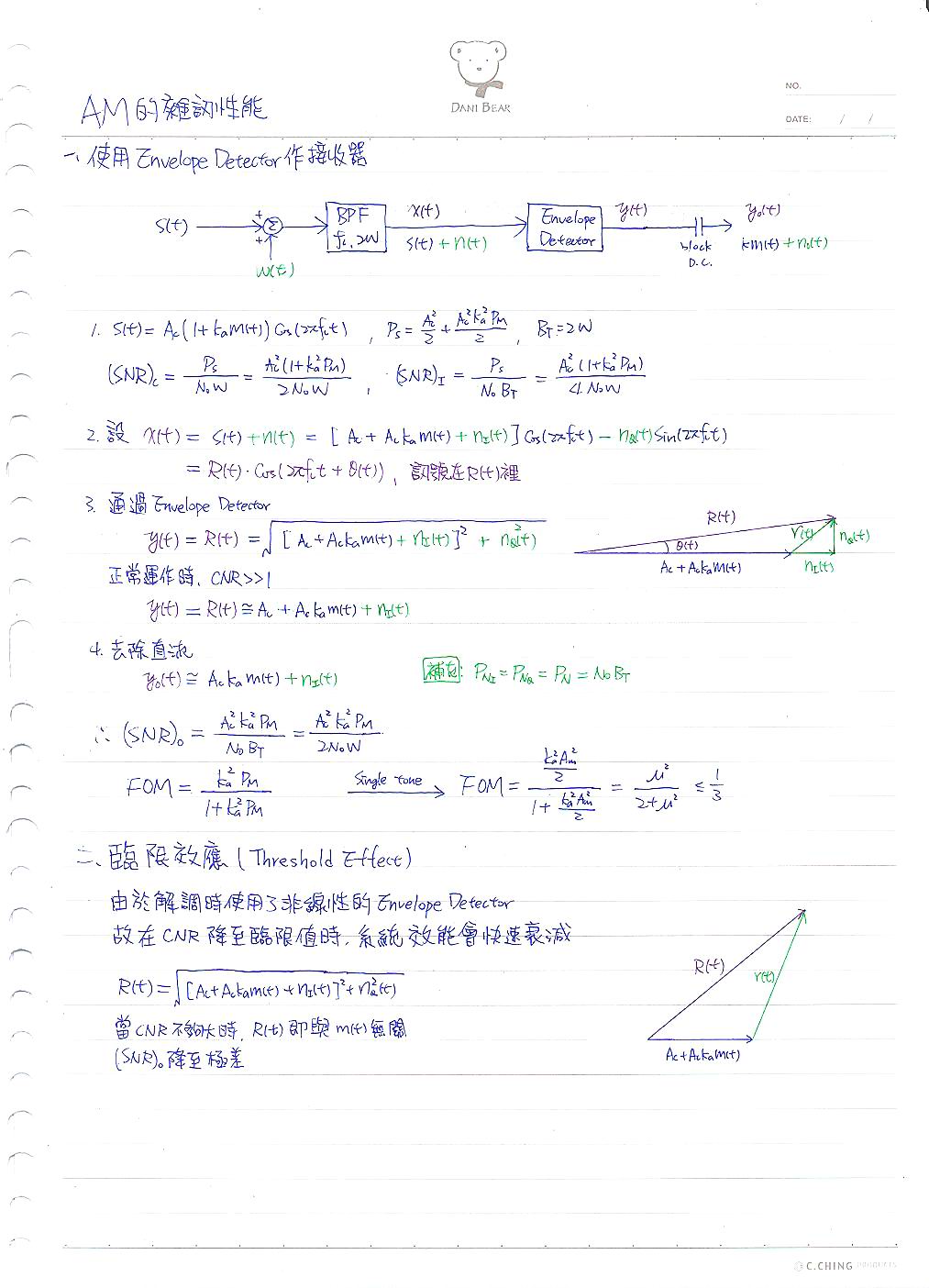

- AM的雜訊性能
![[圖]]()

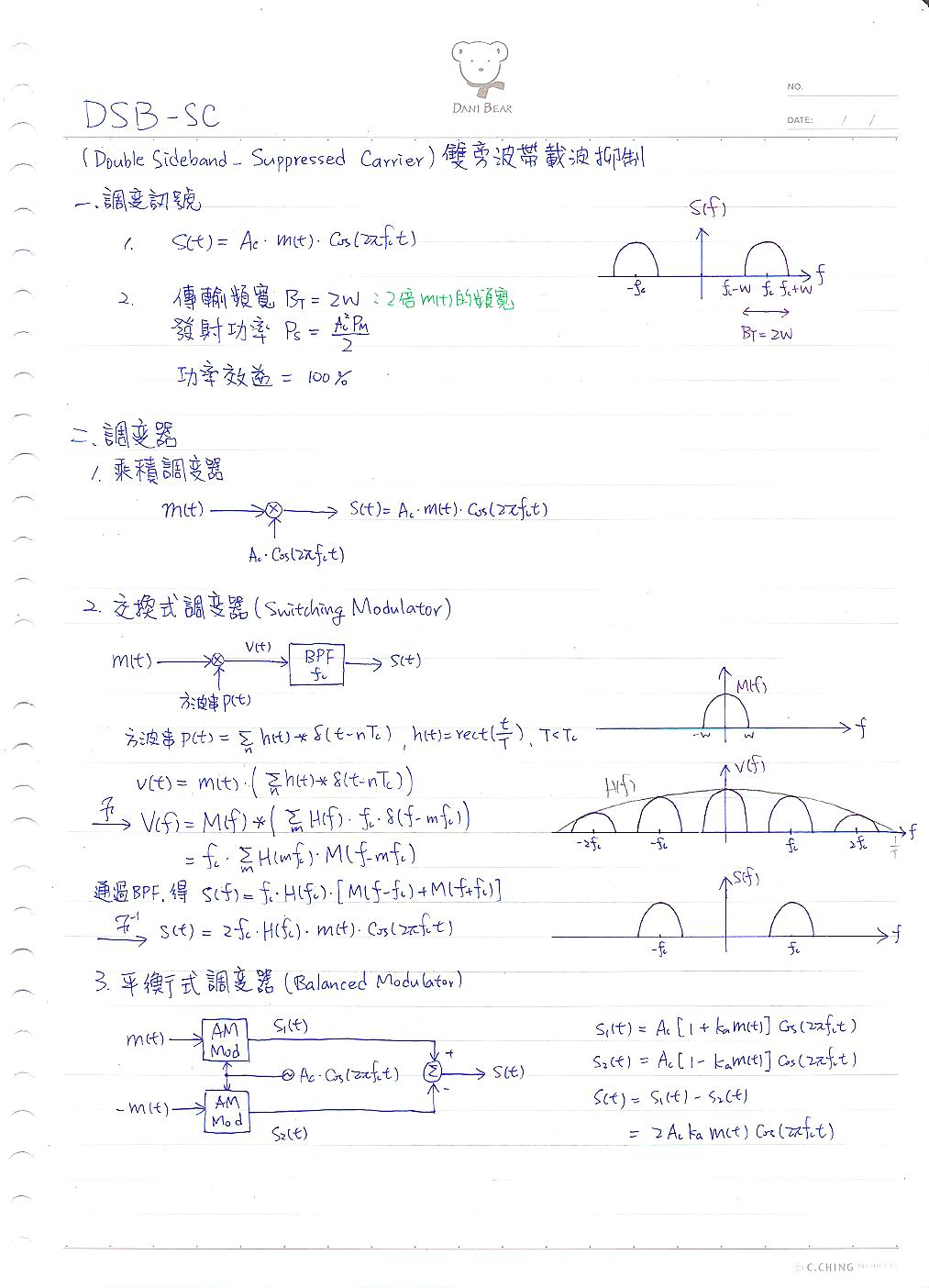

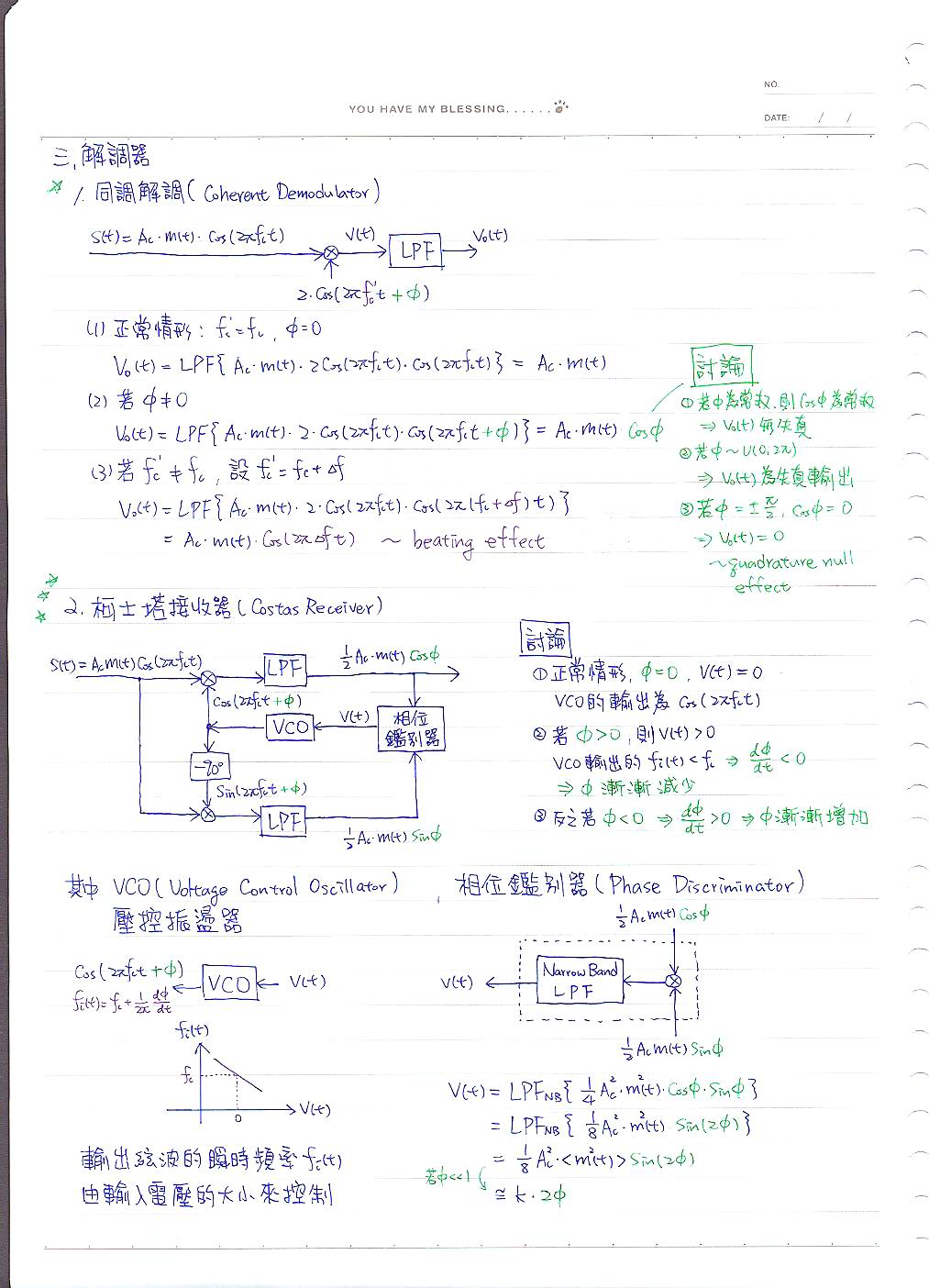

- DSB-SC (Double Sideband - Suppressed Carrier)
![[圖]]()
![[圖]]()

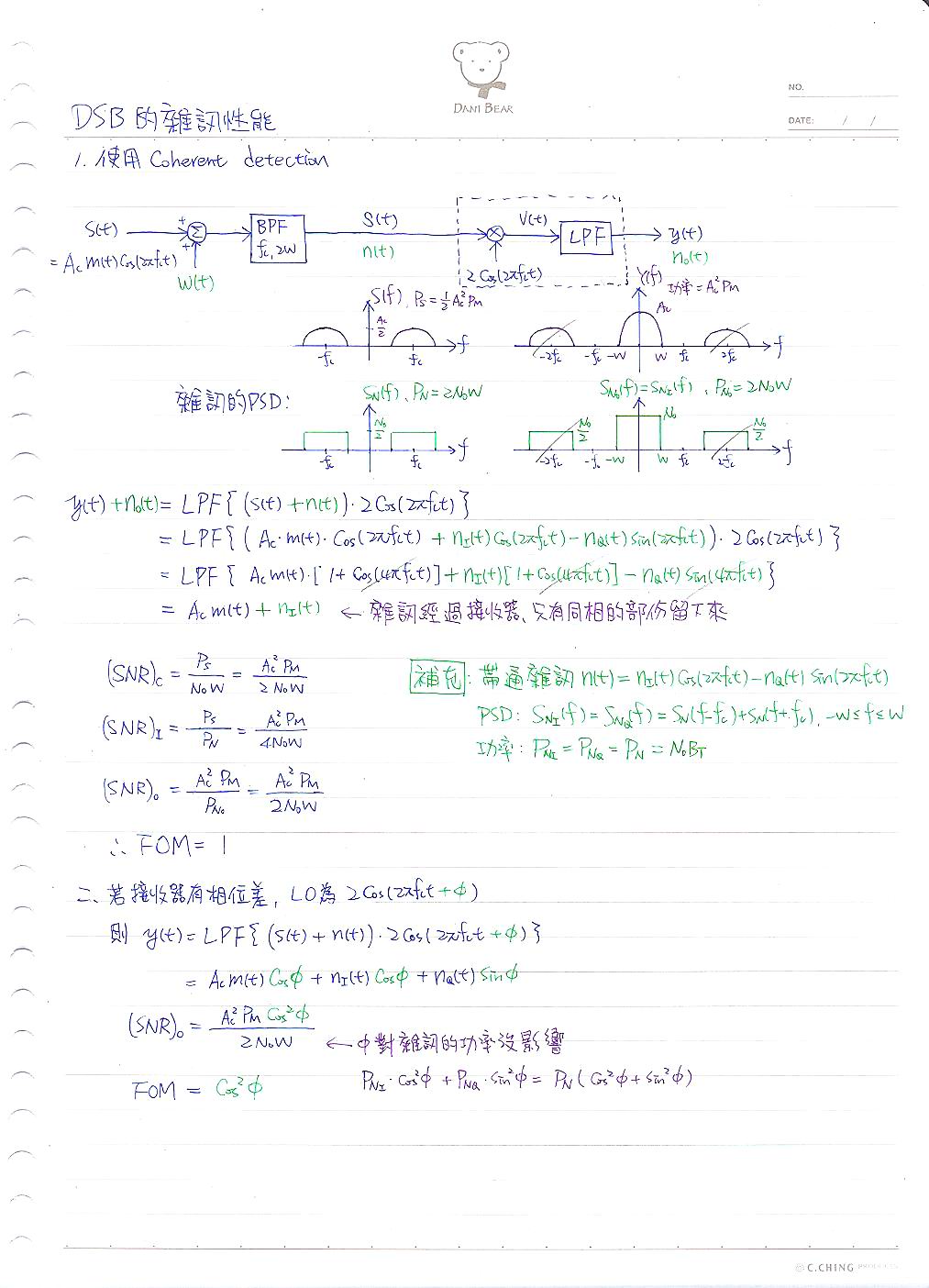

- DSB的雜訊性能
![[圖]]()

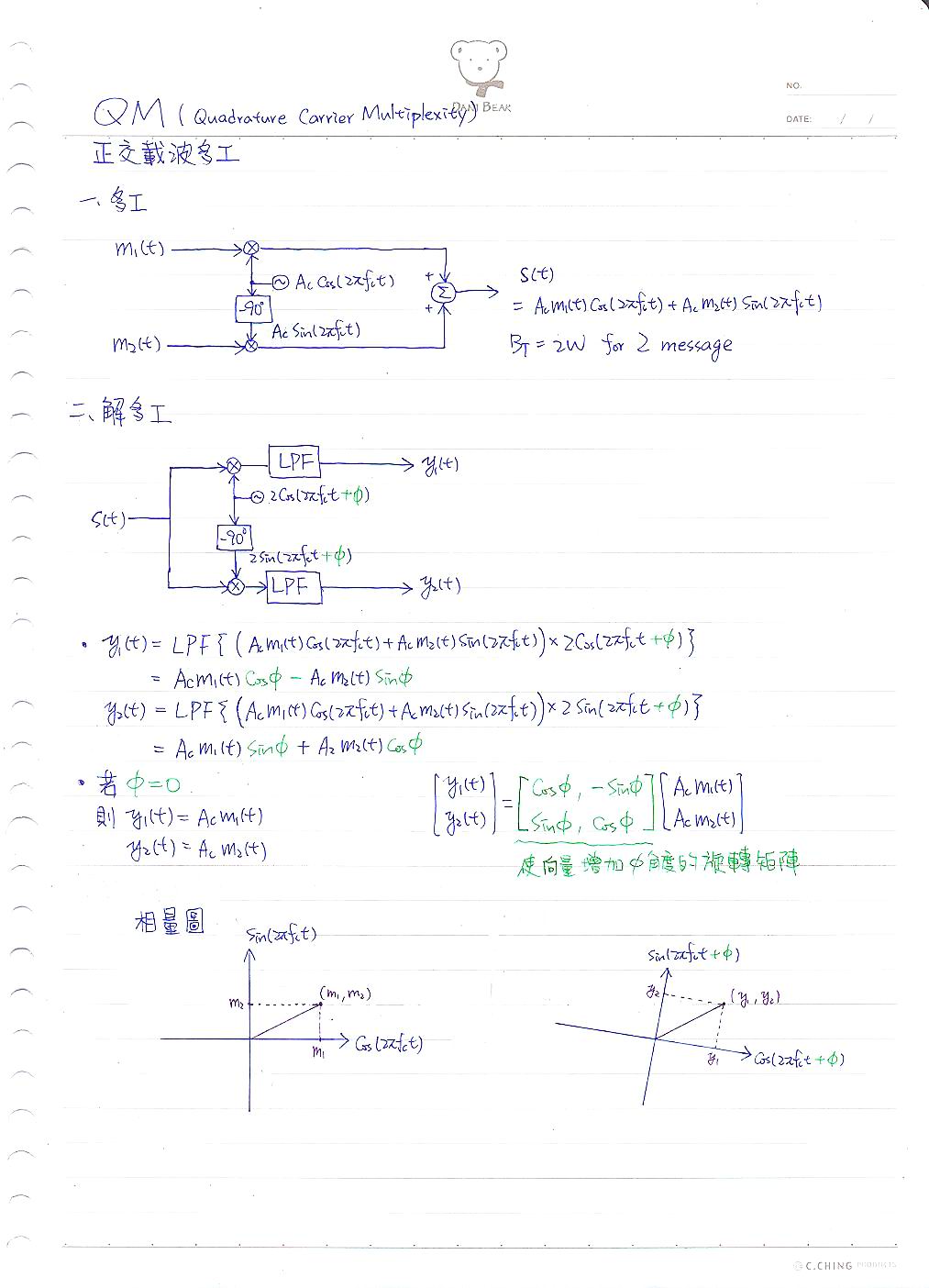

- QM (Quadrature Carrier Multiplexity) 正交載波多工
![[圖]]()

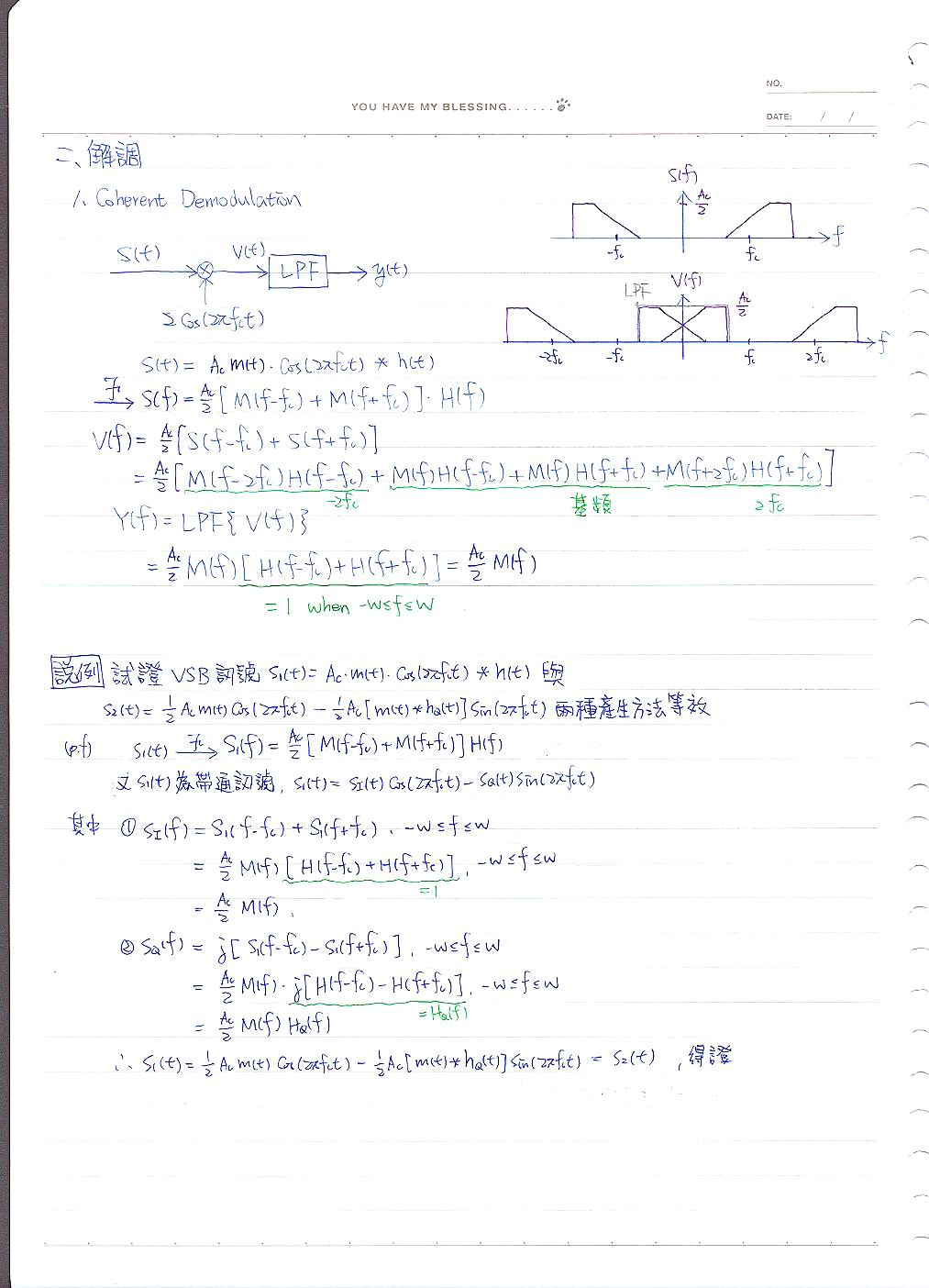

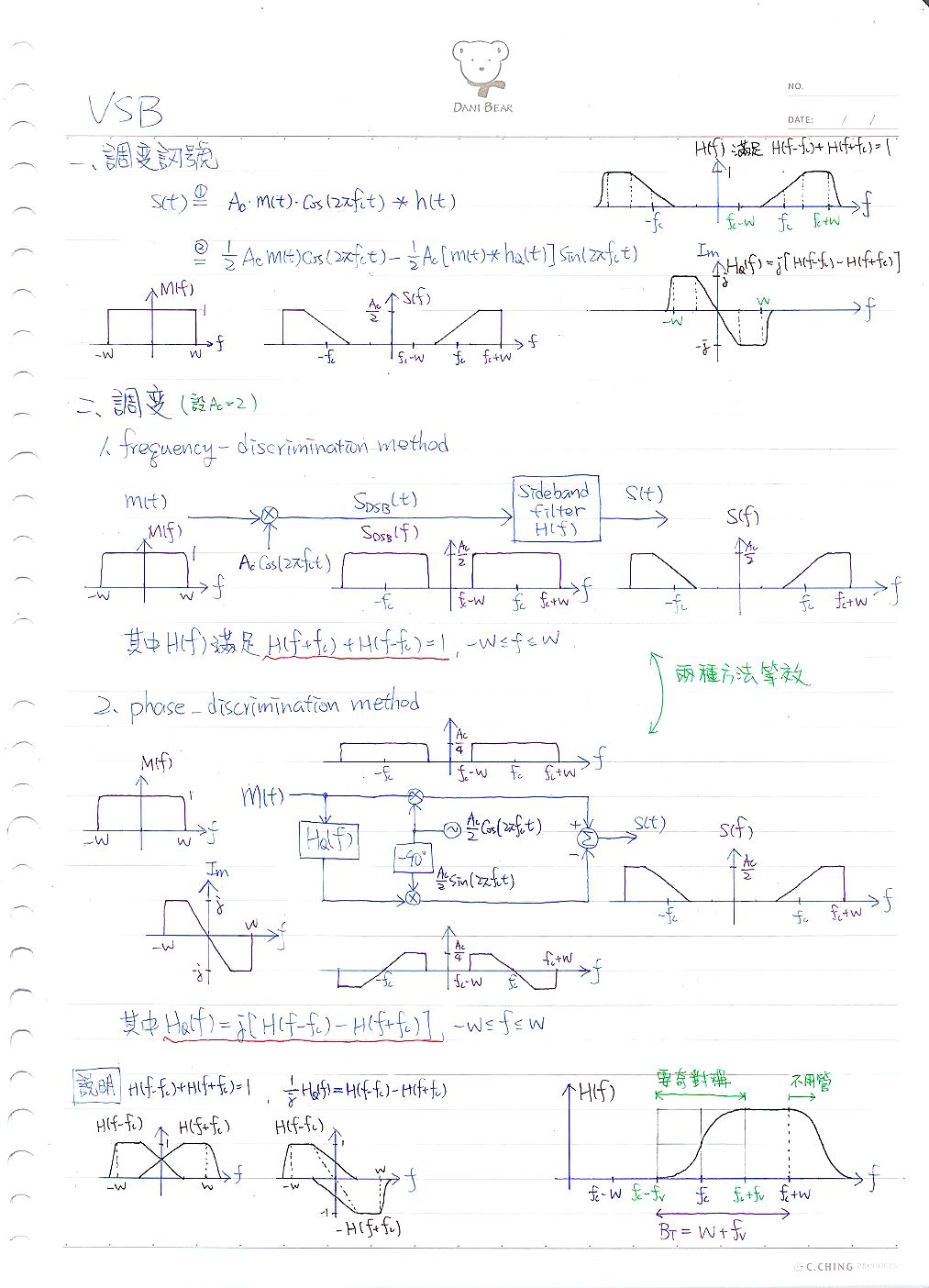

- VSB
![[圖]]()
![[圖]]()

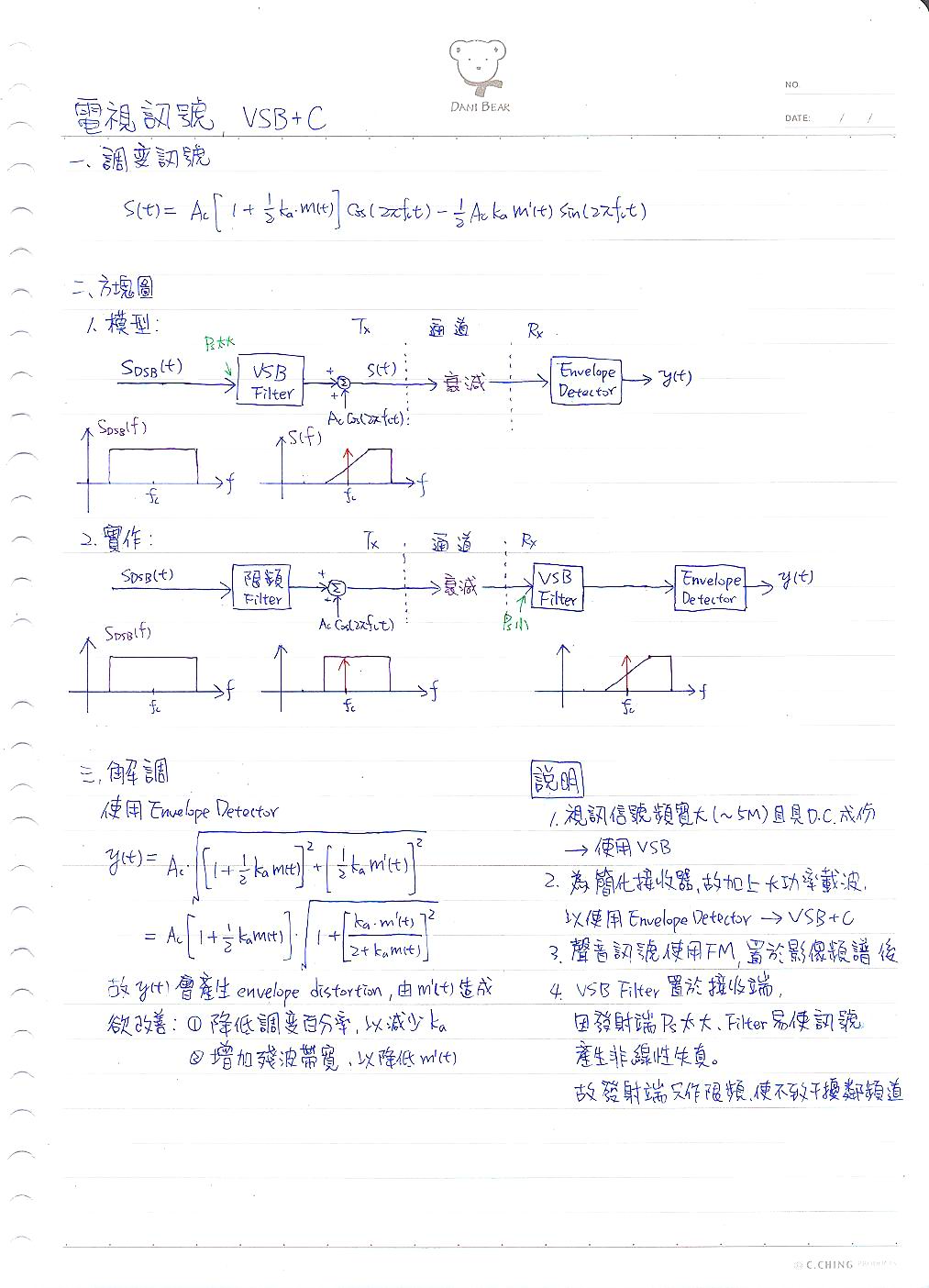

- 電視訊號 VSB+C
![[圖]]()

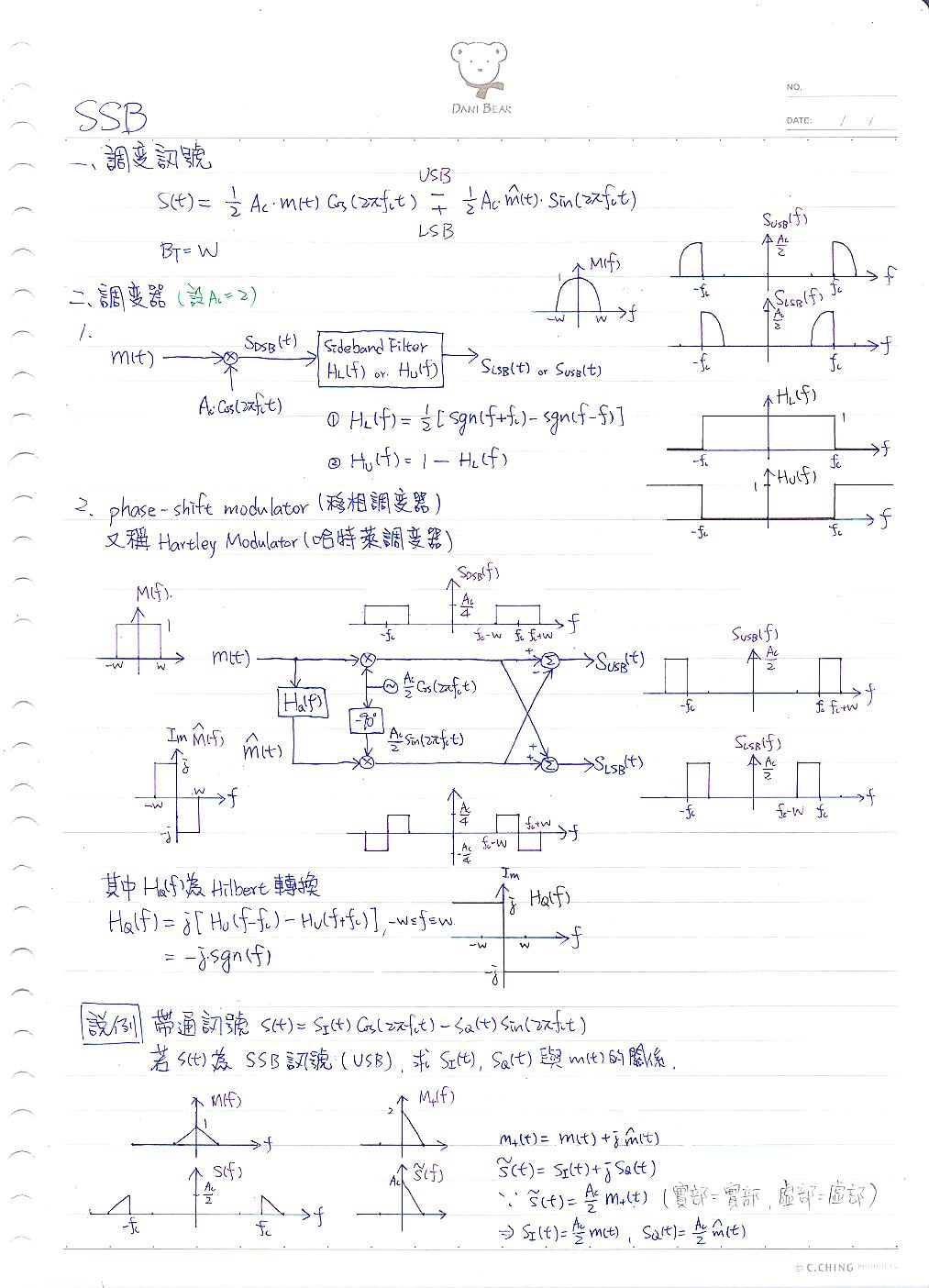

- SSB
![[圖]]()
![[圖]]()

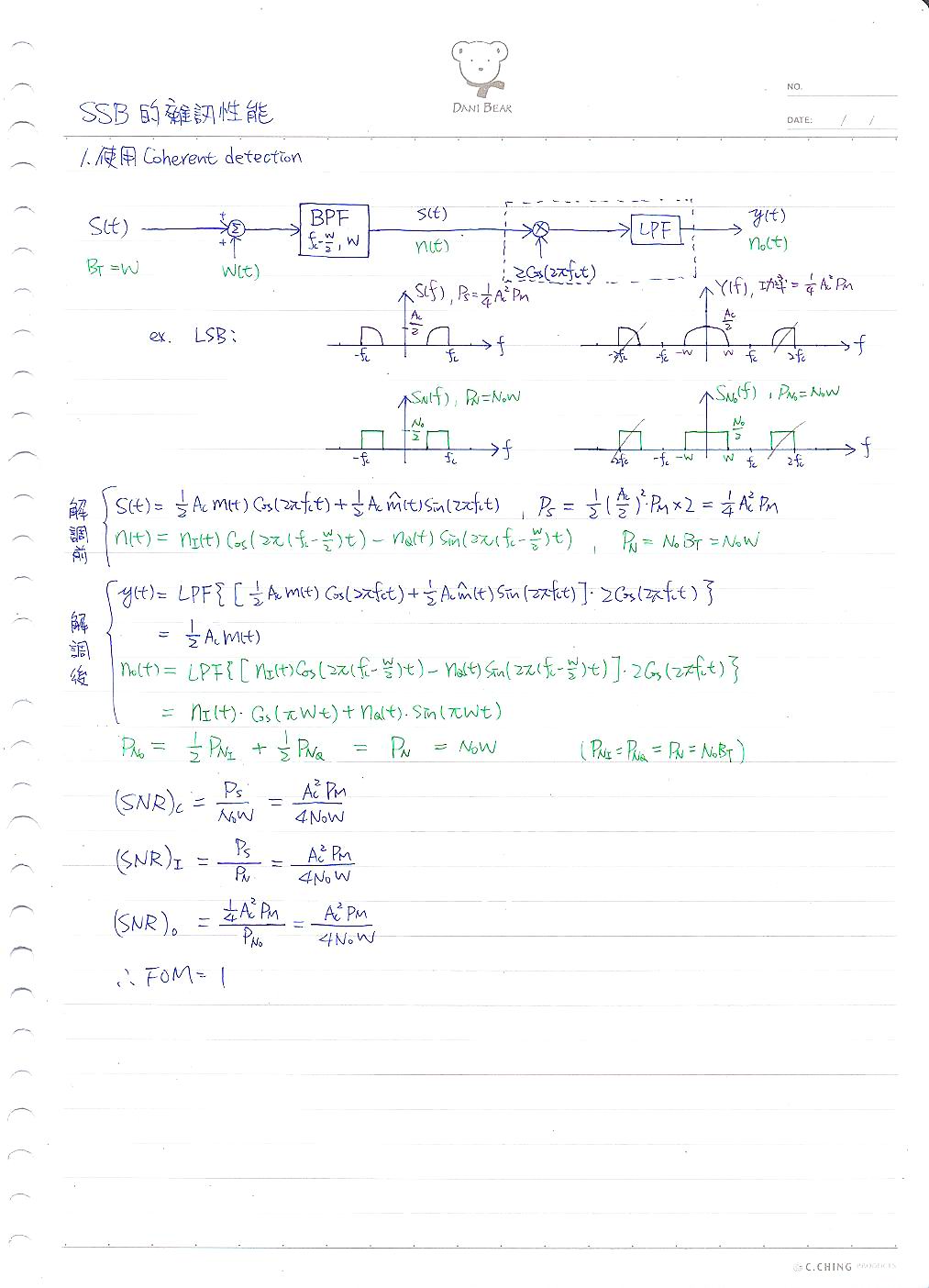

- SSB的雜訊性能
![[圖]]()

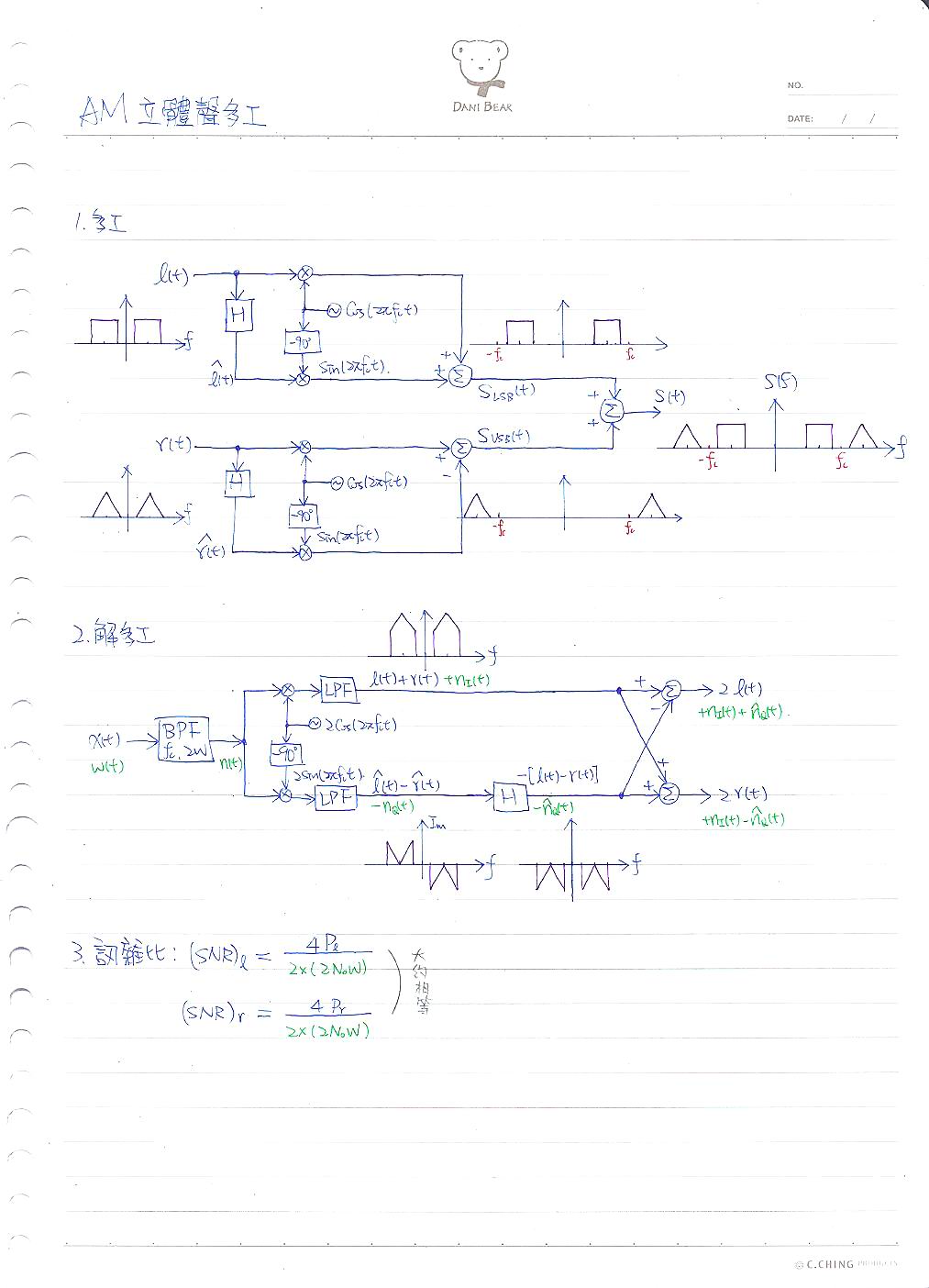

- AM立體聲多工
![[圖]]()
![[圖]](http://lh5.ggpht.com/-Vo56-pm9Wds/ToOCzJMVoTI/AAAAAAAAA_0/oNXYcEp3RAY/s1404/CN_note_ch4_001.jpg)
![[圖]](http://lh3.ggpht.com/-DXIUfm5FeNk/ToOCy7oUriI/AAAAAAAAA_s/yj8LWNf2SZM/s1404/CN_note_ch4_002.jpg)
![[圖]](http://lh3.ggpht.com/-9l3-pSxbsEM/ToOCyhyZW4I/AAAAAAAAA_o/du-8K0mpjzM/s1404/CN_note_ch4_003.jpg)
![[圖]](http://lh4.ggpht.com/-fsTd6tzS_K4/ToOCzKQAvII/AAAAAAAAA_w/cEfBF4LEQLU/s1404/CN_note_ch4_004.jpg)
![[圖]](http://lh4.ggpht.com/-ayvuh5fnvVw/ToOCzm8qzvI/AAAAAAAAA_4/rZ7peAPA4Uw/s1404/CN_note_ch4_005.jpg)
![[圖]](http://lh6.ggpht.com/-xa6edt4r4po/ToOCz--rXWI/AAAAAAAAA_8/iy2iNNALpzw/s1404/CN_note_ch4_006.jpg)
![[圖]](http://lh4.ggpht.com/-aXGPMVu0JDg/ToOC0G3My_I/AAAAAAAABAA/C2z_Ex3UzhQ/s1404/CN_note_ch4_007.jpg)
![[圖]](http://lh3.ggpht.com/-WlHo3rcv95w/ToOC0MAbX-I/AAAAAAAABAE/yJjXymwtIuE/s1404/CN_note_ch4_008.jpg)
![[圖]](http://lh3.ggpht.com/-iITttmnhX7w/ToOC0eryB4I/AAAAAAAABAI/7V04q_YzT-Q/s1404/CN_note_ch4_009.jpg)
![[圖]](http://lh5.ggpht.com/-08B0t8Ei0ik/ToOC0pLLQhI/AAAAAAAABAM/GlVPrhbYMkI/s1404/CN_note_ch4_010.jpg)
![[圖]](http://lh5.ggpht.com/-BZDT53Fe-N8/ToOC0q5fAoI/AAAAAAAABAQ/Vmgh7r3pDvU/s1404/CN_note_ch4_011.jpg)
![[圖]](http://lh6.ggpht.com/-tQrhjrSfsgo/ToOC0wxfpwI/AAAAAAAABAU/xSgnc57xmzc/s1404/CN_note_ch4_012.jpg)
![[圖]](http://lh6.ggpht.com/-GegyCg-2EdQ/ToOC1IOunTI/AAAAAAAABAY/IyofZeGIR-U/s1404/CN_note_ch4_013.jpg)
![[圖]](http://lh6.ggpht.com/-Qz1qDLSGmXY/ToOC1PdWRyI/AAAAAAAABAc/Fe-OiPBmq4E/s1404/CN_note_ch4_014.jpg)
![[圖]](http://lh4.ggpht.com/-bepxZQl9FDU/ToOC1cVvulI/AAAAAAAABAg/_tXxhe3gy9c/s1404/CN_note_ch4_015.jpg)
--
