作者 標題 [通訊] 通訊系統筆記 ch06 脈波調變
時間 2011年09月29日 Thu. PM 07:10:17

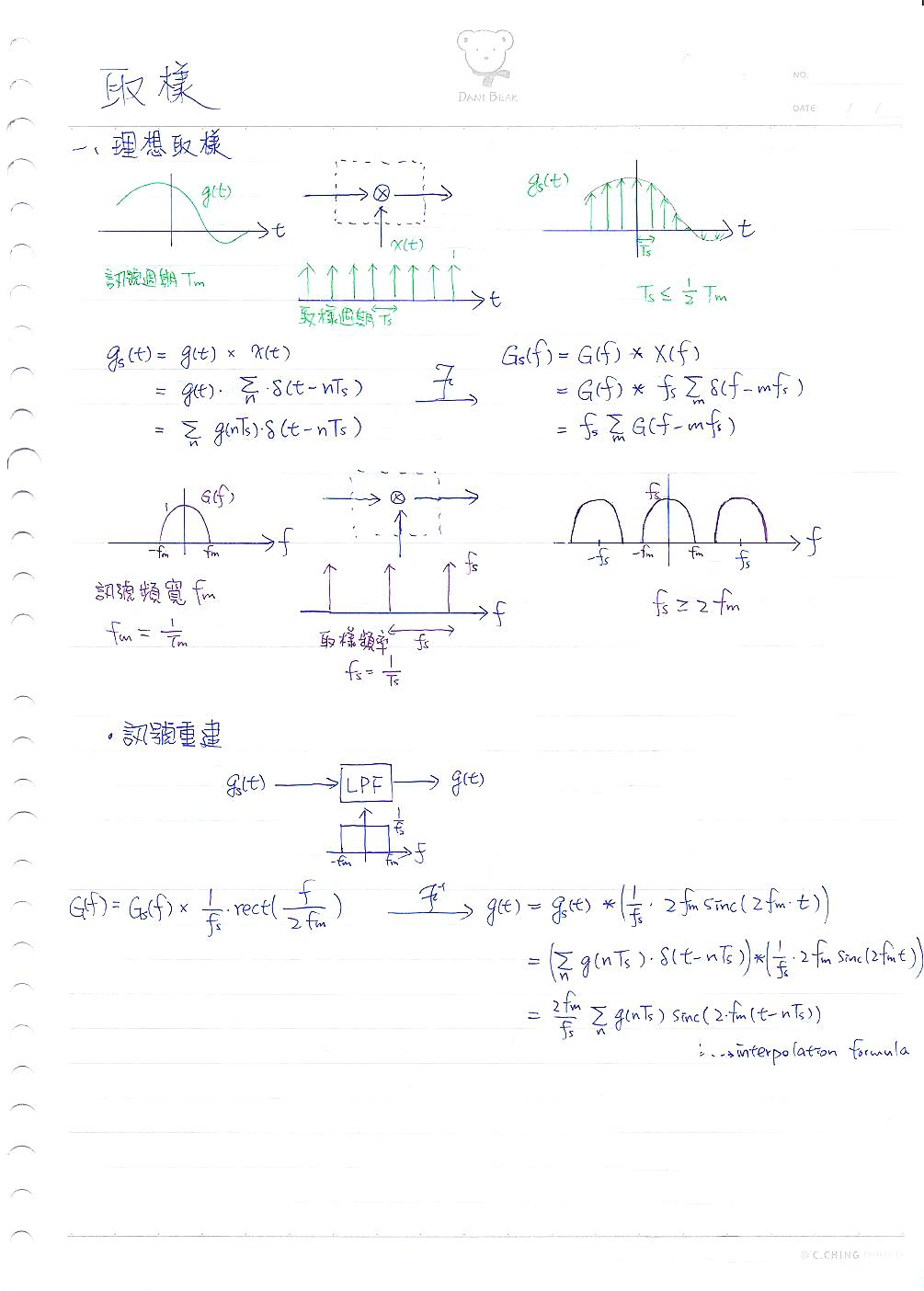

- 取樣
理想取樣
![[圖]]()

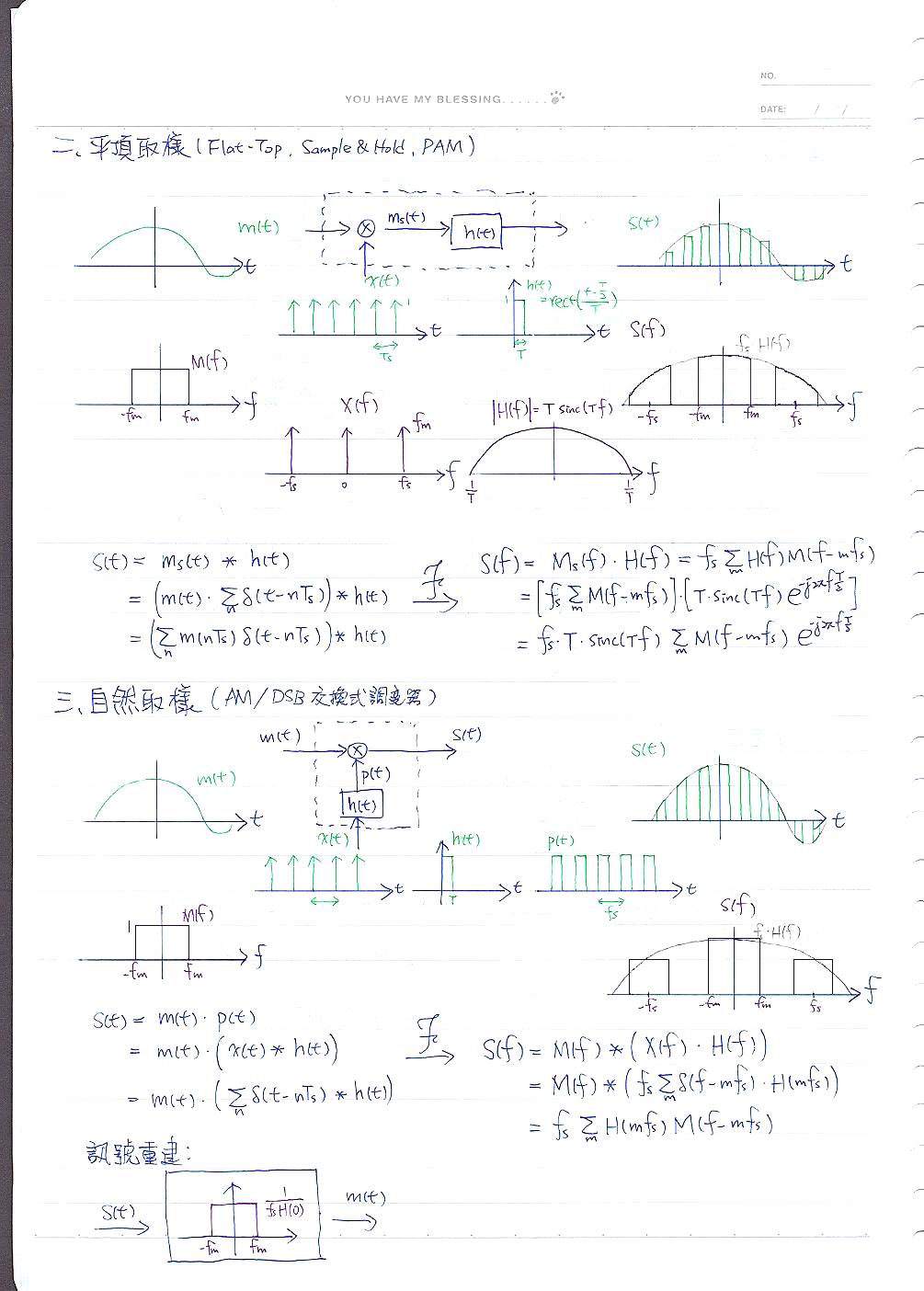

- 平項取樣 (Flat-Top, Sample & Hold, PAM)
自然取樣 (AM/DSB交換式調變器)
![[圖]]()

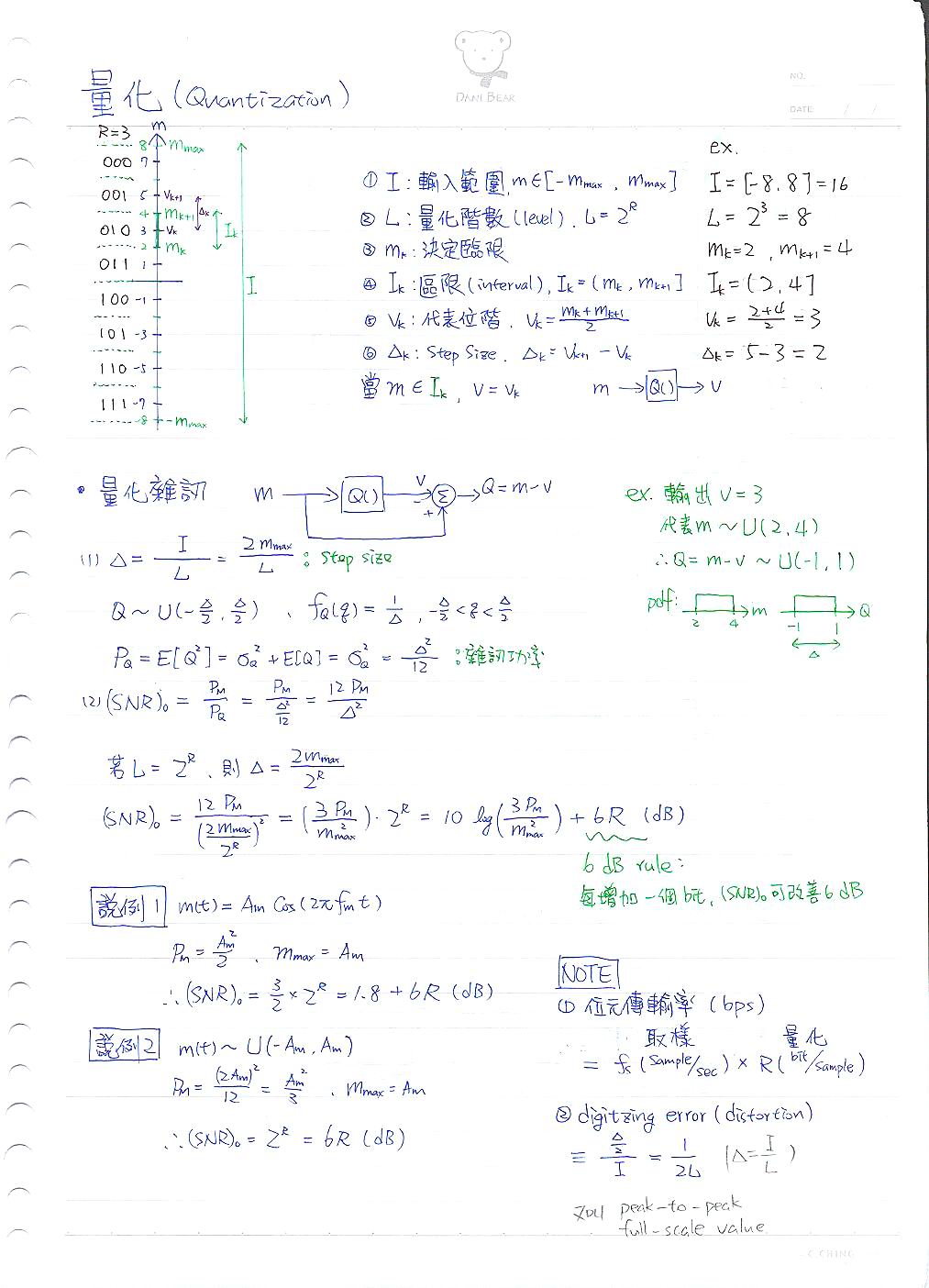

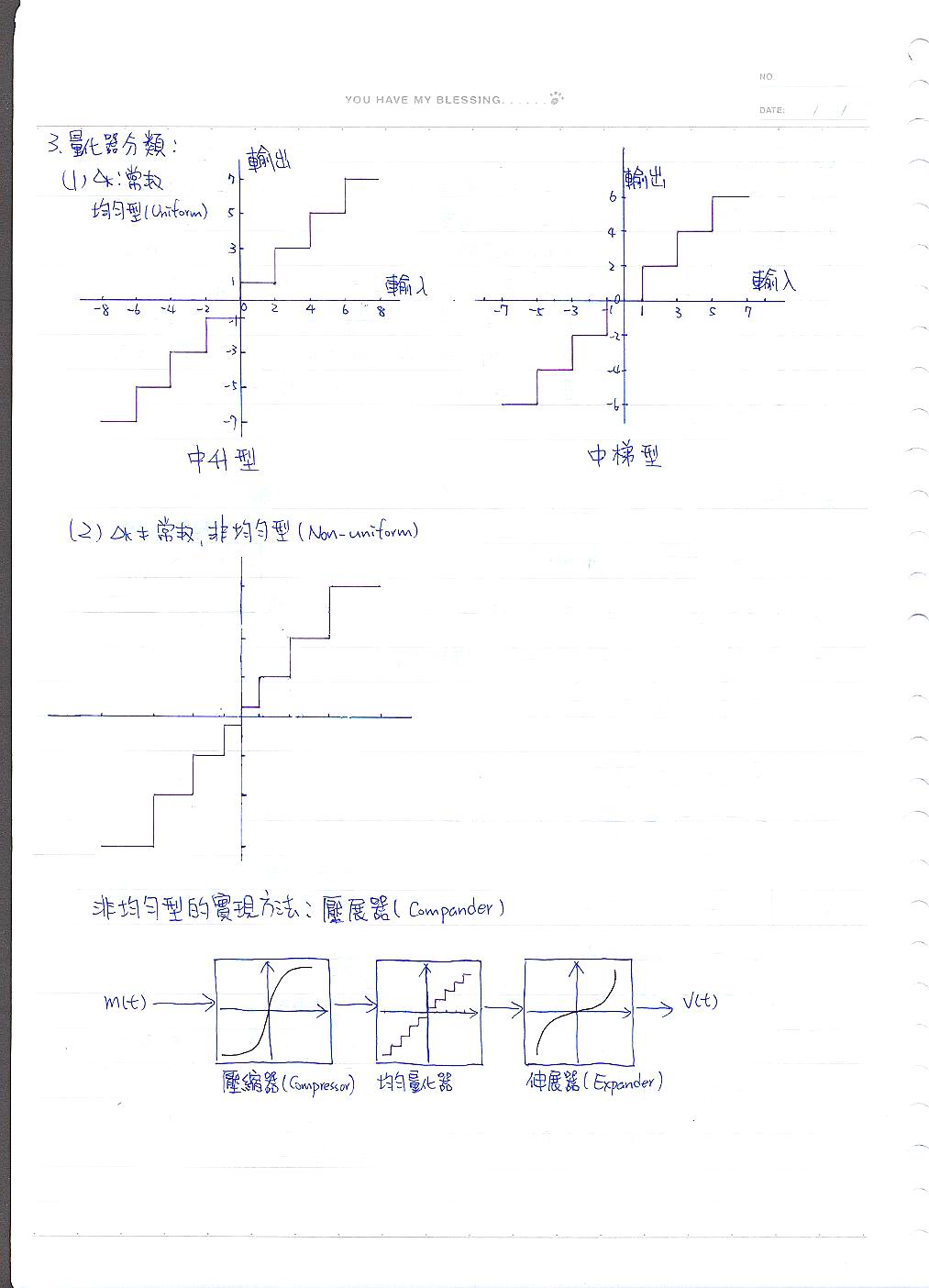

- 量化 (Quantization)
![[圖]]()
![[圖]]()

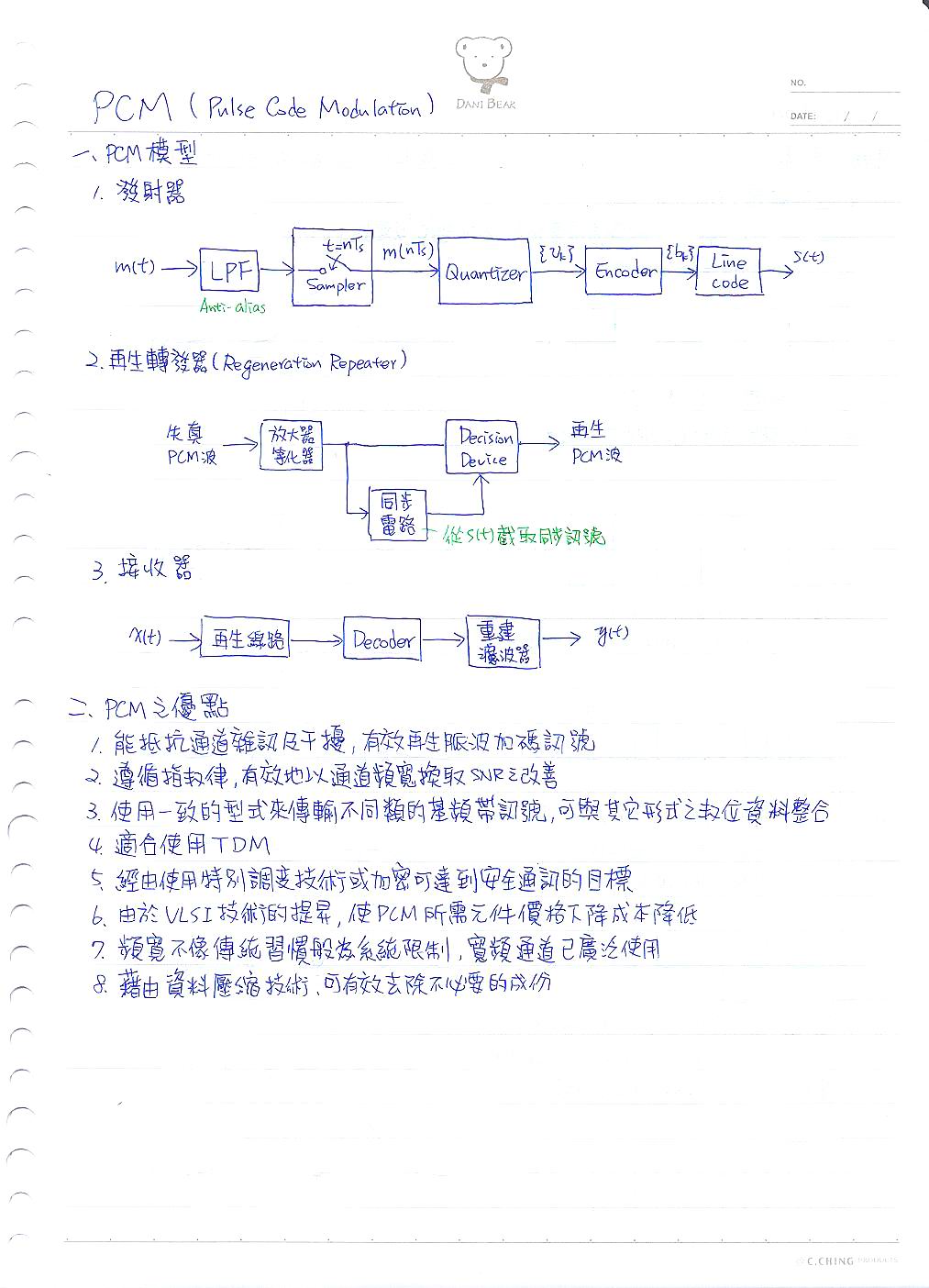

- PCM (Pulse Code Modulation)
![[圖]]()

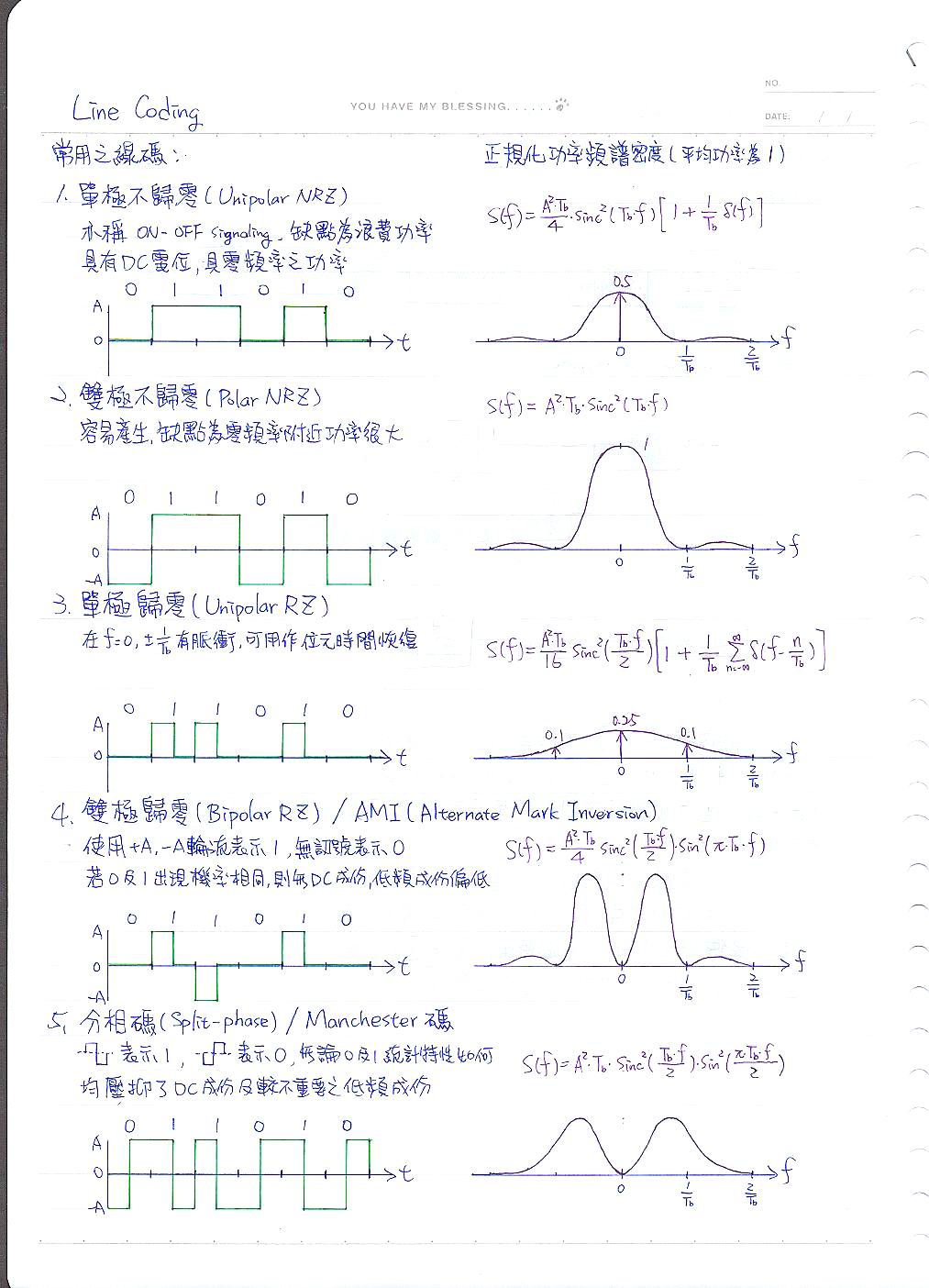

- Line Coding
1. 單極不歸零 (Unipolar NRZ) 2. 雙極不歸零 (Polar NRZ) 3. 單極歸零 (Unipolar RZ) 4. 雙極歸零 (Bipolar RZ) / AMI (Alternate Mark Inversion) 5. 分相碼 (Split-phase) / Manchester 碼![[圖]]()

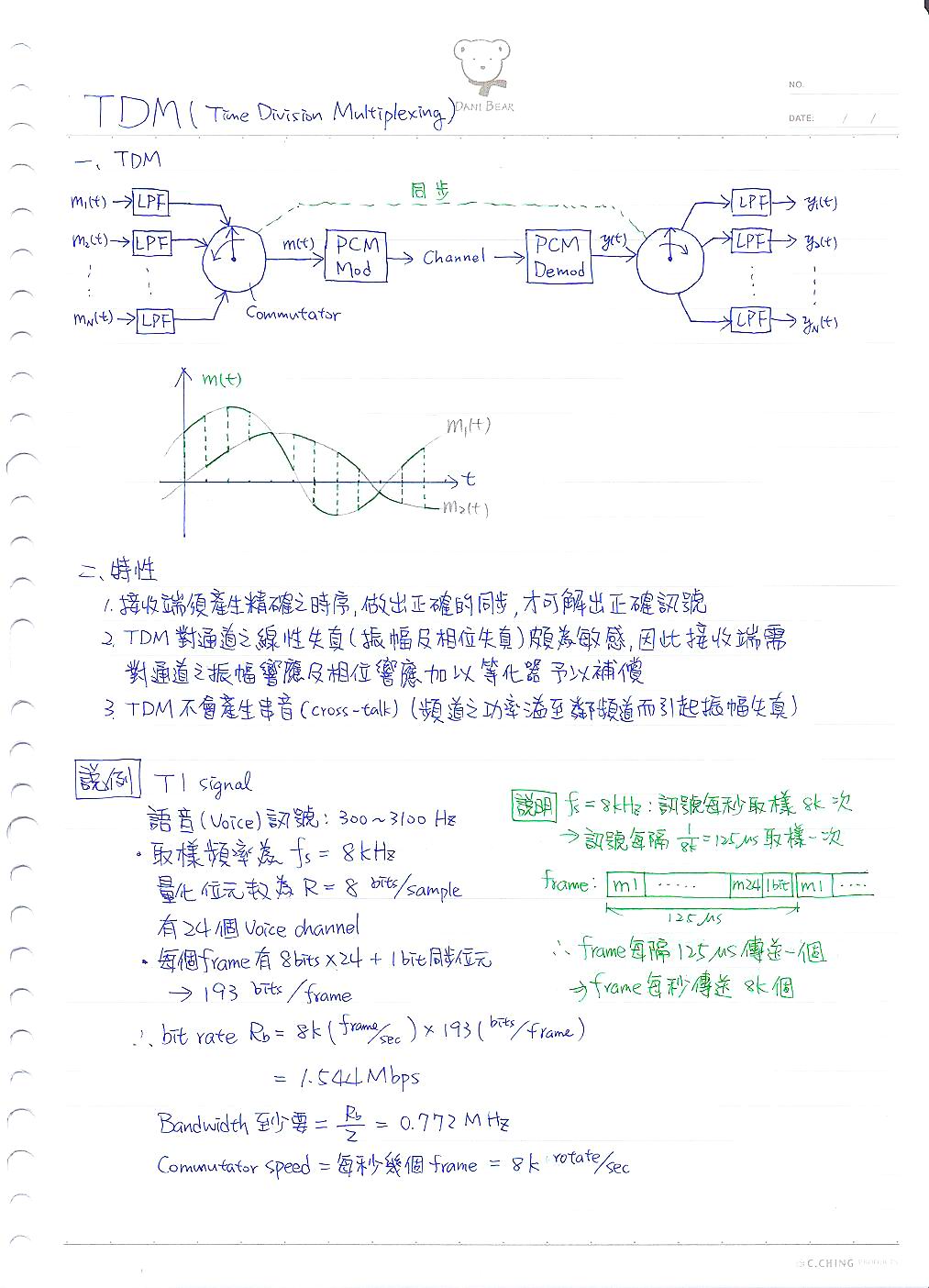

- TDM (Time Division Multiplexing)
![[圖]]()
- DM (Delta Modulation)
![[圖]]()
![[圖]](http://lh3.ggpht.com/-84QBxEYjL-A/ToODAYaKRLI/AAAAAAAABB4/wwZHV9_jX8I/s1404/CN_note_ch6_001.jpg)
![[圖]](http://lh3.ggpht.com/-SSxL0PcMEZw/ToODAeleZWI/AAAAAAAABBw/UITAzJ-Zvtk/s1404/CN_note_ch6_002.jpg)
![[圖]](http://lh4.ggpht.com/-OQmEH6kA1gw/ToODAmFyYjI/AAAAAAAABB0/wEeanmAG9Rw/s1404/CN_note_ch6_003.jpg)
![[圖]](http://lh3.ggpht.com/-ivPXc-Beuj8/ToODAyko0VI/AAAAAAAABB8/zqKknOnv-xI/s1404/CN_note_ch6_004.jpg)
![[圖]](http://lh5.ggpht.com/-KYP03IohJaQ/ToODBKwFaUI/AAAAAAAABCA/ZsJz0xTvaAI/s1404/CN_note_ch6_005.jpg)
![[圖]](http://lh4.ggpht.com/-oIuiX1Dz2wk/ToODBv4ek4I/AAAAAAAABCI/xgFHzNa33FQ/s1404/CN_note_ch6_006.jpg)
![[圖]](http://lh6.ggpht.com/-eYj2aUsZrPo/ToODBQe5uoI/AAAAAAAABCE/Cj13-DejKbE/s1404/CN_note_ch6_007.jpg)
![[圖]](http://lh4.ggpht.com/-36MBXjpqcv8/ToODBpzu77I/AAAAAAAABCM/ws0pWlhpfOk/s1404/CN_note_ch6_008.jpg)
--
