※ 本文為 applejone.bbs. 轉寄自 ptt.cc 更新時間: 2014-05-03 19:45:26
看板 PC_Shopping
作者 RHTZ (港都情人)
標題 Fw: [硬體] AVERMEDIA CV710極致錄影盒之PS4也能錄
時間 Thu May  1 00:51:23 2014



網頁好讀版 http://www.ptt.cc/bbs/PC_Shopping/M.1398876684.A.DE1.html
Fw: [硬體] AVERMEDIA CV710極致錄影盒之PS4也能錄 - 看板 PC_Shopping - 批踢踢實業坊 網頁好讀版 ---------------------------------------------------------------------------- ...


----------------------------------------------------------------------------

http://i.imgur.com/Tf1nZeol.jpg
一直有在玩實況的我一直對於現今市場上販售的擷取設備有些許不滿意, 因為藍光陣營有
那個HDCP的保護機制, 導致許多PlayStation 3以及PlayStation 4的遊戲都無法經過擷取
卡而來實況轉播到twitch平台上, 又從朋友那兒聽說的圓剛易錄盒 C875 似乎可以解決這
方面的問題, 剛好圓剛又推出新的USB3.0的EXTREMECAP U3外接式擷取盒, 可以擷取更高
的1920*1080 60fps, 於是就去搞了一台來試試看, 看看最新的是否能夠滿足我的需求.

http://i.imgur.com/fZybudfl.jpg
在還沒測試之前先來分享一下過去所買的擷取設備, 最早開始是用640*480的電視卡來實
況PlayStation 2的遊戲以及PlayStation 3的遊戲, 但解析度真的很低很難看, 當時就有
一張最神的可以到1280*720的擷取卡, 它叫做時立的HD60A, 從那個時候開始就沉浸在

720P的HD畫質內, 也陪伴了我好打了好幾個月的實況, 後來又想要追求更高畫質的表現,
於是後來又去買了圓剛的H727, 可走HDMI, 也可達1080P的電視擷取卡, 只可惜碰到
HDCP, HDMI的輸入功能就等於廢在那邊, 也有去信去詢問圓剛看有無解能來協助處理, 但
牽扯到重重的法規, 於是就放棄了.

http://i.imgur.com/1mla63tl.jpg
至於外接的擷取裝置目前手邊也有兩組, 一組是最早期所買的AV端子擷取卡, 但也因畫質
太差故冰封起來. 後來去年生日前夕就去大陸淘寶購買了HD82E來當成自己的生日禮物,
也成功的擷取訊號來遊戲, 但還是覺得不夠理想, 原因如下:
1. 只有筆電才能使用, 而且也不是每台筆電都有express card的接口.
2. 筆電效能有限, 所以絕大部分只是把筆電當成是螢幕來使用.

http://i.imgur.com/k9tzm4Al.jpg
聽完一連串碎碎念以後, 而今天要來測試的AVerMedia EXTREMECAP U3外接影像擷取裝置
, 外觀是黑色的鏡面烤漆, 上面有產品型號, 以及一個指示燈.

http://i.imgur.com/k7R9tI5l.jpg
接口由左至右依序為: 色差端子輸入接口 / HDMI輸入接口 / USB3.0接口

http://i.imgur.com/pnJASxQl.jpg
底部為黑色橡膠軟墊, 具有防滑功能
中間一張產品相關資訊 (產地 / 檢磁 / 型號 / 序號..等)

http://i.imgur.com/HFbLkwSl.jpg
配件則有1條複合式色差轉接線材, 1條USB3.0的訊號線, 以及使用說明書.

http://i.imgur.com/nEM1q1Dl.jpg
USB3.0訊號線的Micro-B接口是接在CV710, 另外一端則是安裝在電腦端上

http://i.imgur.com/CA2AjmIl.jpg
安裝好以後, CV710上的指示燈會呈現藍色

http://i.imgur.com/aC4QeGrl.png
[圖]

由於配件中沒有附安裝驅動光碟, 台灣似乎還沒上市, 只能先從國外的官網上網下載驅動
來使用
安裝完畢後桌面上就會出現這兩個小icon.

http://i.imgur.com/zz8VHqil.gif
[圖]

在還沒開始錄製或是實況之前, 建議先開始AVerMedia USB3.0 Diagnosis Tool, 來測試
一下你的USB3.0品質能夠到哪邊, 最高是1920*1080 60p (我的筆記型電腦是x230i , 居
然能跑到最高有點驚喜XD


http://i.imgur.com/QDPh4wal.gif
測試完USB3.0的品質後, 就可以開始AVerMedia RECentral來進行錄製設定.
過程中AVerMedia RECentral這套軟體都會引導你來做設定, 可以說相當便利, 因為真的
不難.


使用PlayStation 2 經由色差端子來進行錄製
http://i.imgur.com/l9qeVKyl.jpg
圖片中的黑色端子是色差的影像訊號, 分別為R/G/B,
而藍色的紅白端子則是負責接收聲音的

http://i.imgur.com/LCEjWO7l.jpg
只要按照色環把顏色給接對, 即可完成.

http://i.imgur.com/2t7N6Lml.jpg
PS2的影像就可經由CV710bypass到筆電上嘍, 錄製的過程中CV710的指示燈會呈現成紅色.

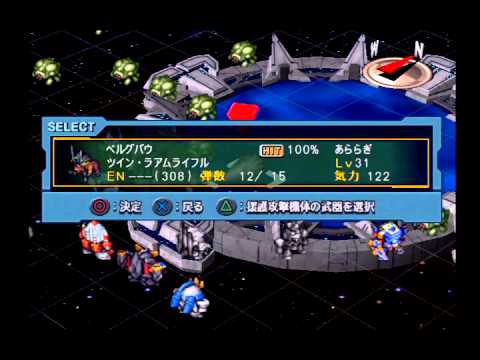

https://www.youtube.com/watch?v=VxbF-pL4M3U
AVerMedia ExTremecap U3 - PlayStation2 色差擷取 - YouTube
經由色差端子來擷取遊戲畫面, 設定值皆為預設, 錄製解析度為720*480 PlayStation2 - 第三次超級機器人大戰α


錄影畫面解析度為720*480, 而不是1280*720

使用PlayStation 3 經由HDMI端子來進行錄製
http://i.imgur.com/MGOE3FSl.jpg
接上去並把軟體開啟, 看到畫面的當下是很興奮的, 因為之前使用同品牌的H727並不會顯
示, 而CV710居然辦到了!

http://i.imgur.com/EkTMXDml.jpg
可是當要進行錄製時, 卻跳出HDCP的保護, 無法進行錄製.

http://i.imgur.com/C3WyEqyl.jpg
若要進行HDMI的錄製可能還是要換HD82E才有辦法


於是改回用色差端子來進行PlayStation3錄製測試....
PlayStation3這邊用色差端子是可以到1080P

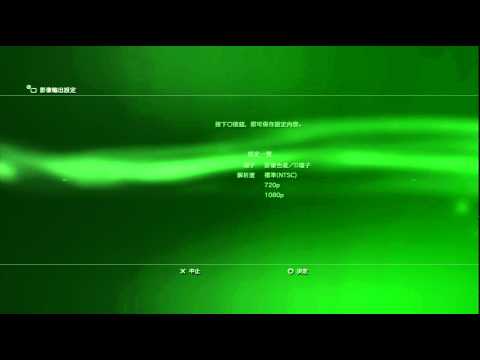

https://www.youtube.com/watch?v=ZawNvBbA9-k
AVerMedia ExTremecap U3 - PlayStation3 色差擷取 - YouTube
經由色差端子來設定輸出畫面及音源輸出, 設定值皆為最大流量及張數, 錄製解析度為1920*1080.


但僅現在選單, 因為部分遊戲仍是720P來進行

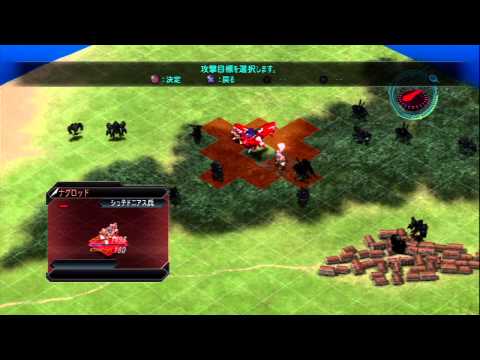

https://www.youtube.com/watch?v=d0Q_99ljnZQ
AVerMedia ExTremecap U3 - PlayStation3 色差擷取 - YouTube
經由色差端子來輸出遊戲畫面及音源, 設定值皆為最大流量及張數, 錄製解析度因遊戲畫面自動調整為1280*720. PlayStation3 - 第二次超級機器人大戰OG


使用PlayStation3開啟第二次超級機器人大戰OG, 進入遊戲則又跳回720P

使用PlayStation 4 經由HDMI端子來進行錄製
http://i.imgur.com/9rltJsVl.jpg
這邊一樣是走HDMI, 也是我第一次把PS4接在擷取裝置上.

http://i.imgur.com/LZeDqUzl.jpg
而要進行畫面擷取或是錄製時, 一樣跳出HDCP的保護

http://i.imgur.com/rRuCBsIl.gif
但就在今天PlayStation 4 發布了Ver 1.70的韌體, 是可以把HDCP給關閉來進行遊戲實況

http://i.imgur.com/ILDgPW8l.jpg
更新完畢以後, 在系統內就可以直接把HDCP給進行關閉.

http://i.imgur.com/Hvgcbfrl.jpg
手邊只有一片真三國無雙七可以來進行測試

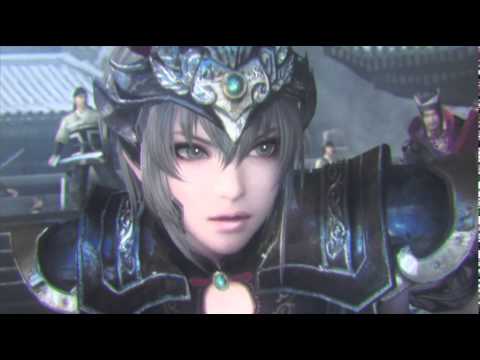

https://www.youtube.com/watch?v=dzrqP7lEAxk
AVerMedia ExTremecap U3 - PlayStation4遊戲畫面擷取 (HDMI) - YouTube 就在今天2014/04/30 PlayStation 4終於釋出Ver 1.70韌體, 可以針對HDCP來做開關, 因此擷取盒終於順利擷取到畫面, 並可以錄影喔喔


關掉HDCP後果然就可以來錄製遊戲了!
只不過前面的OP好像有點柔焦, 不知道是不是正常的?

http://i.imgur.com/kUYKcyYl.jpg
既然可以關掉HDCP, 那就順便拿一片藍光影片來測試看看是否能夠進行擷取.
結果如想像中的一樣, 藍光DVD只要沒有把HDCP打開就無法進行撥放, 也算是對片商的一
種保護機制, 畢竟解開HDCP的用意並不是要讓大家來側錄盜版影片的.

進行實況測試
http://i.imgur.com/JCqFxv2l.png
由於家中網路的資費方案是20M/5M, 於是在影片設定直接把影像位元率設定成4.0Mbps,
音效設定成128Kbps, 張數為25, 其餘設定不變.

http://i.imgur.com/Ldlhokxl.jpg
使用筆電Thinkpad x230i與CV710來做實況, 其實還是會吃到CPU的資源, 但以Core
i3-2370M來講表現算不錯, 如果在桌上型電腦使用Core i5以上等級的CPU, 應該會更省資
源才是.

心得大概就下面幾點
1. 台廠終於出USB3.0的外接擷取盒
2. 對於不太會設定實況的新手玩家, AVerMedia RECentral的軟體設計真的很人性, 可以
   快速上手
3. PlayStation 4 終於開放遊戲可關閉HDCP的設定了, 期待接下來PlayStation 3也能夠
   跟進.

以上就是這次的開箱介紹, 謝謝.


※ 發信站: 批踢踢實業坊(ptt.cc)
※ 編輯: RHTZ (59.127.151.105), 05/01/2014 00:51:45
※ 編輯: RHTZ (59.127.151.105), 05/01/2014 00:52:01
FertilizerN :60FPS丟到youtube只能看半殘30FPS1F 05/01 01:27
對  可能未來看youtube會不會改
s25g5d4     :話說讓實況軟體擷取圓剛的播放軟體就可以繞過 HDCP2F 05/01 01:43
s25g5d4     :了阿
有try過, 會一片黑
YouCantGetME:請問可以傳4M到utube看低流量馬賽克狀況嗎 謝謝:D4F 05/01 02:28
多少都會, 但不知道是不是硬體的問題, 昨天晚上跟朋友測了一整晚無解
tint        :我覺得可以直接買個規避HDCP的黑盒子5F 05/01 02:29
這是不能戳的咪咪, 而且要接好多設備, 看起來就很凌亂阿
其實目前左岸的"時立"就有很多相關的產品可以做這方面的規避
圓剛雖然把實況軟體給整合進去, 但講到價格可能還是會讓許多玩家難以選擇
※ 編輯: RHTZ (59.127.151.105), 05/01/2014 09:33:40
tint        :時立後來也有比較守規矩了 只有Beta版驅動才能規避6F 05/01 10:20
tint        :其實黑盒子滿方便的 遇到老舊不支援HDCP的螢幕/電視
tint        :拿來接需要HDCP的機器也都可以用
iuytjhgf    :有帶解DHCP的設備阿 花不花的起的程度而已9F 05/01 18:02
YouCantGetME:馬賽克可能還是硬壓能力不足造成 用OBS配軟壓4M看看10F 05/01 20:35
iuytjhgf    :基本上 要硬解就是犧牲畫質換取效率 這不是常識嗎11F 05/01 22:59

--
