這次DIY的機種名字叫 「Prusa i3」

在分享之前先向原創分享的作者致意, 所有的資料你都可以在這裡獲得,網址：http://reprap.org/wiki/Prusa_i3

根據零件表首先要先買一堆五金..

▼照片: 五金





有 螺絲/螺帽/華司/直線軸承/608zz/f106zz/同步齒/皮帶....好多阿～～

根據開源的資料開始壓克力機構的雷射切割,

▼照片: 壓克力組裝完成



這組裝時間很短, 約需14分鐘即可.

由於是雷射切割所以非常精準.你一定會好奇, 我為什麼組裝這麼多台, 後面會說明～

▼再來就是 鎖螺絲的天堂了=.=一直轉～一直轉～一直轉～



照片中的M8牙條+M8螺帽組裝完成的就是 Y軸總成( 印表機分為 X,Y,Z三軸 )

▼這時候... 五金最多的零件差不多都出現了..剩下一些機構零件的製作,這時候就是使用 3D印表機 列印 印表機零件了




▼全部的零件一共大約要列印2天,




有些人會質疑..印出來的零件, 精度可以嗎？(後面會加以驗證)

▼印好了零件, 在加上五金件, 就可以組裝出整體機構了..




▼這是Y軸總成上面的直線軸承, 藍色的就是用印表機列印出來的零件,照片中有3個直線軸承裝一起的就是X軸座,和三個限位開關.




X軸總成,包含了 噴嘴, 風扇, 和很關鍵的 「擠出機總成」.

▼安裝好 X,Y軸以後, 再來就是Z軸了...








這時候, 機構零件已經差不多了...

▼再來是 「電機」 部分..
▼先來馬達五顆 ( X,Y,ZZ,E )



▼噴嘴( 目前選用的是 Jhead )




▼主控版選用的是 Arduino Mega 2560 + RAMPS 1.4






另外在加 LCD + SD卡..(就可以不用接電腦直接列印了)//.....

當機構+電機都完成以後, 稍微整理一下線路..

▼拍一張美美的照片～～～ ^_^




剩下的就是韌體了, 上傳韌體以後, 就可以開始列印測試嚕～

▼上傳好韌體, 接著就是切片軟體的設定,由於要測試的參數非常多, 所以一次用三台做測試,大幅縮短時間..



根據我的經驗列印平台用玻璃的真平度是最優的(品質好,又便宜)

第一步就是調水平, 水平調的好是列印的第一步..

▼這個步驟一定要確實做好喔～






從此以後玩印表機不用再求老美了,在也不用打電話去美國, 買那個貴的要死的零件,還要等好久～～～

▼先來印一個層高(Layer) 0.05mm 非常細的美女～(生化版娜美人)
















▼英式電話亭 ( 萬聖節版 )




▼層高0.1mm 的憤怒的南瓜～




[夜燈版]




▼[鳥窩]

夜間版～




日間版～




▼[貓頭鷹情侶黨]



















▼很細緻的表面, 我最愛的部位 鳥爪




▼超級放大細部




▼[萬聖節之 厲陰房]

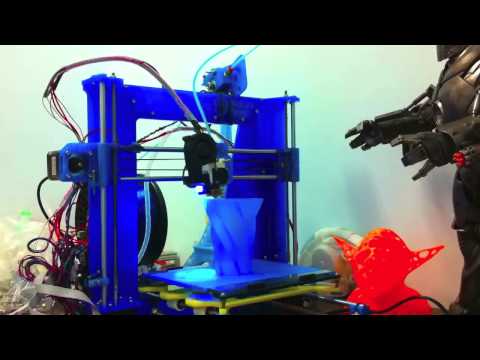

▼附上原型機的列印測試影片：


Tommy Lin

--
有一台就可以複製出N台 XD
