最近重新整理家裡的弱電線路，順便升級了一下全屋的網路設備，在這邊簡單分享一下我
的系統架構，也順便開箱一下新買的音響架

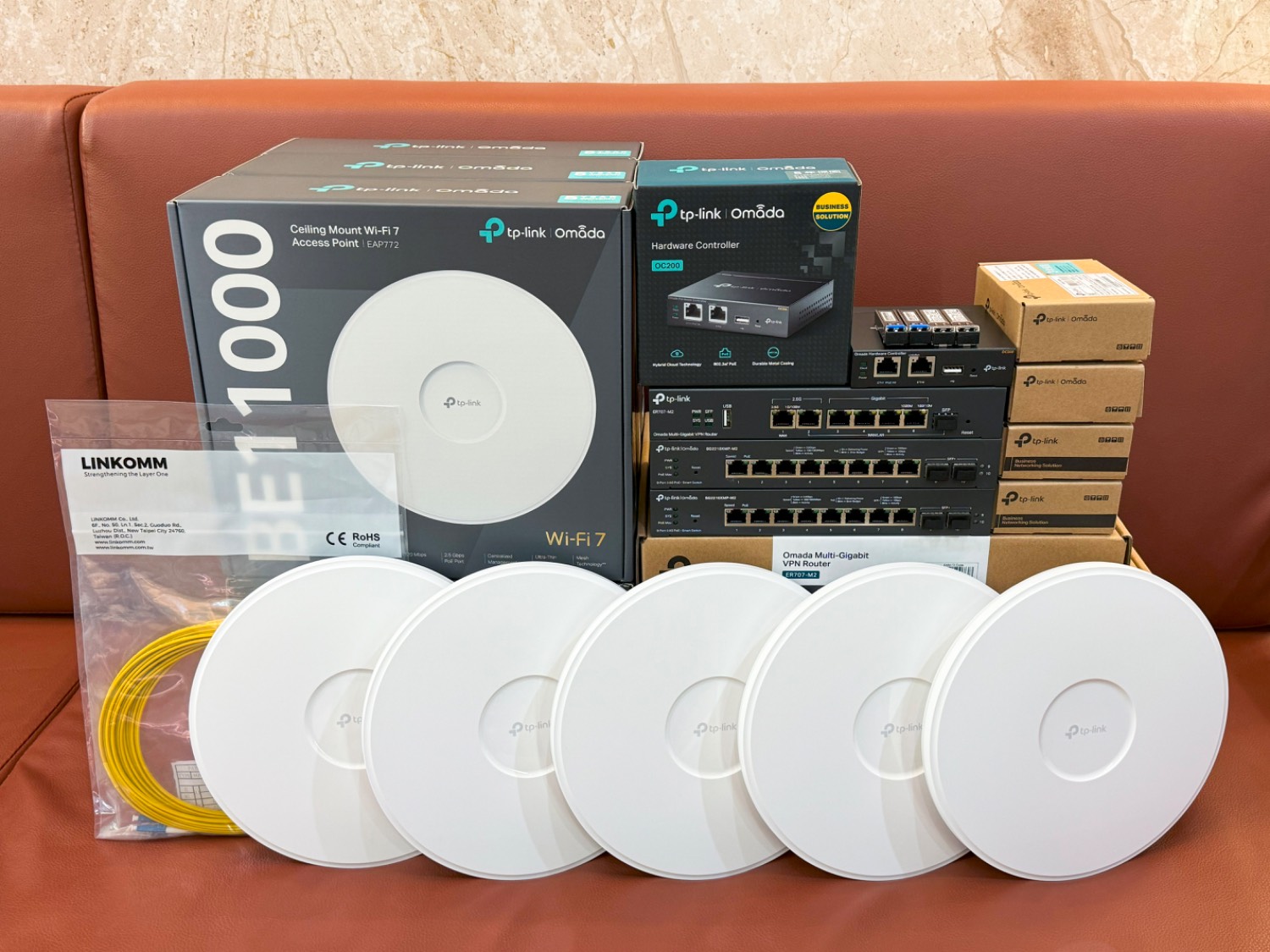

這次升級全套TP-Link Omada企業級的設備
比起一般常見的家用級設備，企業級的的彈性更高，可以根據安裝的環境去客製化，未來
如果有玩到AoIP的系統也可以直上

路由器：ER707-M2
交換器：TL-SG2210XMP-M2 x2
控制器：OC200
無線AP：EAP772 x5
光纖模組：TL-SM5110-LR x2、TL-SM311LS x2

https://meee.com.tw/mGHqjRA.jpg

家中網路是中華電信的光世代500M/500M
有請工程師把光纖從社區的光纖配線盒通過弱電箱拉到電視櫃下方，直接做光纖頭接到數
據機
省略掉中間的光纖收容盒，這樣少個接頭多少也可以減少光功率的損耗

由於中華電信的數據機都是招標後最低標的機器，效能跟穩定度只算是堪用而已
但光纖還是需要經過數據機做光電轉換和線路認證，才有辦法轉成我們常用的RJ45使用

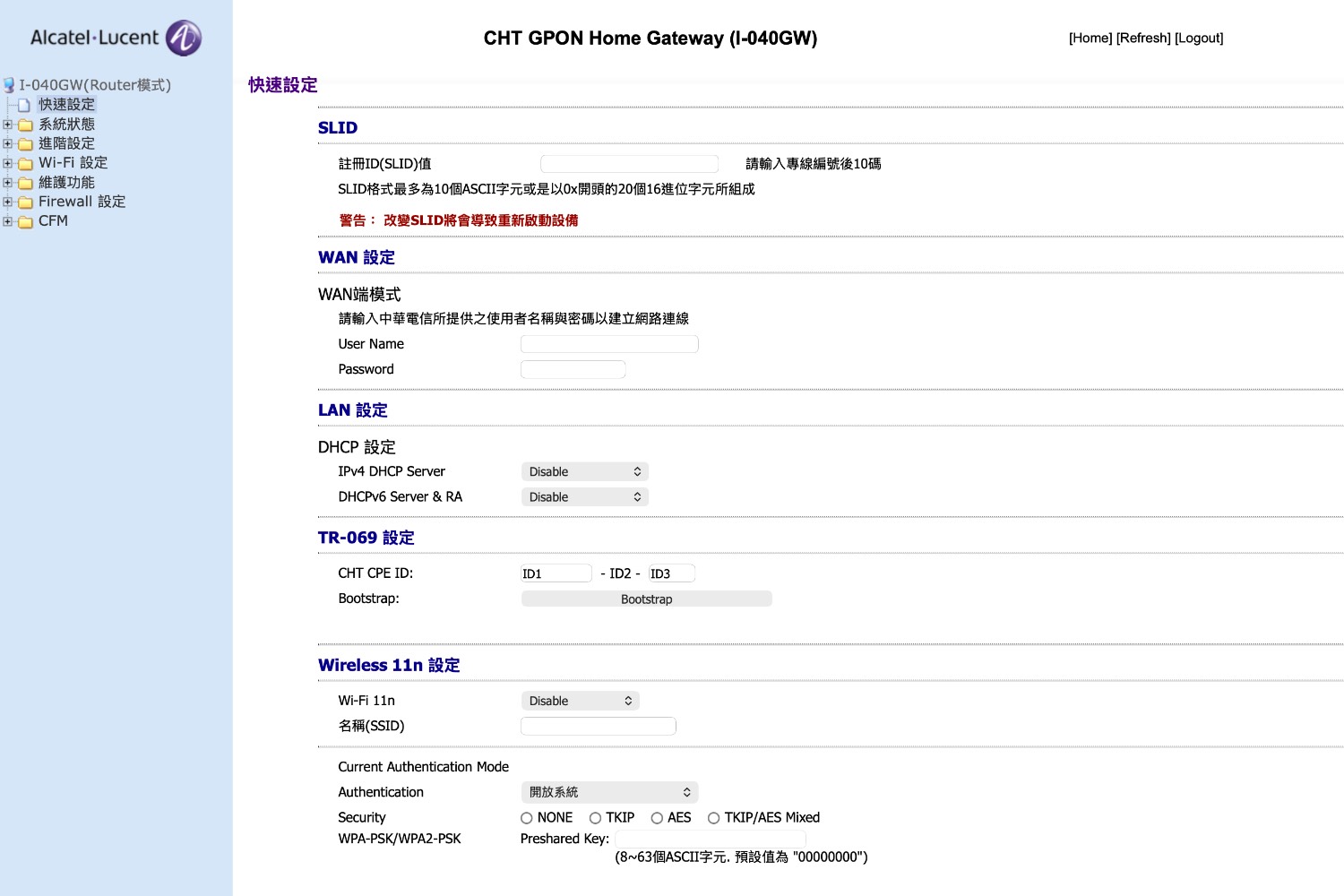

在不透過其他手段廢除數據機的情況下，可以從數據機的後台把用不到的功能都關掉
只保留最基本的Bridge模式，把PPPoE還有其他功能全部交給後端的路由器處理
不過每台數據機的介面跟可調整的東西會因為機型而異，還是要實際進去才知道

https://meee.com.tw/hlWUX8N.jpg
https://meee.com.tw/H7ttvgJ.jpg

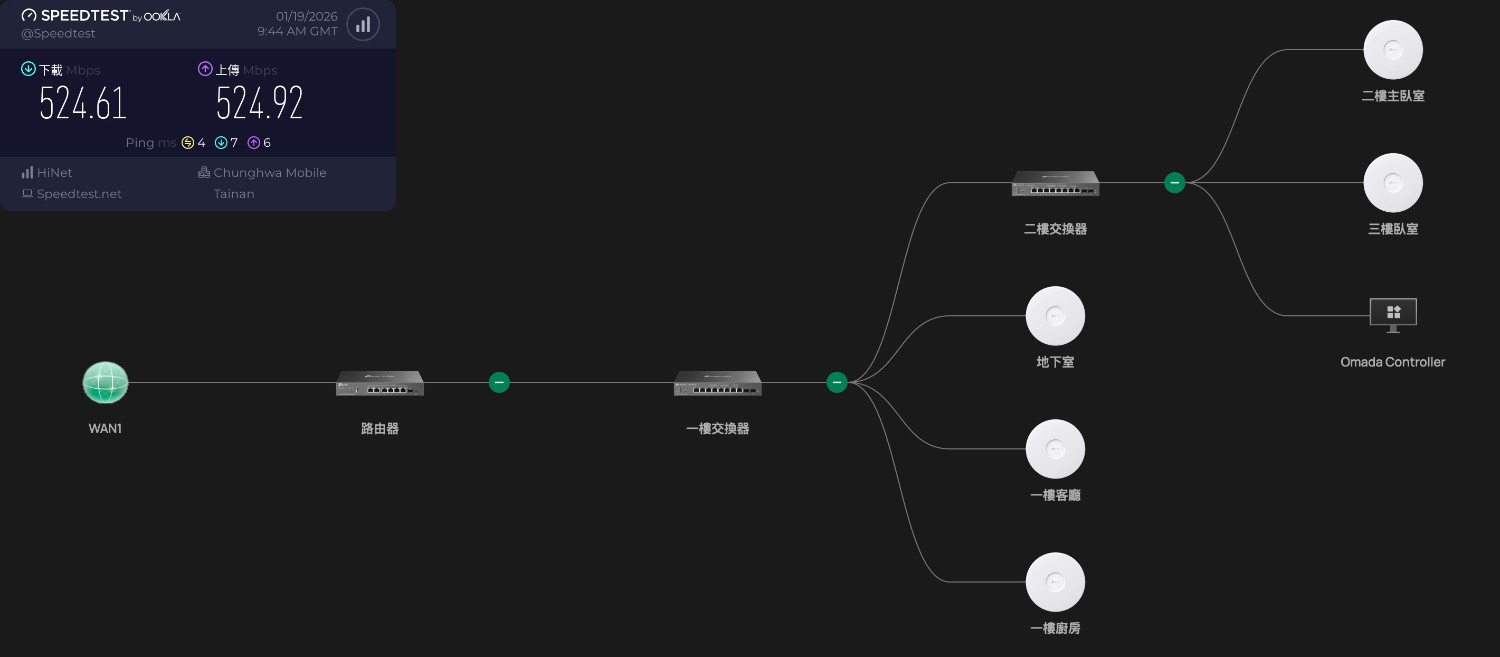

整體的網路架構是由路由器做防火牆進行PPPoE撥號，再透過兩台PoE管理型交換器把整棟
的網路串起來
骨幹為10G光纖，終端則是全2.5G PoE的配置，在全家人使用的情況下，區網跑滿2.5G應
該是沒問題

https://meee.com.tw/oDw0q9e.jpg

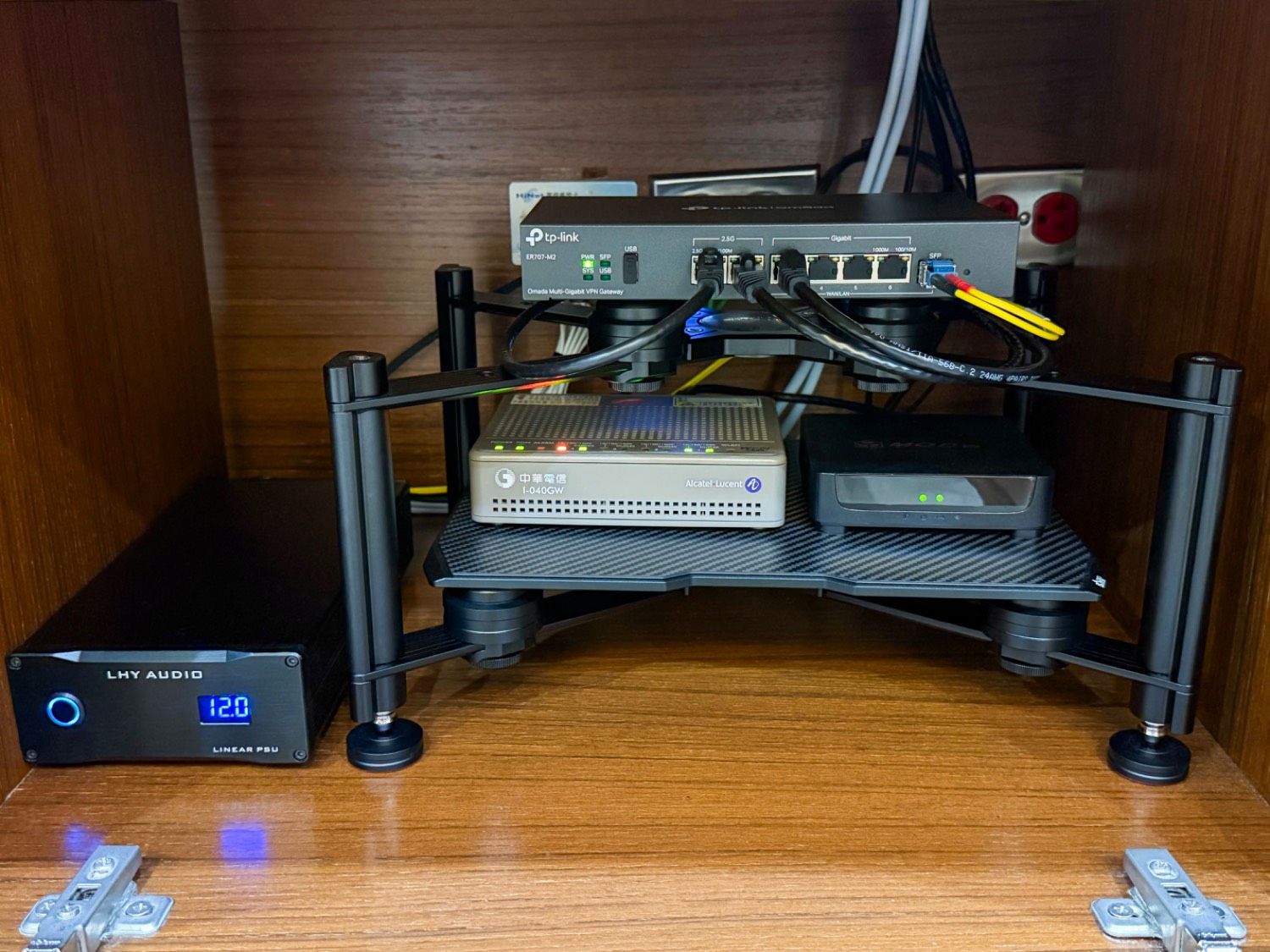

剛好電視櫃下方的空間很適合Audio Bastion 的桌面音響架
下層擺數據機、MOD，上層擺路由器，中間的腳墊還可以根據器材的大小去調整間距
旁邊的空間剛好夠放一台老虎魚80W的線性電源，給數據機和路由器供電

https://meee.com.tw/2dKzw76.jpg

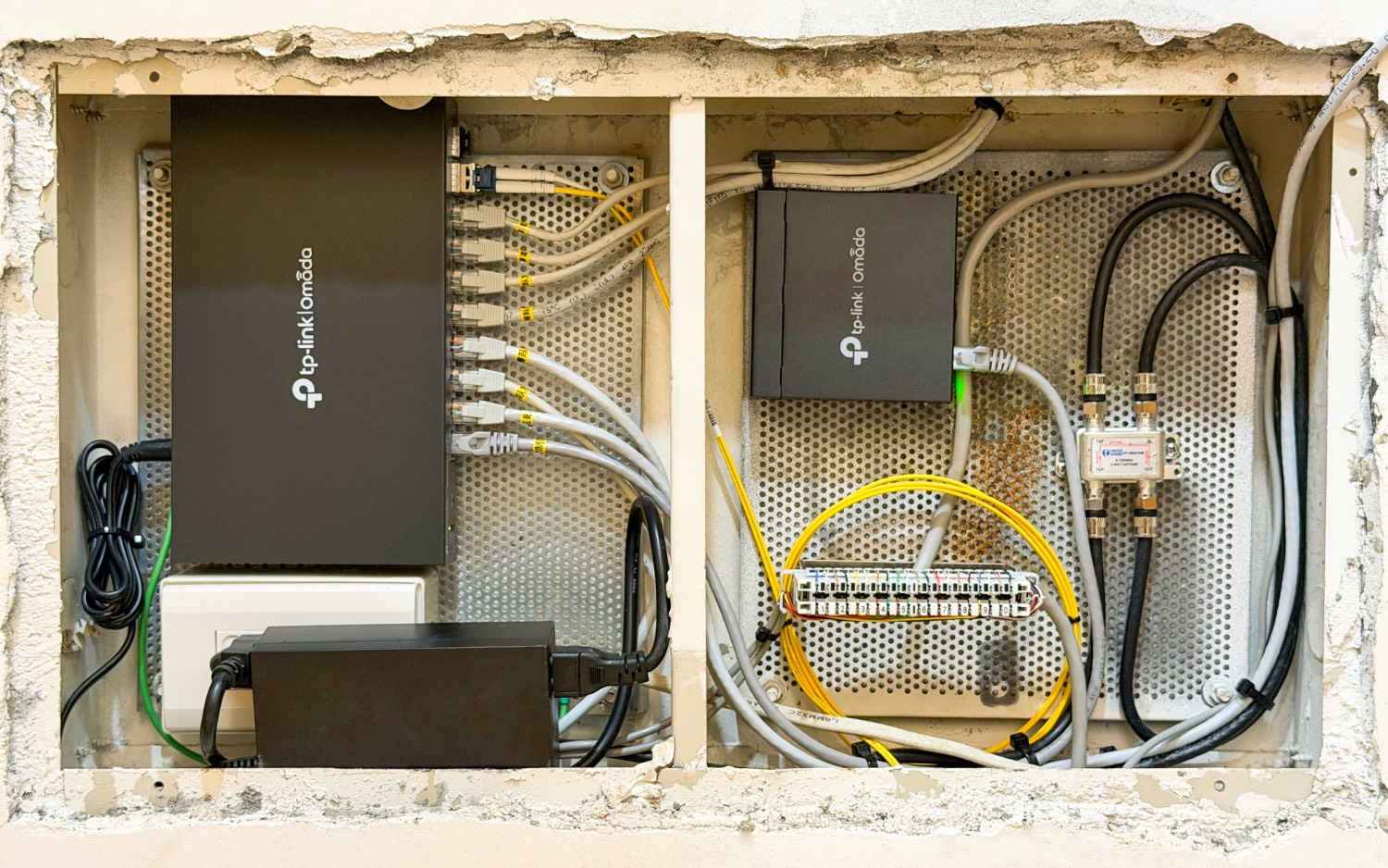

交換器和控制器就放在弱電箱內，並把原始的跳線面板廢除
直接把網路線做水晶頭接到交換器上，不僅可以減少接點也可以確保每條線的品質
不然很多跳線面板都是水電趕工隨便接的，很多都把外皮剝掉太多，或是退絞太多

https://meee.com.tw/74EZGvL.jpg

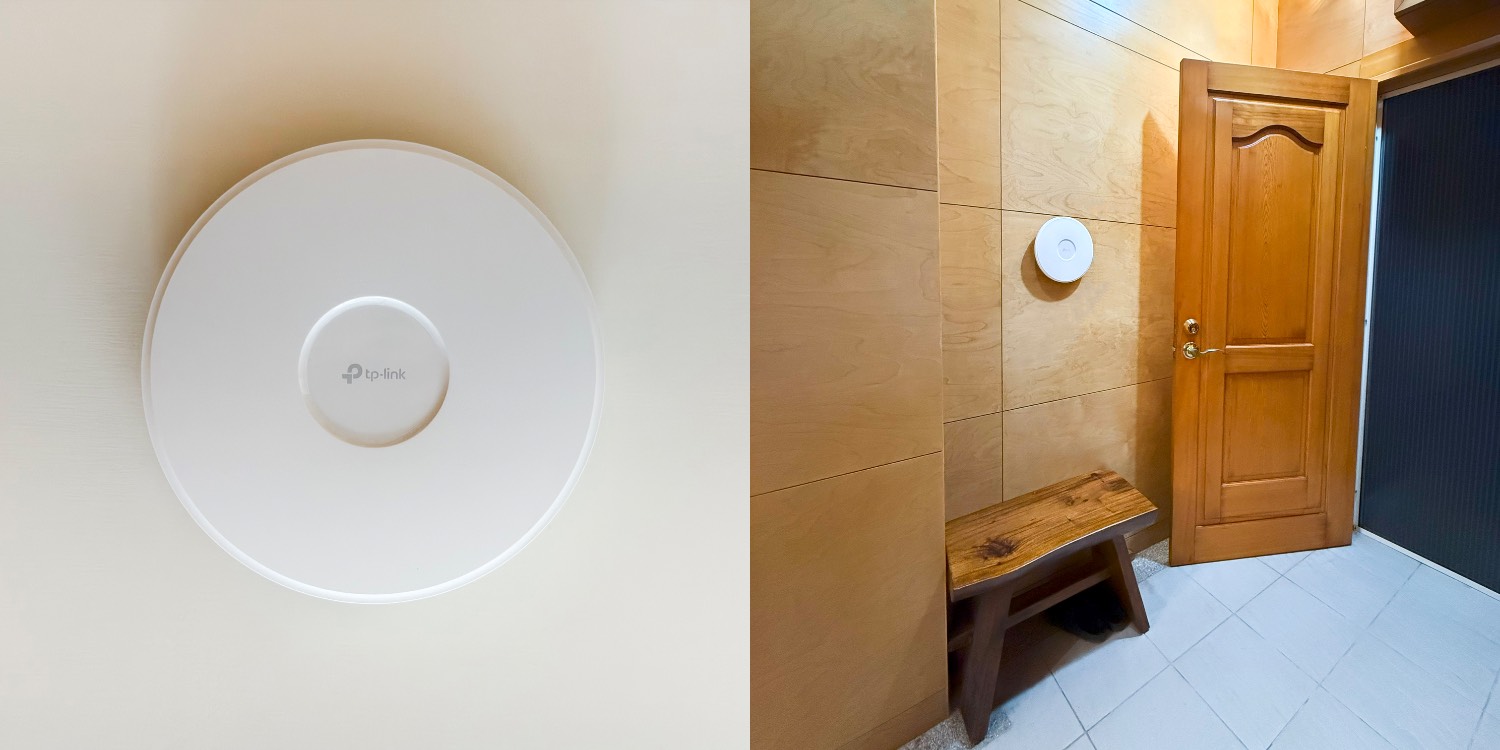

無線AP則是以吸頂或是壁掛的方式安裝在每個樓層，盡量讓家中不要有訊號死角
實際安裝起來覺得有PoE在佈線上真的很彈性，不會被插座的限制機器的擺放位置、也比
較簡潔美觀
實測下來在家中各個樓層之間隨意走動，網路通話可以講整路很順暢不會斷線，完美無縫
Mesh

https://meee.com.tw/qLigSum.jpg

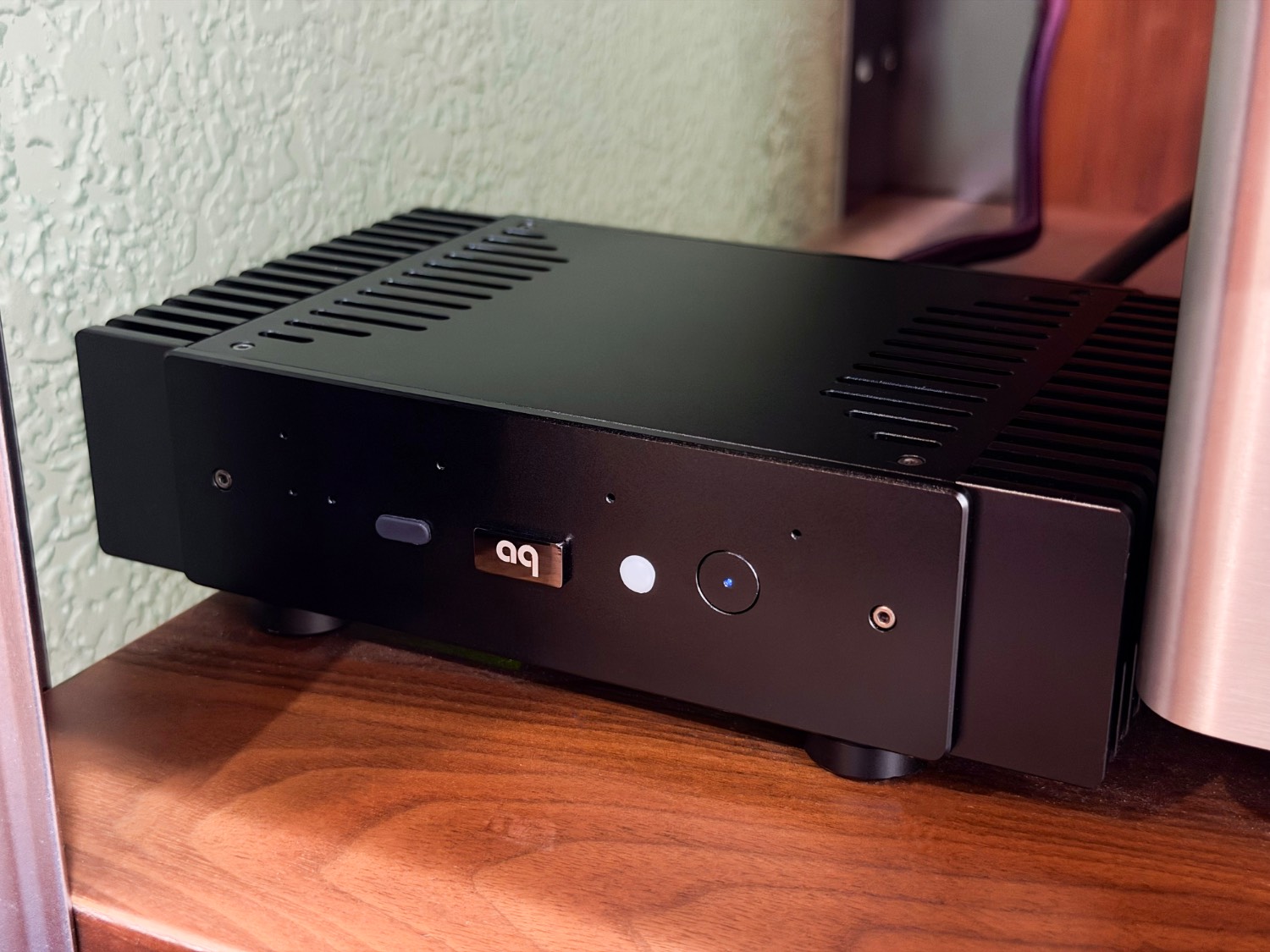

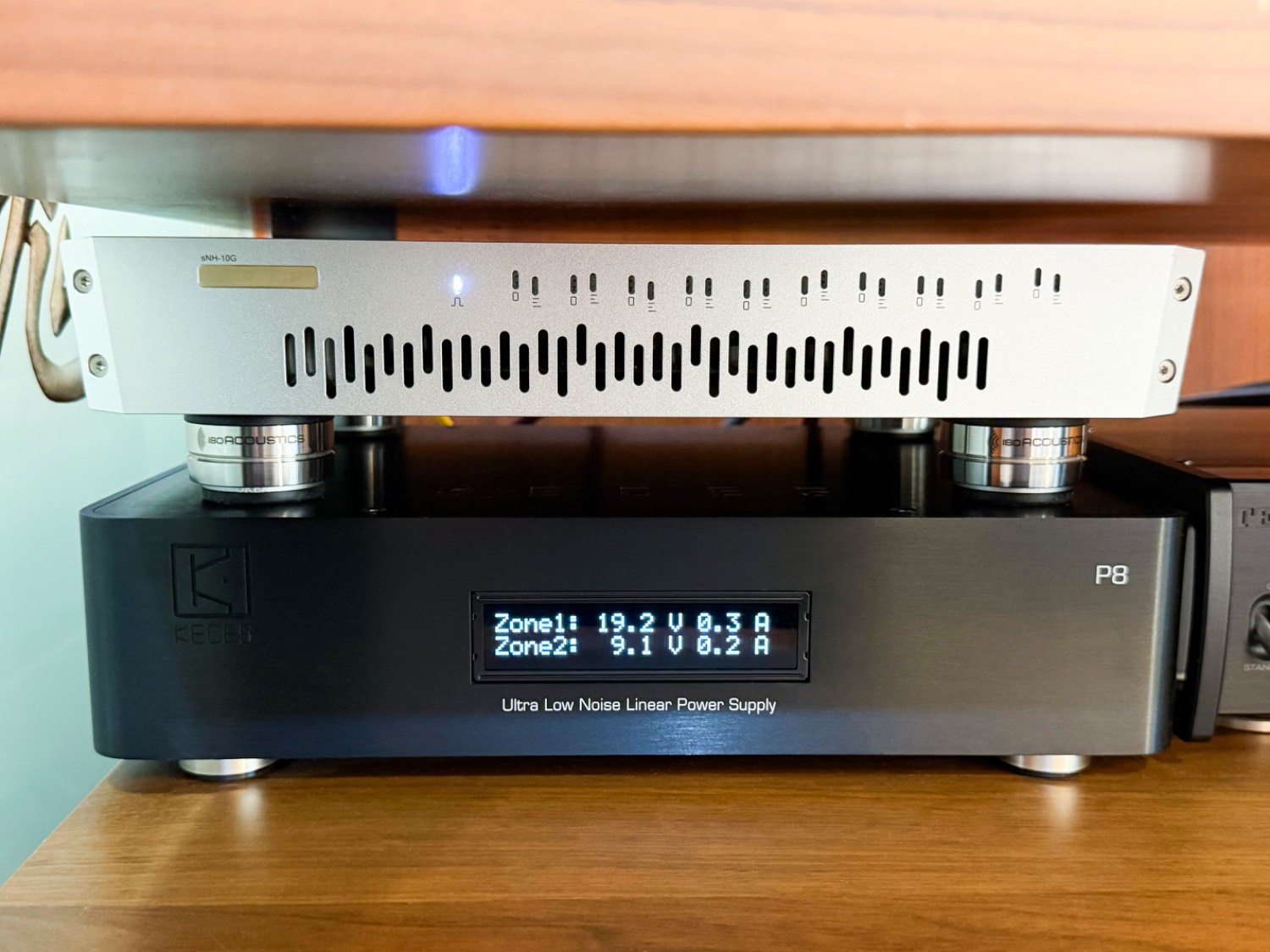

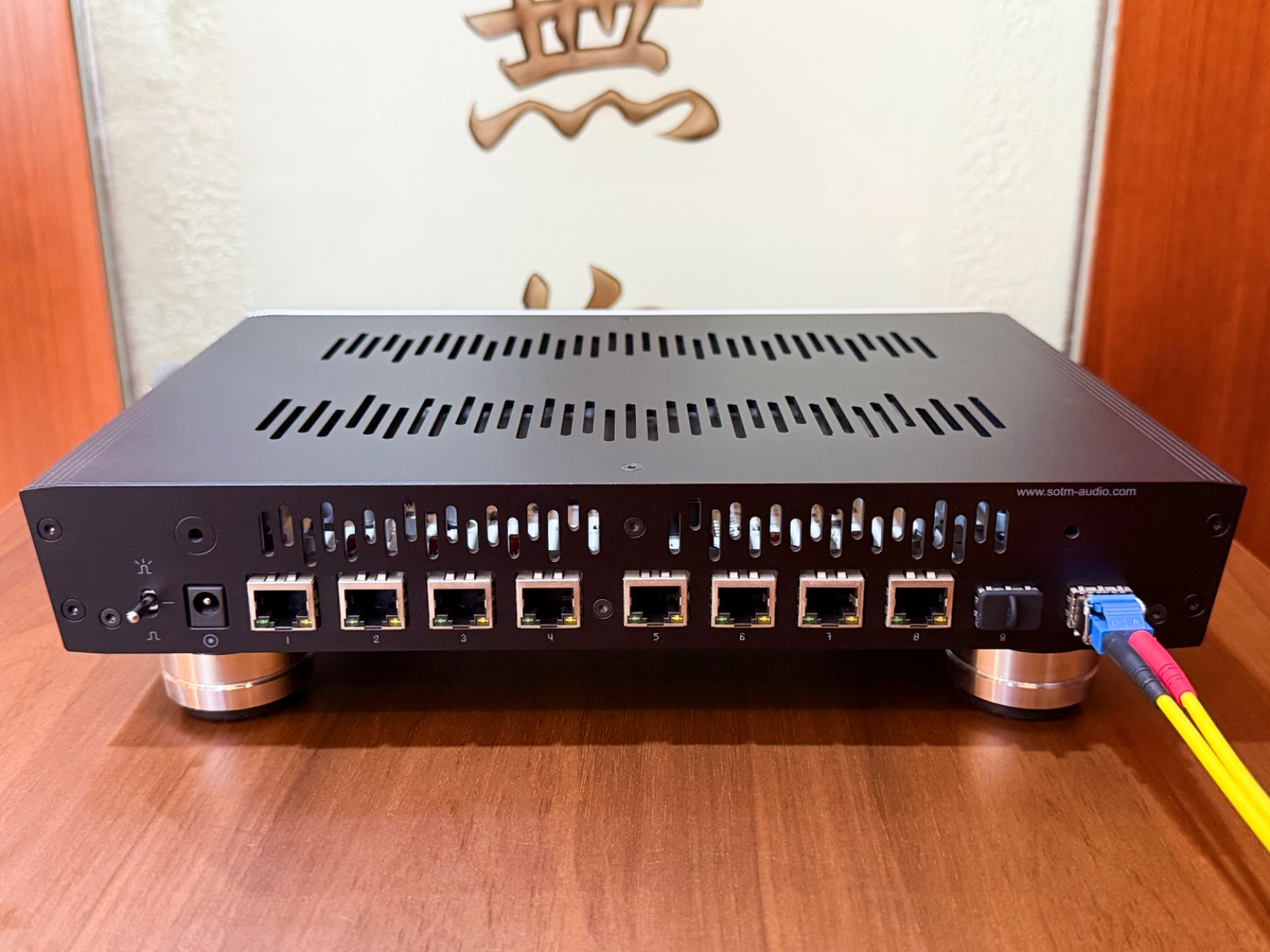

音響的網路則是由路由器透過光纖直入SOtM sNH-10G交換器，做光隔離來屏蔽雜訊
最後再轉成RJ45的介面給Roon Rock主機和NAD M33串流擴大機


https://meee.com.tw/d6B0YNW.jpg
https://meee.com.tw/a1TjFbr.jpg
https://meee.com.tw/H32PRhf.jpg

總結來說現在的訊源多是走網路串流，網路系統其實是需要有正確的架構和設定才有辦法
跑得又快又穩
升級這套設備除了音質獲得了提升之外，連帶家中日常使用的網路也一併受惠
比起單價十幾萬起跳的音響器材，再看這些設備的價格真的覺得很可愛
如過不滿足於一般家用級，可以考慮直上企業級的設備，算是一筆還不錯的投資

--
