又到了週末專案兼管理惡棍的嘴砲時間，今天來嘴砲雷射鑿孔、陶瓷包覆與發動機葉片。
故事是這樣開始的：
故事是這樣開始的：
本週跟美國的工程師開會，忽然聊到大家畢業後第一個專案，甚至業務部門主管還消遣說整
個三小時會議快變成The Theory影集的一集了。
美國那個年屆耳順的資深技術總監，提到他在俄亥俄航空部門的時候，第一個案子是如何ㄣ
在發動機葉片上用雷射鑽孔製造空氣阻熱的研究。那時候還是1980年代，等於說美國早在「
冷戰時期」（！）就在投入這個技術的軍事研發及實用化。
在發動機葉片上用雷射鑽孔製造空氣阻熱的研究。那時候還是1980年代，等於說美國早在「
冷戰時期」（！）就在投入這個技術的軍事研發及實用化。
這個資深技術總監畢業於跟新竹市長高虹安相同的University of Cincinnati（辛辛那提大
學），主修是計算機及數學，那個年代的辛辛那提大學，計算機學門是在數學系之下。而辛
辛那提大學的強大機械工程背景，讓他們的計算機學門也沾染了不少關於應用在機械上的色
彩，這也是那一帶畢業生都很容易進入航太等重工領域。
學），主修是計算機及數學，那個年代的辛辛那提大學，計算機學門是在數學系之下。而辛
辛那提大學的強大機械工程背景，讓他們的計算機學門也沾染了不少關於應用在機械上的色
彩，這也是那一帶畢業生都很容易進入航太等重工領域。
到這裡，一堆不是相關領域的人應該很傻眼，我們各式先進戰鬥機上的葉片居然有雷射小孔
跟陶瓷包覆？
實際上，這一堆在葉片上，經過數學精密計算及實作測試的微小空洞們，負擔了非常重要隔
熱的動作，讓戰鬥機引擎可以負擔更長時間的操作，而且減少材質因為過熱變質的風險；而
陶瓷提供了穩定構型來壓制形變的機制。請記好，微型氣膜冷卻孔要在包覆陶瓷材質之前就
要做好，還要確保包覆就算在小孔週邊都能有效均質。
熱的動作，讓戰鬥機引擎可以負擔更長時間的操作，而且減少材質因為過熱變質的風險；而
陶瓷提供了穩定構型來壓制形變的機制。請記好，微型氣膜冷卻孔要在包覆陶瓷材質之前就
要做好，還要確保包覆就算在小孔週邊都能有效均質。
而這個技術，在西元2020年正式專利失效：
https://patents.google.com/patent/US6573474B1/en
基本概念就是在葉片切風時，透過設計過（170-250度切角）微小的空隙，讓透過的空氣在
另一面形成稀薄的空氣層達到冷卻隔熱的目的，而在鑿完洞之後用陶瓷材料覆蓋葉片更能提
高葉片壽命。
另一面形成稀薄的空氣層達到冷卻隔熱的目的，而在鑿完洞之後用陶瓷材料覆蓋葉片更能提
高葉片壽命。
這個網頁第一段有通俗的解釋（這家畢竟是賣這種打孔機的公司）：
https://hexagon.com/resources/resource-library/aero-engine-turbine-blade-cooling
-holes-inspection
https://reurl.cc/nDkVbn
Aero engine turbine blade cooling holes inspection | Hexagon
![[圖]]()
A combination of tactile and optical measurement is required to check the dimension, location, and orientation of turbine blade cooling holes. ...
![[圖]](https://hexagon.com/-/media/project/one-web/shared/logos/hexagon_logo.jpg){kind=logo}
給相關領域大二及以下大專學生看的內容。
https://www.sciencedirect.com/science/article/abs/pii/S0169433220327586
https://reurl.cc/dDRrjk
關鍵字用：
turbine blade cooling holes（鑿孔）
thermal barrier coatings（材質包覆膜層）
例如這兩篇：
https://www.caeses.com/blog/2019/turbine-blade-cooling/
Turbine Blade Cooling › CAESES
How to design turbine blade cooling structures using flexible CAD models, ready for shape optimization with simulation tools. ...
How to design turbine blade cooling structures using flexible CAD models, ready for shape optimization with simulation tools. ...
https://www.laserfocusworld.com/industrial-laser-solutions/article/14216549/lase
r-drilling-aids-cool-running-for-gas-turbines
https://reurl.cc/kXm5j9
如果要看中文，請用以下關鍵字組合：
發動機 葉片 氣膜冷卻孔
但是很遺憾的，基本上都是簡體中文。例如這個：
https://www.6parkbbs.com/index.php?app=index&act=view&cid=2196575
美国F22战斗机的发动机空心叶片制造机密技术 -6park.com
美国F22战斗机的发动机空心叶片制造机密技术 ...
美国F22战斗机的发动机空心叶片制造机密技术 ...
從中國的網頁來看，中國是在2014年確實得知這個非對稱鑿孔及陶瓷包覆技術的重要性，然
後在2020年專利過期後，進行了非常大量的研究跟實驗，也導致渦15發動機有重大的突破。
啊！台灣所有相關領域都死光了嗎？當然不可能，因為都能設計製造這種打孔機了：
後在2020年專利過期後，進行了非常大量的研究跟實驗，也導致渦15發動機有重大的突破。
啊！台灣所有相關領域都死光了嗎？當然不可能，因為都能設計製造這種打孔機了：
https://www.quaser.com/tw/products/detail-55
產品介紹-百德機械股份有限公司
![[圖]]()
百德機械股份有限公司是在1991 年所創立。
在公司的歷史發展初期，百德藉由自創品牌與製造代工(OEM)同步，以及國際性的經銷夥伴來建立長期的且全球性的視野。百德與來自世界各地的使用者、供應商，以及代理商的共同合作研究已經發展出獨特且新穎的機械科技，強而有力的供應鏈，忠誠的經銷網絡，和全球的使用者。 ...
![[圖]](https://www.quaser.com//www/apps/smarty/tpl/default/images/fb_share.jpg)
至於為何很少看到繁體中文相關文章，我認為主要是因為飛機發動機研發都掌握在漢翔、中
科院、工研院、空軍手上，並沒有大量民營企業投入整個製造環節。
之前台灣的織女星計劃，我個人認為應該也是在掌握引擎材料及設計的知識，用於未來的各
式載人飛機及高性能無人機。
週末專案兼管理惡棍之嘴砲結束。
--
幸福的等待
https://i.imgur.com/uzRvqct.jpeg
--
※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 184.151.190.112 (加拿大)
※ 作者: Pegasus170 2023-08-27 03:42:04
※ 文章代碼(AID): #1awbMFy- (Military)
※ 文章網址: https://www.ptt.cc/bbs/Military/M.1693078927.A.F3E.html
推 : 提問：請問身為板主發軍武文，硬參雜與內文毫不相干的台灣政治人物× 2的原因？1F 08/27 04:11
→ : 好啦，那我把補充拿掉吧！3F 08/27 04:19
※ 編輯: Pegasus170 (70.42.26.251 加拿大), 08/27/2023 04:20:32→ : 關於高的部份，我認為很有意義。因為辛辛那提大學的機械工程是相當有實力，而他們的計算機科學合作案經常沾上不少機械工程的色彩，高的雙棲在辛辛那提大學實際上是有其根據的，因為那邊過去就是軍事航太的重鎮。
要了解美國軍工產業，你要先知道工廠根附近大學的關係。4F 08/27 04:23
要了解美國軍工產業，你要先知道工廠根附近大學的關係。4F 08/27 04:23
推 : 高的部份比較中性沒錯但仍然有點冗，當筆風看了~
辛苦了11F 08/27 04:26
辛苦了11F 08/27 04:26
→ : 這裡不是政治相關板面，基本上我不太會在這裡去評論現役政治人物。
會提到也是因為高真的示範了辛辛那提大學這學校的理工特色。
「當機械與材料遇上了計算機」13F 08/27 04:57
會提到也是因為高真的示範了辛辛那提大學這學校的理工特色。
「當機械與材料遇上了計算機」13F 08/27 04:57
推 : 推18F 08/27 07:21
推 : 航發領域美國領先世界30年不是假的19F 08/27 07:36
→ : google上打渦輪葉片冷卻就有一堆可參考20F 08/27 08:21
→ : 是呀…幾乎都是簡體中文，繁體論文我只看到屏東科技大學有一篇，但是那個是早在1980年代就知道的技術：孔要打高斜角。
而且孔的形狀、分佈、孔徑、角度、表面處理、為何要用雷射，這些只能不斷模擬跟做成品測試。
我本文就有關鍵字給各位搜尋了！21F 08/27 08:26
而且孔的形狀、分佈、孔徑、角度、表面處理、為何要用雷射，這些只能不斷模擬跟做成品測試。
我本文就有關鍵字給各位搜尋了！21F 08/27 08:26
推 : 天佑烏克蘭27F 08/27 08:55

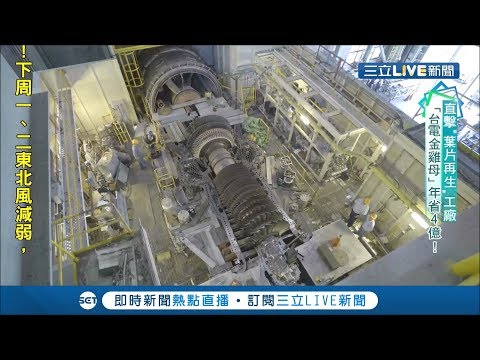

推 : 台電有在做葉片再生，將舊的葉片檢查重新coating
