作者 wolflsi (港都狼仔)
標題 [開箱] G.SKILL ROYAL SHIELD W36皇家盾AIO
時間 Thu Mar 23 00:20:33 2023

狼窩2.0無廣告好讀版：
https://wolflsi.blogspot.com/2023/03/gskill-royal-shield-w36.html
港都狼窩2.0: G.SKILL ROYAL SHIELD W36一體式水冷散熱器簡介及測試


狼窩1.0好讀版：
https://wolflsi.pixnet.net/blog/post/70435215
G.SKILL ROYAL SHIELD W36一體式水冷散熱器簡介及測試 @ 港都狼窩 WolfLSI's Den :: 痞客邦 ::
[圖]
[圖]
[圖]
特色： ●支援Intel LGA 1700/1200/115x/2066/2011/2011V3及AMD TR4/AM5/AM4/AM3(+)平台 ●水冷頭幫浦採用陶瓷軸承，降低運作噪音並提高耐用性 ...



https://i.imgur.com/02qeOev.jpg
[圖]
特色：
●支援Intel LGA 1700/1200/115x/2066/2011/2011V3及AMD TR4/AM5/AM4/AM3(+)平台
●水冷頭幫浦採用陶瓷軸承，降低運作噪音並提高耐用性
●全鋁合金材質360mm水冷散熱排，可安裝3個120mm風扇，最佳化散熱氣流及冷卻性能。
編織網包覆的水管長度達45公分，適用主流系統組裝
●隨附3個透明外框搭配乳白色扇葉的G.SKILL Royal Wind W四線式PWM轉速控制120mm風
扇，風扇外框附帶防震橡膠墊，避免共振產生噪音
●水冷頭頂端透明外罩下的鑽石面板及水冷排風扇可發出絢麗的燈光效果及色彩組合，支
援ASUS AURA SYNC、GIGABYTE RGB FUSION 2.0、MSI Mystic Light Sync、RAZER
CHROMA RGB、ASRock POLYCHROME SYNC的3pin 5V ARGB控制

規格：
支援平台：Intel LGA 1700/1200/115x/2066/2011/2011V3，AMD TR4/AM5/AM4/AM3(+)
水冷排尺寸：397x120x27mm
水冷管長度：450mm
水冷排材質：鋁
水冷頭尺寸：78x78x60mm
幫浦軸承：陶瓷
幫浦轉速：2800RPM±10%
幫浦噪音：<30dBA
幫浦流量：1.4L/min
幫浦MTBF：50,000小時
Royal Wind W風扇尺寸規格：120x120x25mm
Royal Wind W風扇轉速：2000RPM±10%
Royal Wind W風扇風量：80.81CFM
Royal Wind W風扇風壓：2.78毫米水柱
Royal Wind W風扇噪音：34.2dBA
Royal Wind W風扇轉速控制：4pin PWM

▼外盒正面有產品名稱
https://i.imgur.com/SEqdUSe.jpg
[圖]
▼外盒背面有產品名稱、商標、產品規格表、認證標誌、廠商名稱、網址、產地
https://i.imgur.com/fKI3Kq7.jpg
[圖]
▼外盒上側面有產品名稱。外盒下側面有商標
https://i.imgur.com/OwbTEGM.jpg
[圖]
▼外盒左側面有商標、產品名稱、支援ARGB連動廠牌標誌。外盒右側面有商標、認證標誌
、條碼、產品名稱
https://i.imgur.com/ZmklcGm.jpg
[圖]
▼包裝內容物有一體式水冷散熱器(A)、風扇LED控制線(B)、風扇電源線(C)、3顆
G.SKILL Royal Wind W風扇(D)、Intel托架(E)、AMD托架(F)、風扇固定用長螺絲/水冷排
固定用短螺絲/手轉螺帽(G)、LGA1700螺柱(H)、LGA1200/115x螺柱(I)、LGA2011/2066螺
柱(J)、AMD AM4/AM5螺柱(K)、Intel背板(L)

https://i.imgur.com/7HJmJoV.jpg
[圖]
▼鋁製水冷排尺寸397x120x27mm，側面有商標，進/出水管位於同一側，水管包覆編織網
，編織網部分長度42公分，直徑12mm，兩端金屬套管長度13mm
https://i.imgur.com/kGdJqJm.jpg
[圖]
▼水冷排進/出水管側面貼上序號條碼
https://i.imgur.com/TmsDax8.jpg
[圖]
▼水冷頭上方透明罩中央有商標銀色圓形銘牌，透明罩裡面有提供燈光效果的鑽石面板。
透明罩頂端及周圍有貼上保護膜，為避免不小心受損，建議等到所有配件安裝完成，開機
測試正常後再撕掉保護膜

https://i.imgur.com/M9P7nqO.jpg
[圖]
▼水冷頭側面外觀
https://i.imgur.com/Q6hngkh.jpg
[圖]
▼水冷頭的直角進/出水管可旋轉，可依需要調整水管角度
https://i.imgur.com/Blnc8iy.jpg
[圖]
▼水冷頭幫浦供電及轉速回傳3pin線路(上)長度26公分。水冷頭ARGB燈光控制線至3pin
ARGB母頭線路(下)長度41公分，3pin ARGB母頭至公頭線路長度6公分，公頭有保護蓋
https://i.imgur.com/yd0T2mU.jpg
[圖]
▼水冷頭底部處理器接觸面有一層透明保護貼，上面印上”注意安裝前需撕開此貼膜”簡
體中文及英文
https://i.imgur.com/SPoPRAR.jpg
[圖]
▼水冷頭底部處理器接觸面使用星型沉頭螺絲固定
https://i.imgur.com/PtlZwMU.jpg
[圖]
▼水冷頭處理器接觸面的中央呈現微凸
https://i.imgur.com/bAyag3m.jpg
[圖]
▼水冷頭安裝Intel托架時，將托架橢圓凸點朝下從處理器接觸面兩側溝槽插入，並將其
完全推到底
https://i.imgur.com/3hz6lQA.jpg
[圖]
▼水冷頭安裝AMD托架時，將托架橢圓凸點朝下從處理器接觸面兩側溝槽插入，並將其完
全推到底。AMD托架插入方向會決定水冷頭水管方向
https://i.imgur.com/TcGNBcS.jpg
[圖]
▼隨附3個透明外框搭配乳白色扇葉的G.SKILL Royal Wind W風扇，9葉片乳白色扇葉軸心
處有商標貼紙，風扇外框中央的標籤上面有商標、名稱、風扇電壓/電流/功率、認證標誌
。採用方便串接的短線設計，PWM線路長度至公頭2公分，公頭至母頭間線路長度9.5公分
，LED控制線路至公頭長度3公分，公頭至母頭線路長度10公分

https://i.imgur.com/uhQSX5d.jpg
[圖]
▼透明外框側面及扇葉有裝飾花紋壓印，4個螺絲孔處有防震膠墊
https://i.imgur.com/QFuqfLg.jpg
[圖]
▼風扇電源線，主機板端母頭到分接用公頭線路長度10.5公分，主機板端母頭到風扇端公
頭線路長度50.5公分
https://i.imgur.com/2tJqCsE.jpg
[圖]
▼風扇LED控制線，ARGB母頭到風扇端公頭線路長度50.5公分，ARGB母頭到ARGB公頭線路
長度10.5公分，公頭有保護蓋
https://i.imgur.com/uhGzMcg.jpg
[圖]
▼風扇電源線及LED控制線串接方式示意圖，風扇電源線連接的第1顆風扇會回傳轉速，其
他風扇僅同步PWM信號
https://i.imgur.com/n9yg7hW.jpg
[圖]
▼隨附12支風扇固定用長螺絲(上)與12支水冷排固定用短螺絲(下)
https://i.imgur.com/MJvdTYj.jpg
[圖]
▼使用風扇固定用長螺絲將風扇安裝在水冷排上
https://i.imgur.com/IpT2L1X.jpg
[圖]
▼安裝於Intel LGA1700/1200/115x平台時需使用Intel背板，背板四個角調整圓柱鎖點的
滑套有2段位置
https://i.imgur.com/6yhb2cJ.jpg
[圖]
▼對應LGA1700(上)、LGA1200/115x(下)的背板圓柱鎖點配置示意圖
https://i.imgur.com/eczCjoc.jpg
[圖]
▼LGA1700螺柱(左上)、LGA1200/115x螺柱(中上)、AMD螺柱(右上)及手轉螺帽(中下)的外
觀
https://i.imgur.com/mCkTzNt.jpg
[圖]
▼LGA1700螺柱(上)與LGA1200/115x螺柱(下)的總長度不同
https://i.imgur.com/L6yA0he.jpg
[圖]
▼安裝於LGA1700平台前，先將Intel背板調整成適用LGA1700平台配置，然後把背板4支圓
柱鎖點對準主機板背面散熱器孔位放入
https://i.imgur.com/XuzwikY.jpg
[圖]
▼背板正確安裝後，主機板正面散熱器孔位會露出4個高度相同的圓柱鎖點(左圖)，鎖入4
支LGA1700螺柱(右圖)
https://i.imgur.com/KPKSZXY.jpg
[圖]
▼安裝前先確認水冷頭的水管接頭不會與較高的元件(如VRM散熱片/記憶體)發生干涉。確
認完成後取下水冷頭，將處理器表面清潔後塗上散熱膏，注意量不可過多或過少。放上水
冷頭前要記得先撕除底部接觸面保護貼，然後將Intel托架孔洞對準螺柱頂端套入

https://i.imgur.com/DxDzj7t.jpg
[圖]
▼鎖上4個手轉螺帽時，一開始先轉入數圈使其可以固定住，等到4個手轉螺帽都裝上後，
採對角及輪流方式(轉幾圈後就換轉另一個)將4個手轉螺帽全部鎖到底
https://i.imgur.com/Ryra3ra.jpg
[圖]
▼安裝於LGA1200/115x平台前，先將Intel背板調整成適用LGA1200/115x平台配置，然後
把背板4支圓柱鎖點對準主機板背面散熱器孔位放入，注意背板缺口對準螺絲凸出處(紅色
箭頭)

https://i.imgur.com/BI9TV7M.jpg
[圖]
▼背板正確安裝後，主機板正面散熱器孔位會露出4個高度相同的圓柱鎖點(左圖)，鎖入4
支LGA1200/115x螺柱(右圖)
https://i.imgur.com/cDBzMQy.jpg
[圖]
▼安裝前先確認水冷頭的水管接頭不會與較高的元件(如VRM散熱片/記憶體)發生干涉。確
認完成後取下水冷頭，將處理器表面清潔後塗上散熱膏，注意量不可過多或過少。放上水
冷頭前要記得先撕除底部接觸面保護貼，然後將Intel托架孔洞對準螺柱頂端套入

https://i.imgur.com/AJUKxdP.jpg
[圖]
▼鎖上4個手轉螺帽時，一開始先轉入數圈使其可以固定住，等到4個手轉螺帽都裝上後，
採對角及輪流方式(轉幾圈後就換轉另一個)將4個手轉螺帽全部鎖到底
https://i.imgur.com/yHKP3hv.jpg
[圖]
▼安裝於AM4平台時，首先將主機板原裝散熱器托架拆除，只保留原裝散熱器背板(左圖)
，將AMD螺柱螺牙較短的那一端鎖進原裝散熱器背板鎖點，將其轉緊到底且不鬆動即可(右
圖)

https://i.imgur.com/ICD1Pr8.jpg
[圖]
▼安裝前先確認水冷頭的水管接頭不會與較高的元件(如VRM散熱片/記憶體)發生干涉。確
認完成後取下水冷頭，將處理器表面清潔後塗上散熱膏，注意量不可過多或過少。放上水
冷頭前要記得先撕除底部接觸面透明保護貼，然後將AMD托架孔洞對準AMD螺柱頂端套入

https://i.imgur.com/loBCCvO.jpg
[圖]
▼鎖上4個手轉螺帽時，一開始先轉入數圈使其可以固定住，等到4個手轉螺帽都裝上後，
採對角及輪流方式(轉幾圈後就換轉另一個)將4個手轉螺帽全部鎖到底
https://i.imgur.com/bw2Vvz9.jpg
[圖]
▼水冷頭燈光效果
https://i.imgur.com/59gcc1r.jpg
[圖]
▼水冷頭頂端中心支柱燈光效果
https://i.imgur.com/ujSZ13d.jpg
[圖]
▼風扇燈光效果
https://i.imgur.com/wIpaPmp.jpg
[圖]

以下進行上機測試，LGA1700測試平台配置如下：
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器：INTEL CORE i7-12700K
處理器扣具：THERMALRIGHT LGA17XX-BCF改裝扣具
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
電源供應器：MSI MEG Ai1300P PCIE5 1300W

CPU風扇溫控模式採用主機板預設值
攝影相機離風扇葉片30公分，噪音計麥克風放在風扇外框邊緣處，影片前幾秒是待機狀態
運作聲音，之後是高負載運作狀態運作聲音

▼待機(左)及高負載(右)的CORE TEMP及AIDA64感測器畫面
https://i.imgur.com/Nt6hfg9.jpg
[圖]
▼高負載運作30分鐘溫度記錄圖
https://i.imgur.com/8AsbJtB.jpg
[圖]

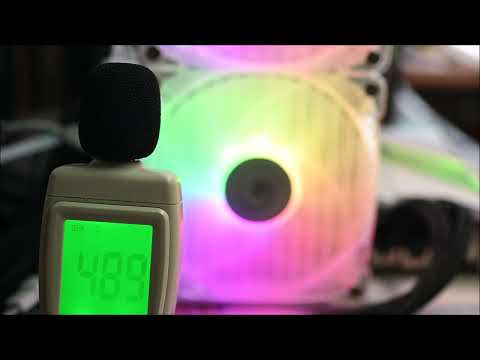

▼待機狀態(前18秒)及高負載運作狀態(19秒後)運作聲音
https://youtu.be/O9n_zEk_jQE

結論：
G.SKILL ROYAL SHIELD W36支援Intel LGA 1700/1200/115x/20xx及AMD
TR4/AM5/AM4/AM3(+)平台，水冷頭幫浦採用陶瓷軸承，可降低運作噪音並提高耐用性。
360mm全鋁合金水冷排可裝3個透明外框搭配乳白色扇葉的G.SKILL Royal Wind W四線式

PWM轉速控制120mm風扇，風扇外框附帶可減小共振噪音的防震膠墊。水冷頭透明外罩下的

鑽石面板及水冷排風扇可發出絢麗的燈光效果及色彩組合，並支援各品牌主機板RGB連動
控制

報告完畢，謝謝收看

--
