作者 wolflsi (港都狼仔)
標題 [開箱] MONTECH AIR 903 MAX 黑色款
時間 Wed Jul 12 12:41:54 2023

狼窩2.0無廣告好讀版：(建議使用電腦閱讀)
https://wolflsi.blogspot.com/2023/07/montech-air-903-max.html
港都狼窩2.0: MONTECH AIR 903 MAX 黑色款機殼開箱


狼窩1.0好讀版：
https://wolflsi.pixnet.net/blog/post/70747357
MONTECH AIR 903 MAX 黑色款機殼開箱 @ 港都狼窩 WolfLSI's Den :: 痞客邦 ::
[圖]
[圖]
[圖]
MONTECH AIR 903 MAX機殼特色： ●左側配置透明無打孔強化玻璃，前方配置大面積快拆式金屬網孔板，增加通風量 ●前方/頂部/後方/電源艙頂部可安裝最多9個120mm風扇，前方預裝3個HP ...



https://i.imgur.com/kWAjy23.jpg
[圖]
MONTECH AIR 903 MAX機殼特色：
●左側配置透明無打孔強化玻璃，前方配置大面積快拆式金屬網孔板，增加通風量
●前方/頂部/後方/電源艙頂部可安裝最多9個120mm風扇，前方預裝3個HP140 ARGB PWM風
扇，後方預裝1個HP140 PWM風扇。前方/頂部可安裝360mm一體式水冷散熱排
●配置7個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋
●頂部配置磁吸式過濾網，底部電源進氣口配置後抽式過濾網

●頂部縱置式I/O面板提供2個USB3.2 Type-A及1個USB3.2 Type-C，配置獨立燈光控制按

鈕
●底板前方2個穿線開口提供3條魔鬼氈束帶，可固定線路，方便整線
●燈光風扇控制板提供6個3pin ARGB插針及6個風扇4pin插針，可從燈光按鈕切換內建預
設燈效，也能與支援ARGB主機板連動控制。6個風扇可經主機板PWM信號連動控制，並回傳
FAN1風扇插針的轉速

●底部可拆卸式3.5吋/2.5吋固定架安裝位置可2段調整，可安裝2個3.5吋硬碟或是1個2.5
吋SSD加1個3.5吋硬碟
●底板背面前方可安裝2個2.5吋SSD，底板背面右下方2個2.5吋固定架可安裝2個2.5吋SSD

MONTECH AIR 903 MAX機殼規格：

本體尺寸(L× W× H)：478× 230× 493mm
外箱尺寸(L× W× H)：555× 293× 535mm
可安裝主機板種類：E-ATX、ATX、Micro ATX、ITX
前置I/O埠：2個USB3.2 Type-A、1個USB3.2 Type-C、1個耳機3.5mm、1個麥克風3.5mm
3.5吋安裝空間：2個
2.5吋安裝空間：5個(1個與3.5吋安裝空間共用)
標準擴充槽：7個
前方風扇安裝空間：3個120/140mm(預裝3個HP140 140mm ARGB PWM風扇)
頂部風扇安裝空間：3個120mm或2個140mm
後方風扇安裝空間：1個120/140mm(預裝1個HP140 140mm PWM風扇)
電源艙頂部風扇安裝空間：2個120mm
過濾網：前方快拆金屬網孔板，頂部磁吸式過濾網，底部電源進氣口後抽式過濾網
可安裝CPU散熱器高度：≦180mm
可安裝顯示卡長度：≦400mm
可安裝電源供應器長度：≦240mm
前方可安裝水冷排尺寸：120/140/240/280/360mm
頂部可安裝水冷排尺寸：120/140/240/280/360mm

▼此面外箱有商標、易碎注意圖示、外觀單線圖、產品名稱
https://i.imgur.com/Ufi8QTY.jpg
[圖]
▼此面外箱有商標、產品名稱、外觀單線圖、多國語言特色說明
https://i.imgur.com/TMjnUwc.jpg
[圖]
▼外箱左/右兩側有產品名稱、提把開口、分解單線圖、產品規格、原廠網址、條碼、產
地、顏色標示
https://i.imgur.com/luM6q1w.jpg
[圖]
▼外箱頂部有商標/標語、易碎注意圖示、產品名稱
https://i.imgur.com/OAKP9JC.jpg
[圖]
▼左側配置透明無打孔強化玻璃，前方面板兩側有造型通風網孔
https://i.imgur.com/jgFqRIk.jpg
[圖]
▼前方配置大面積快拆式金屬網孔板，確保通風效果良好。前方預裝3個HP140 140mm
ARGB PWM風扇，風扇安裝在外側
https://i.imgur.com/tHkV9oR.jpg
[圖]
▼前方長條形固定孔可安裝3個120/140mm風扇，水冷排可裝到360mm
https://i.imgur.com/Ak3F9GB.jpg
[圖]
▼HP140 140mm ARGB PWM風扇，型號HP-H141600-BFRGB，乳白色扇葉軸心有商標，7葉片
扇葉配置環狀固定框，外框中央貼紙上面有商標/型號/認證標誌/電壓/電流/功率，4pin
風扇電源線路長度50公分，3pin燈光控制線路長度50公分

https://i.imgur.com/nTgnM6z.jpg
[圖]
▼頂部配置磁吸式過濾網，長條形固定孔可安裝3個120mm或2個140mm風扇，水冷排可裝到
360mm(會受到主機板上方元件/記憶體高度影響)
https://i.imgur.com/kfl1zhj.jpg
[圖]
▼位於頂部右前方的縱置式I/O埠、按鈕與指示燈，由前(圖左)至後(圖右)分別是電源按
鈕(內含電源/硬碟指示燈)、2個USB3.2 Type-A、1個USB3.2 Type-C、麥克風3.5mm插座、
耳機3.5mm插座、重置按鈕、燈光按鈕

https://i.imgur.com/Wunwxmr.jpg
[圖]
▼機殼底部腳座有防滑墊，電源供應器進氣口配置後抽式過濾網，紅色箭頭為3.5吋/2.5
吋固定架的手轉螺絲
https://i.imgur.com/hOVZSUo.jpg
[圖]
▼機殼後方右上長條形固定孔可安裝1個120/140mm風扇。提供7個無支架標準擴充槽，均
具備可重複拆裝的網狀通風擋板。下方電源供應器安裝位置僅提供單一方向電源安裝方向
固定孔位

https://i.imgur.com/0aZsIDm.jpg
[圖]
▼左側配置後鎖式無打孔強化玻璃側板，使用2個防掉落手轉螺絲固定
https://i.imgur.com/06UXX4D.jpg
[圖]
▼機殼左側配置如下圖所示，主機板/介面卡安裝區與電源艙採隔離設計，底板上方有3個
長方形穿線開口，前方2個穿線開口有護套
https://i.imgur.com/lWBqECg.jpg
[圖]
▼底板前端增設E-ATX主機板用鎖點(紅色箭頭)，不過E-ATX主機板會阻擋到底板前方穿線
開口，影響線路整理，也會擋住底板背面前方2.5吋SSD的部分固定孔
https://i.imgur.com/UAwUMiV.jpg
[圖]
▼電源艙頂部靠近底板有3個長方形穿線開口，靠近前方外側有1個長方形穿線開口，前方
開口大小156× 60mm，網狀通風口可安裝2個120mm風扇
https://i.imgur.com/10745wU.jpg
[圖]
▼電源艙前端有商標凹印
https://i.imgur.com/w8ClZAC.jpg
[圖]
▼安裝MSI GEFORCE RTX 4090 GAMING X TRIO(337× 140× 77mm)時，顯示卡前端與機殼前
方風扇固定架距離61mm
https://i.imgur.com/Yhcc2pC.jpg
[圖]
▼安裝MSI GEFORCE RTX 4090 GAMING X TRIO(337× 140× 77mm)時，顯示卡頂端與機殼左
側距離43mm
https://i.imgur.com/IqQlTjG.jpg
[圖]
▼後方預裝1個HP140 140mm PWM風扇，主機板安裝底板上方鏤空，方便拆裝CPU散熱器背
板，擴充槽網狀通風擋板使用手轉螺絲固定
https://i.imgur.com/dcgPH14.jpg
[圖]
▼HP140 140mm PWM風扇，型號HP-H141600-BF，扇葉軸心有商標，7葉片扇葉配置環狀固
定框，外框中央貼紙上面有商標/型號/認證標誌/電壓/電流/功率，4pin風扇電源線路長
度50公分

https://i.imgur.com/uHGqZVk.jpg
[圖]
▼鬆開右側板後方手轉螺絲後即可拆下側板
https://i.imgur.com/BOPsxlL.jpg
[圖]
▼右側側板卸除後，配件紙盒放在下方硬碟架內
https://i.imgur.com/HNf1NY2.jpg
[圖]
▼線組撥開以後可清楚看到右側配置
https://i.imgur.com/XsmfDql.jpg
[圖]
▼取下位於機殼底部外側的手轉螺絲後即可拆卸3.5吋/2.5吋固定架，具備2段安裝位置(
上/中)，不安裝時可得到最大電源供應器安裝空間(下)
https://i.imgur.com/l0uZN8H.jpg
[圖]
▼安裝長度160mm的電源供應器後，2段安裝位置的固定架右側與電源供應器左側距離分別
是108mm及80mm，電源供應器上方與電源艙頂部距離10mm
https://i.imgur.com/S00eVK8.jpg
[圖]
▼底板背面前方2個長方形穿線開口有3條固定線路的魔鬼氈束帶。底板背面前方有2個2.5
吋SSD安裝位置，固定孔配置墊圈，需搭配專用螺絲，可安裝2個2.5吋SSD
https://i.imgur.com/ofBsWBb.jpg
[圖]
▼底板背面右下方2個2.5吋固定架使用手轉螺絲固定
https://i.imgur.com/TdT8z9L.jpg
[圖]
▼每個2.5吋固定架可安裝1個2.5吋SSD
https://i.imgur.com/CNbbFg9.jpg
[圖]
▼3.5吋/2.5吋固定架頂部有3.5吋硬碟(紅色箭頭)及2.5吋SSD(紫色箭頭)固定孔
https://i.imgur.com/tIn4lxt.jpg
[圖]
▼3.5吋/2.5吋固定架安裝2個3.5吋硬碟(上)或1個2.5吋SSD加1個3.5吋硬碟(下)示意圖
https://i.imgur.com/lmAOtok.jpg
[圖]
▼燈光風扇控制板，提供6個3pin ARGB插針(OUT1至OUT6)及6個風扇4pin插針(FAN1至
FAN6)，可連接機殼燈光按鈕至紅色方框處接點切換內建燈光模式、開啟/關閉燈光，也可
連接支援ARGB的主機板連動控制。6個風扇的轉速可透過PWM控制線輸入PWM信號進行同步
控制，並將FAN1(白色插針)轉速經PWM控制線傳送出去。未使用的3pin ARGB插針有裝上保
護蓋

https://i.imgur.com/p4Cjd6J.jpg
[圖]
▼風扇/燈光控制板連接線組，由左至右分別是SATA電源輸入接頭、風扇轉速回傳/PWM連
動控制4pin接頭、ARGB連動控制3pin接頭
https://i.imgur.com/kirRO4N.jpg
[圖]
▼機殼連接線組，1為電源指示燈，2為電源開關，3為硬碟指示燈，4為重置開關，5為燈
光開關，6為前置音效插座的接頭，7為USB3.2 Type-A的19pin接頭，8為USB3.2 Type-C的
20pin Type-E接頭

https://i.imgur.com/BARjgUy.jpg
[圖]
▼隨附配件有說明書(A)、塑膠束帶(B)、底板前方2.5吋SSD安裝位置專用螺絲(C)、電源/
介面卡螺絲(D)、主機板銅柱/2.5吋SSD螺絲(E)、銅柱套筒工具(F)、3.5吋硬碟螺絲(G)、
主機板銅柱(H)

https://i.imgur.com/cSMLgiB.jpg
[圖]

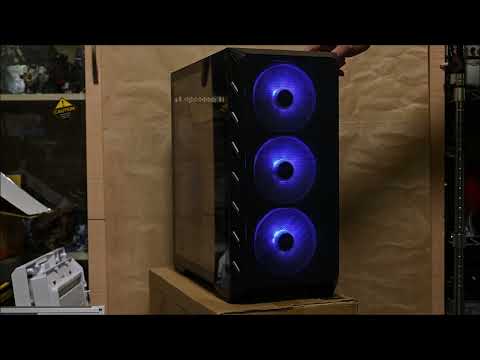

▼內建預設燈效展示影片：
https://youtu.be/YCMuTnEn9s8

不錯的點：
○左側配置透明無打孔強化玻璃，前方配置大面積快拆式金屬網孔板，頂部配置磁吸式過
濾網，底部電源進氣口配置後抽式過濾網
○前方/頂部/後方/電源艙頂部可安裝最多9個120mm風扇，前方預裝3個HP140 ARGB PWM風
扇，後方預裝1個HP140 PWM風扇。前方/頂部可安裝360mm一體式水冷散熱排
○頂部縱置式I/O面板提供2個USB3.2 Type-A及1個USB3.2 Type-C，配置獨立燈光控制按
鈕
○配置7個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋
○底板前方2個穿線開口提供3條魔鬼氈束帶
○燈光風扇控制板提供6個3pin ARGB插針及6個風扇4pin插針，可從燈光按鈕切換內建預
設燈效，也能與支援ARGB主機板連動控制。6個風扇可經主機板PWM信號連動控制，並回傳
FAN1風扇插針的轉速

○底部可拆卸式固定架安裝位置可2段調整，可安裝2個3.5吋硬碟或是1個2.5吋SSD加1個
3.5吋硬碟。底板背面前方可安裝2個2.5吋SSD，底板背面右下方2個2.5吋固定架可安裝2
個2.5吋SSD

可改進的點：
○底板背面前方2.5吋安裝位置需使用專用螺絲，橡膠墊圈用久後要注意老化碎裂問題
○前方金屬網孔板的孔徑大，過濾小顆粒灰塵的效果比較不好
○底部可拆卸式固定架的手轉螺絲在機殼底部外側，拆裝較不方便
○雖然規格支援E-ATX主機板，但安裝後會擋住底板前方的穿線開口，也會擋住底板背面
前方2.5吋SSD的部分固定孔

報告完畢，謝謝收看

--
