ENERMAX REVOLUTION D.F. X ATX 3.0 1050W特色：
●80PLUS金牌認證轉換效率
●14公分短機身，全模組化設計，採用黑色帶狀模組化線材
●提供2個EPS 4+4P接頭，支援高階Intel/AMD處理器及主機板平台
●提供1個12VHPWR插座、1條模組化線材及1條電源端2個8P模組化插座轉12VHPWR模組化線
材，可提供最多2個12VHPWR接頭，相容ATX 3.0/PCIe 5.0，支援新款顯示卡
●採用主動功率因數修正、半橋諧振及同步整流12V功率級，搭配DC-DC轉換3.3V/5V/-12V
，使12V可用功率最大化，並改善各輸出電壓交叉調整率

●電源啟動後側邊外殼發光區會顯示燈效，可透過出風口燈光模式開關切換預設燈效或關
閉，也可透過ARGB控制線與支援ARGB的主機板或燈效裝置連動控制
●全面採用日系105℃電解/固態電容

ENERMAX REVOLUTION D.F. X ATX 3.0 1050W輸出接頭數量：
ATX 20+4P：1個
EPS 4+4P：2個
12VHPWR：2個(其中1個由2個電源端8P模組化插座轉接)
PCIE 6+2P：4個
SATA：12個(全部使用時只能使用3個大4P)
大4P：6個(全部使用時只能使用8個SATA)
小4P：1個(轉接線)

▼外盒正面有ENERMAX商標、外觀圖、REVOLUTION D.F. X名稱、輸出功率、ARGB圖示、
80PLUS金牌認證、特色圖示
https://i.imgur.com/8lpR5gc.jpg

https://i.imgur.com/ZbgArAZ.jpg

https://i.imgur.com/8vbLwXQ.jpg
▼外盒左/右側面有REVOLUTION D.F. X名稱、輸出功率、80PLUS金牌認證、特色圖示
https://i.imgur.com/w3NEHjS.jpg
▼標示已更換工業級雙滾珠軸承風扇的封箱貼紙
https://i.imgur.com/GdP7v6M.jpg
▼包裝內容，模組化線組裝在印有商標的黑色不織布袋內，其他還有電源本體、塑膠束帶
、固定螺絲、側面裝飾貼紙、電源啟動接頭、3× 2mm2  15A交流電源線、使用說明書
https://i.imgur.com/fnymR74.jpg
▼本體尺寸為140mm× 150mm× 86mm
https://i.imgur.com/61slDmo.jpg
▼側面發光區的裝飾貼紙印上ENERMAX商標、REVOLUTION D.F. X名稱、輸出功率
https://i.imgur.com/OgXSmBt.jpg
▼風扇護網中間有ENERMAX商標銘牌
https://i.imgur.com/K2Q0sD8.jpg

https://i.imgur.com/b8jvgDb.jpg
▼本體網狀出風口處設有燈光模式開關、電源總開關及交流輸入插座
https://i.imgur.com/z2RJx9E.jpg
▼模組化線組輸出插座有名稱標示，上方有ENERMAX商標及REVOLUTION D.F. X名稱
https://i.imgur.com/NBh0bqW.jpg
▼1條主機板電源黑色帶狀模組化線路，提供1個ATX 20+4P接頭，18/22AWG線路長度64公
分
https://i.imgur.com/kywUY3u.jpg
▼2條處理器電源黑色帶狀模組化線路，提供2個EPS 4+4P接頭，1條18AWG線路長度69公分
，1條18AWG線路長度59公分
https://i.imgur.com/B4Xjz9M.jpg
▼2條顯示卡電源黑色帶狀模組化線路，提供4個PCIE 6+2P接頭，至第一個接頭18AWG線路
長度64公分，接頭間18AWG線路長度15公分
https://i.imgur.com/mQtzhQZ.jpg
▼1條原生12VHPWR黑色帶狀模組化線路，接頭標示600W，16/26AWG線路長度65公分
https://i.imgur.com/XCN2ueG.jpg
▼原生12VHPWR接頭內部金屬連接器的樣式如下圖所示
https://i.imgur.com/TqTM8wa.jpg
▼1條電源端2個8P模組化插座轉12VHPWR黑色帶狀模組化線路，接頭標示600W，16/28AWG
線路長度60公分
https://i.imgur.com/1LW8MR8.jpg
▼連接電源端8P模組化插座的2個插頭上有CM-PSU字樣
https://i.imgur.com/AbQZTza.jpg
▼電源端2個8P模組化插座轉12VHPWR接頭內部金屬連接器的樣式如下圖所示
https://i.imgur.com/agcDg91.jpg
附註：電源供應器只提供5個CPU/PCIe模組化線組插座，使用電源端2個8P模組化插座轉
12VHPWR黑色帶狀模組化線路時，EPS 4+4P/PCIe 6+2P的總數量將受限制
▼3條SATA黑色帶狀模組化線路，提供9個直角SATA接頭及3個直式SATA接頭，至第一個接
頭18AWG線路長度44公分，接頭間18AWG線路長度15公分
https://i.imgur.com/3IAXwps.jpg
▼2條大4P黑色帶狀模組化線路，提供6個直式大4P接頭，至第一個接頭18AWG線路長度49
公分，接頭間18AWG線路長度15公分。提供1條大4P轉小4P轉接線，線路長度10公分
https://i.imgur.com/LOEjQFv.jpg
▼1條ARGB連動控制線，電源端2P接頭至ARGB母頭26AWG線路長度65公分，ARGB母頭至ARGB
公頭26AWG線路長度9公分，公頭有保護蓋
https://i.imgur.com/648stLG.jpg
附註：電源供應器只提供4個SATA/大4P模組化線組插座，使用9至12個SATA時只能使用3個
大4P，使用4至6個大4P時只能使用8個SATA
▼12VHPWR模組化線路插頭連接處近照
https://i.imgur.com/DgJUeAI.jpg
▼內部結構及使用元件說明簡表
https://i.imgur.com/ufj4d5N.jpg
▼採用一次側主動功率因數修正及半橋諧振，二次側12V同步整流，並經由DC-DC轉換
3.3V/5V/-12V
https://i.imgur.com/w2pytHk.jpg
▼側面發光區的燈光擴散板，上方銀色膠帶內有燈條及控制電路
https://i.imgur.com/TPeLsWd.jpg
▼燈條控制電路接出1個4pin接頭及1個2pin燈光模式開關連接器
https://i.imgur.com/zosB8Oh.jpg
▼採用ENERMAX專利12公分工業級雙滾珠Dust-Free Rotation(DFR)逆轉彈塵PFERS-12M
12V/0.28A 2100RPM風扇，並設置氣流導風片
https://i.imgur.com/q3N7nTt.jpg
▼9葉片扇葉軸心有商標貼紙
https://i.imgur.com/fGqXfaj.jpg
▼風扇使用5pin接頭連接主電路板
https://i.imgur.com/25irX59.jpg
▼外殼底部乳白色隔板於主電路板二次側區域開孔並貼上導熱墊片
https://i.imgur.com/dPzFu1Q.jpg
▼主電路板背面沒有任何元件，焊點做工良好，於二次側區域加裝金屬板
https://i.imgur.com/nDlNA8v.jpg

https://i.imgur.com/yARovrD.jpg

https://i.imgur.com/v7FzRnB.jpg
▼2個並聯的橋式整流器固定在散熱片的兩個面上
https://i.imgur.com/QZYYyPa.jpg
▼APFC電容採用2個Nippon Chemi-con 420V 390μF KMW系列105℃電解電容並聯組成，總
容值為780μF。右側APFC電感採用環狀磁芯
https://i.imgur.com/ie9UNYC.jpg
▼2個武漢芯源半導體CWS60R125AZ TO-247封裝APFC MOSFET安裝在一次側散熱片的兩個面
上
https://i.imgur.com/VJa5vxK.jpg
▼一次側散熱片上還有CRMicro華潤微電子CRXI10D065G1 APFC二極體及2個無錫新潔能
NCE65TF130F TO-220F全絕緣封裝一次側MOSFET
https://i.imgur.com/k2uaX0n.jpg
▼主電路板正面的虹冠電子CM6500UNX負責APFC電路控制
https://i.imgur.com/gDGzMlI.jpg
▼主電路板正面的輔助電源電路一次側整合IC為德普微電子DP2358，二次側整流採用
PS1060L二極體
https://i.imgur.com/7BFqino.jpg
▼1個諧振電感及1個諧振電容組成一次側諧振槽，諧振電感及一次側電流比流器包覆黑色
聚酯薄膜膠帶
https://i.imgur.com/1wRMyyT.jpg
▼位於諧振電容及一次側電流比流器旁的2個一次側MOSFET隔離驅動IC
https://i.imgur.com/bZi1wHT.jpg
▼採用三明治結構搭配二次側板狀繞組的主變壓器
https://i.imgur.com/74xzXRx.jpg
▼主變壓器旁有6個InPower Semiconductor華潤芯功率FTG014N04SA MOSFET組成二次側
12V同步整流電路，旁邊散熱片上安裝風扇溫控用熱敏電阻
https://i.imgur.com/9vSjmdU.jpg
▼主電路板正面的虹冠電子CM6901T6X負責12V功率級一次側諧振及二次側同步整流控制
https://i.imgur.com/6l5qbNz.jpg
▼二次側區域，左側為輔助電源電路的Nichicon電解電容，右側為12V的Nichicon電解電
容、Nippon Chemi-con固態電容及磁芯電感
https://i.imgur.com/tJtD3o3.jpg
▼主電路板正面的3.3V/5V DC-DC電路，每組DC-DC電路具備1個Anpec APW7164同步降壓控
制器、2個DC3056CX MOSFET及1個封閉磁芯電感(黑色筒狀元件)，周圍有輸入及輸出的
Nippon Chemi-con固態電容
https://i.imgur.com/L13djyK.jpg
▼主電路板正面角落的-12V DC-DC電路
https://i.imgur.com/h7wdfKC.jpg
▼主電路板正面的Grenergy GR8329E電源管理IC，負責監控輸出電壓/電流、接受PS-ON信
號控制、產生Power Good信號
https://i.imgur.com/fuJEolN.jpg
▼模組化插座板背面焊點敷錫增加載流
https://i.imgur.com/q6GlqCs.jpg
▼模組化插座板正面，插座之間設置8個Nippon Chemi-con固態電容及5個Nichicon固態電
容，加強輸出濾波/退耦效果
https://i.imgur.com/oYcEy8f.jpg
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南
https://www.ptt.cc/bbs/PC_Shopping/M.1555061123.A.89D.html

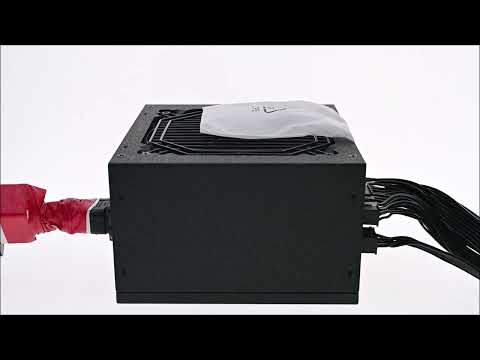

▼電源啟動時風扇會先反向運轉，這時風扇處氣流往外吹，之後變成正向運轉，這時風扇
處氣流往內吸
https://youtu.be/hc3IM7w4-NM

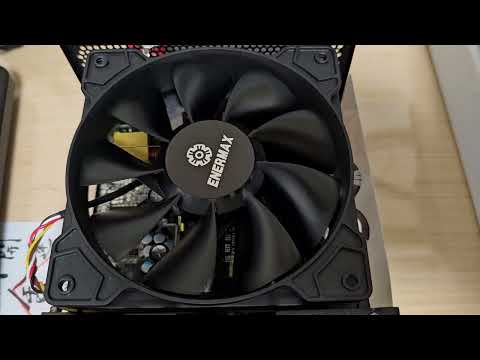

▼取下風扇護網後可清楚看到電源啟動時風扇轉動方向，然後風扇會停止進入
Semi-fanless模式
https://youtu.be/0367-wdV_sc
▼啟動時側面會點亮燈光
https://i.imgur.com/1PQ2IYF.jpg

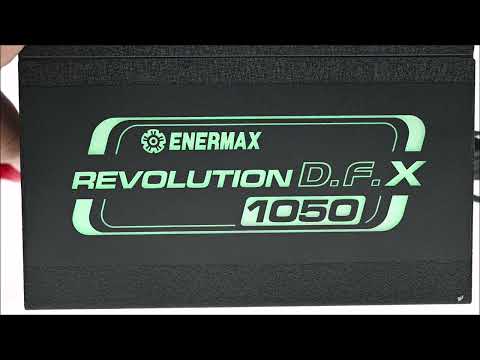

▼按壓電源出風口的燈光模式開關可切換內建預設燈效或關閉燈效，長按可切換內部控制
或外部ARGB連動控制
https://youtu.be/tvObL5MSNZ0
▼空載功耗3.93W
https://i.imgur.com/ywpo5tr.jpg
▼20%/50%/100%輸出轉換效率分別為92.83%/92.88%/89.38%，符合80PLUS金牌認證要求
20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
https://i.imgur.com/c8mYsig.jpg
▼10%/20%/50%/100%輸出的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出
下功率因數為0.9886，符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求
https://i.imgur.com/dKUPgkl.jpg
▼綜合輸出負載測試，輸出59%時3.3V/5V電流達16A以後就不再往上加，3.3V/5V/12V電壓
記錄如下表
https://i.imgur.com/GGn3plB.jpg
▼綜合輸出7%至100%之間3.3V輸出電壓最高與最低點差異為79.5mV
https://i.imgur.com/1XFg96D.jpg
▼綜合輸出7%至100%之間5V輸出電壓最高與最低點差異為89.3mV
https://i.imgur.com/ftjtr26.jpg
▼綜合輸出7%至100%之間12V輸出電壓最高與最低點差異為83mV
https://i.imgur.com/klu2gRE.jpg
▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載
(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：
4.75V-5.25V，12V：11.4V-12.6V)
https://i.imgur.com/cP6QbVL.jpg
▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表
https://i.imgur.com/hsxP0Cx.jpg
▼純12V輸出6%至100%之間3.3V輸出電壓最高與最低點差異為61.9mV
https://i.imgur.com/nXQqAXd.jpg
▼純12V輸出6%至100%之間5V輸出電壓最高與最低點差異為63.3mV
https://i.imgur.com/UUvWXXJ.jpg
▼純12V輸出6%至100%之間12V輸出電壓最高與最低點差異為67mV
https://i.imgur.com/6co6QyU.jpg
▼12V低輸出轉換效率測試，輸出12V/1A效率42.5%，輸出12V/2A效率77.1%，輸出12V/3A
效率83.2%，輸出12V/4A效率85.8%
https://i.imgur.com/U32GeAe.jpg

https://i.imgur.com/oUy4HBh.jpg
▼3.3V/16A、5V/16A、12V/75A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當
成起點(0.000s)時，12V於13ms開始出現波動，於23ms降至11.41V(圖片中資料點標籤)
https://i.imgur.com/A2WeJnX.jpg
以下波形圖，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為
3.3V電壓波形
▼輸出無負載時12V有小振幅低頻漣波
https://i.imgur.com/xRRlrdR.jpg
▼輸出12V/1A無明顯漣波，輸出12V/2A以上12V漣波波形固定，只改變振幅
https://i.imgur.com/XC08Dem.jpg
▼於3.3V/16A、5V/16A、12V/75A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為
21.6mV/28mV/21.6mV，高頻漣波分別為15.2mV/24.4mV/20.4mV
https://i.imgur.com/tBcbZ1W.jpg
▼於12V/87A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為
18mV/23.2mV/14.4mV，高頻漣波分別為11.2mV/24.4mV/14mV
https://i.imgur.com/5HouZVh.jpg
▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度344mV，同時造
成5V產生72mV、3.3V產生80mV的變動
https://i.imgur.com/mvBxPfP.jpg
▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度406mV，同時
造成5V產生78mV、3.3V產生90mV的變動
https://i.imgur.com/S6zPVSR.jpg
▼12V啟動動態負載，變動範圍10A至70A，維持時間500微秒，最大變動幅度1.21V，同時
造成5V產生108mV、3.3V產生94mV的變動
https://i.imgur.com/Ob3URCa.jpg
▼12V啟動動態負載，變動範圍20A至88A，維持時間500微秒，最大變動幅度984mV，同時
造成5V產生118mV、3.3V產生106mV的變動
https://i.imgur.com/LZ8Dft1.jpg
▼電源供應器滿載輸出下內部(上圖)及背面外殼(下圖)的紅外線熱影像圖(附註：安裝位
置環境溫度會影響測試結果)
https://i.imgur.com/Fkr4vLq.jpg
▼電源供應器滿載輸出下橋式整流/APFC電感/APFC MOSFET(上圖)及APFC DIODE/一次側
MOSFET/諧振電感(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
https://i.imgur.com/WKHoMij.jpg
▼電源供應器滿載輸出下主變壓器/二次側/DC-DC MOSFET的紅外線熱影像圖(附註：安裝
位置環境溫度會影響測試結果)
https://i.imgur.com/Lnsq7c1.jpg
▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註：
安裝位置環境溫度會影響測試結果)
https://i.imgur.com/habqQbw.jpg
▼單條PCIE 6+2P連續輸出21A(252W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註
：安裝位置環境溫度會影響測試結果)
https://i.imgur.com/iECWu3v.jpg
▼用隨附的雙頭12VHPWR模組化線材連接MSI GEFORCE RTX 4090 GAMING X TRIO進行測試
https://i.imgur.com/73zS9zk.jpg
▼執行FURMARK 30分鐘後電源端12VHPWR插頭(左上/右上)及顯示卡端12VHPWR插頭(左下/
右下)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
https://i.imgur.com/JLn6sgd.jpg
▼用隨附的2個8P轉12VHPWR模組化線材連接MSI GEFORCE RTX 4090 GAMING X TRIO進行測
試
https://i.imgur.com/8AFvJff.jpg
▼執行FURMARK 30分鐘後電源端2個8P插頭(左上/右上)及顯示卡端12VHPWR插頭(左下/右
下)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
https://i.imgur.com/WP0MNfc.jpg
本體及內部結構心得小結：
○14公分短機身全模組化設計，黑色帶狀模組化線材。提供1個ATX 20+4P、2個EPS 4+4P
、2個600W 12VHPWR(其中1個由2個電源端8P模組化插座轉接)、4個PCIE 6+2P、12個

○電源端12VHPWR插座的S4/S3接至COM，為600W定義，S2/S1空接(未接到COM或是經上拉電
阻接至+3.3V)
○風扇護網安裝在外殼的外側，搭載ENERMAX專利12公分工業級雙滾珠Dust-Free
Rotation(DFR)逆轉彈塵風扇，電源啟動後風扇會高速逆轉10秒鐘，降低扇葉灰塵堆積。
支援Semi-fanless模式，於低負載/溫度下停止轉動，負載/溫度提高後採溫控運轉
○磁芯及燈光模式開關有包覆套管，交流輸入插座焊點、總開關焊點及突波吸收器未包覆
套管
○主電路板背面沒有任何元件，焊點做工良好，於二次側區域加裝金屬板，隔板於主電路
板二次側區域開孔並貼上導熱墊片，協助將熱量傳導至外殼
○採用一次側主動功率因數修正及半橋諧振、二次側同步整流輸出12V，搭配DC-DC轉換
3.3V/5V/-12V
○APFC MOSFET採用武漢芯源半導體，APFC二極體採用CRMicro華潤微電子，一次側MOSFET
採用無錫新潔能，二次側12V同步整流採用InPower Semiconductor華潤芯功率。APFC
MOSFET採用TO-247封裝，一次側MOSFET採用TO-220F全絕緣封裝
○APFC電容使用Nippon Chemi-con，其他電解電容使用Rubycon/Nippon
Chemi-con/Nichicon，固態電容使用Nippon Chemi-con/Nichicon
○二次側電源管理IC可偵測輸出電壓/電流是否在正常範圍

各項測試結果簡單總結：
○20%/50%/100%輸出轉換效率分別為92.83%/92.88%/89.38%，滿足80PLUS金牌認證要求
○功率因數修正，滿足80PLUS金牌認證要求
○偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變
化，均未超出±5%範圍
○電源啟動至綜合全負載輸出狀態，12V上升時間13ms，5V上升時間8ms，3.3V上升時間
8ms
○綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於13ms開始出現波動，於23ms降至
11.41V
○輸出無負載時12V有小振幅低頻漣波，輸出12V/1A無明顯漣波，輸出12V/2A以上12V漣波
波形固定，只改變振幅。於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為
21.6mV/28mV/21.6mV；於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為
18mV/23.2mV/14.4mV


報告完畢，謝謝收看

--
