狼窩2.0無廣告好讀版：
https://wolflsi.blogspot.com/2024/03/xc90plus.html
狼窩1.0好讀版：
https://wolflsi.pixnet.net/blog/post/71116765

https://i.imgur.com/bsLzZjj.jpg
GAMBESON XC-90 PLUS特色：
●正面配置快拆式金屬面板，左側配置磁吸固定掀門式無打孔強化玻璃
●前方/右側前方/電源艙隔板/前方底部/後方/頂部提供最多13個120mm風扇安裝空間，前
方預裝3個140mm ARGB風扇，後方預裝1個120mm ARGB風扇
●前方可裝360mm一體式水冷散熱排，右側前方可裝240mm一體式水冷散熱排，頂部可裝
360mm一體式水冷散熱排
●前方配置可拆式過濾網，頂部配置磁吸式過濾網，底部電源進氣口配置嵌入式過濾網
●前置USB埠提供2個USB 2.0 Type-A、2個USB3.2 Type-A及1個USB3.2 Type-C，USB3.2
Type-C附上防塵塞
●4個ARGB風扇採用1個主控風扇搭配3個從控風扇，可使用燈光按鈕切換內建預設燈效，
也能與支援ARGB主機板連動控制
●前方底部固定架提供2個3.5吋安裝位置。主機板底板背面提供2個2.5吋安裝位置

GAMBESON XC-90 PLUS規格：
本體尺寸：455× 210× 485mm
可安裝主機板種類：ATX/Micro-ATX/Mini-ITX
前置連接埠：2個USB 2.0 Type-A、2個USB3.2 Type-A、1個USB3.2 Type-C、耳機3.5mm插
孔、麥克風3.5mm插孔
3.5吋安裝位置：2個(其中1個與前方底部120mm風扇位置共用)
2.5吋安裝位置：2個
標準擴充槽：7個
垂直擴充槽：2個
前方風扇安裝空間：3個120mm/140mm(預裝1主控/2從控140mm ARGB風扇)
右側前方風扇安裝空間：3個120mm
電源艙隔板風扇安裝空間：2個120mm
前方底部風扇安裝空間：1個120mm
後方風扇安裝空間：1個120mm(預裝1從控120mm ARGB風扇)
頂部風扇安裝空間：3個120mm或2個140mm
過濾網：前方可拆式過濾網、頂部磁吸式過濾網，底部電源進氣口嵌入式過濾網
可安裝CPU散熱器高度：165mm
可安裝顯示卡長度：390mm
前方可安裝水冷排尺寸：240/280/360mm
右側前方可安裝水冷排尺寸：240mm
頂部可安裝水冷排尺寸：240/280/360mm

▼此面外箱有商標、外觀圖、產品名稱、特色圖示
https://i.imgur.com/aHfX6TM.jpg
▼此面外箱有商標、產品名稱、外觀圖、特色圖示、特色說明
https://i.imgur.com/nZmAaCL.jpg
▼外箱兩側有商標、產品名稱、提把開口、條碼、產品規格、廠商名稱/聯絡方式、QR碼
、運輸標誌
https://i.imgur.com/nURq1Yv.jpg
▼外箱頂部有產品名稱
https://i.imgur.com/l3rzThS.jpg
▼正面配置快拆式金屬面板，除正面通風孔外，也可由左右兩側開口進氣
https://i.imgur.com/Xso5LV0.jpg
▼從快拆式金屬面板上方/下方兩側開口施力往外拉即可脫離球狀固定卡榫取下面板，前
方風扇具備可拆卸式過濾網，從紅色箭頭把手處往外拉即可取下過濾網
https://i.imgur.com/xEivOsf.jpg
▼前方長條形固定孔可裝3個120mm/140mm風扇，水冷排可裝360mm。預裝3個140mm ARGB風
扇(1主控2從控)
https://i.imgur.com/eMoqX7F.jpg
▼後方右上通風口可裝1個120mm風扇，下方電源供應器安裝位置僅提供單一安裝方向螺絲
孔
https://i.imgur.com/ADplAr4.jpg
▼7個標準擴充槽的蓋板有2個垂直擴充槽
https://i.imgur.com/ZR8kc5J.jpg
▼頂部通風口配置磁吸式過濾網，可裝3個120mm或2個140mm風扇，水冷排可裝360mm
https://i.imgur.com/u2RhM48.jpg
▼頂部右前方由上(圖左)至下(圖右)分別是USB3.2 Type-C、2個USB3.2 Type-A、2個USB
2.0 Type-A、麥克風3.5mm插座、耳機3.5mm插座、硬碟/電源指示燈、重置(燈光)按鈕、
電源按鈕。USB3.2 Type-C附上防塵塞
https://i.imgur.com/9VovwCE.jpg
▼機殼底部腳座有防滑墊，底部電源進氣口配置嵌入式過濾網，前方底部固定架使用2個
螺絲固定(紅色框)，並額外配置3.5吋裝置固定孔(紫色框)
https://i.imgur.com/oXyxSlD.jpg
▼左側強化玻璃側板其中一邊安裝鉸鍊，讓側板可以像門一樣開關，並透過磁吸方式固定
。為了避免強化玻璃側板意外開啟，搬動機殼時最好額外黏貼固定
https://i.imgur.com/1kcLEev.jpg
▼鉸鍊採可分離設計，打開後將側板往上提即可分離
https://i.imgur.com/SjIMNWf.jpg
▼強化玻璃背面左側有方便開啟的緞帶及2個磁吸固定磁鐵(紅色框)，右側邊緣配置轉軸
金屬條
https://i.imgur.com/SwDOkQh.jpg
▼機殼左側配置圖，主機板/介面卡安裝區與電源艙採隔離設計，電源艙有商標。底板上
方/前端設有穿線開孔，右側前方可裝3個120mm風扇，水冷排可裝240mm
https://i.imgur.com/vEORiP7.jpg
▼前方風扇安裝在內側
https://i.imgur.com/Ymq3vmg.jpg
▼電源艙頂部靠近底板有2個長方形穿線開孔，鬆開底部固定螺絲後可拆卸前方底部固定
架
https://i.imgur.com/sGyH3zK.jpg
▼前方底部固定架頂部有3.5吋裝置(紅色框)及120mm風扇(黃色框)固定孔
https://i.imgur.com/7gSc5tP.jpg
▼前方底部固定架內部兩側有3.5吋裝置固定孔(紅色框)
https://i.imgur.com/VEA4RUi.jpg
▼前方底部固定架安裝1個3.5吋裝置(上)或2個3.5吋裝置(下)示意圖
https://i.imgur.com/rhiIh7r.jpg
▼電源艙頂部網狀通風口的紫色框鎖點可安裝垂直擴充槽PCIe延長線，紅色框鎖點可安裝
2個120mm風扇，前方底部固定架頂部也可安裝1個120mm風扇
https://i.imgur.com/IwiOTsG.jpg
▼移除前方底部固定架後，底部固定孔可安裝1個3.5吋裝置
https://i.imgur.com/5UfDJGM.jpg
▼右側前方雖然提供3個120mm風扇安裝位置，當前方安裝140mm風扇時，兩邊的風扇外框
會緊密接觸(左圖)，並導致右側前方風扇稍微偏移固定孔(右圖)
https://i.imgur.com/lnVBqaf.jpg
▼後方預裝1個120mm ARGB從控風扇，主機板安裝底板上方鏤空，方便拆裝CPU散熱器背板
，7個標準擴充槽及2個垂直擴充槽均使用一次性擋板，拆卸後無法裝回
https://i.imgur.com/ZxMpGDi.jpg

https://i.imgur.com/LEc0eCI.jpg
▼140mm ARGB從控風扇，乳白色9葉片扇葉軸心內有發光LED，黑色扇葉外框有商標貼紙，
風扇接出串接分接頭(1)及連接主控風扇接頭(2)
https://i.imgur.com/SlhYMeZ.jpg
▼120mm ARGB從控風扇，乳白色9葉片扇葉軸心內有發光LED，黑色扇葉外框有商標貼紙，
風扇接出串接分接頭(1)及連接主控風扇接頭(2)
https://i.imgur.com/oFlYp8f.jpg
▼右側板前方有網狀通風口，並使用2個手轉螺絲固定
https://i.imgur.com/qvYLNYG.jpg
▼右側側板卸除後的樣子
https://i.imgur.com/NOViZkE.jpg
▼線組撥開以後可清楚看到右側配置，底板背面右下方的2.5吋固定板使用螺絲固定
https://i.imgur.com/v3QDgGE.jpg
▼機殼連接線組，1為重置(燈光)開關接頭，2為硬碟指示燈接頭，3為電源指示燈接頭，4
為電源開關接頭，5為耳機/麥克風插座接頭，6為USB 2.0 Type-A主機板接頭，7a為
USB3.2 Type-A主機板接頭，7b為USB3.2 Type-A主機板USB 2.0接頭(7a及7b僅可擇一使用
)，8為USB3.2 Type-C主機板接頭
https://i.imgur.com/AcpU6Bo.jpg
▼右側前方風扇固定架與右側板距離13mm
https://i.imgur.com/rs0QKwe.jpg
▼電源艙左側有穿線開孔，安裝長度140mm的電源供應器時，電源供應器左側與電源艙左
側距離109mm，電源供應器頂端與電源艙頂部距離8mm
https://i.imgur.com/zEo6rFM.jpg
▼底板背面右下方2.5吋固定板可安裝2個2.5吋裝置
https://i.imgur.com/vTyCwqu.jpg
▼雖然固定板上有3.5吋裝置的固定孔，不過底板與右側板距離18mm，安裝3.5吋裝置時會
凸出右側導致右側板無法蓋起
https://i.imgur.com/9BCWjci.jpg
▼水平安裝七彩虹戰斧GEFORCE RTX 3050 DUO 8G顯示卡(253.4× 132.5× 41mm)時，顯示
卡前端距離正面風扇149mm
https://i.imgur.com/KYWVUI0.jpg
▼水平安裝七彩虹戰斧GEFORCE RTX 3050 DUO 8G顯示卡(253.4× 132.5× 41mm)時，顯示
卡頂部距離左側55mm
https://i.imgur.com/OTLdsaj.jpg

https://i.imgur.com/dJSaDd6.jpg
▼垂直安裝七彩虹戰斧GEFORCE RTX 3050 DUO 8G顯示卡(253.4× 132.5× 41mm)時，顯示
卡左側距離左側15mm
https://i.imgur.com/AtKwquk.jpg
▼隨附配件有擴充槽擋板(A)、塑膠束帶(B)、蜂鳴器(C)、電源/擴充槽螺絲(D)、3.5吋裝
置螺絲(E)、主機板銅柱(F)、主機板/2.5吋裝置螺絲(G)
https://i.imgur.com/QfCzEx9.jpg

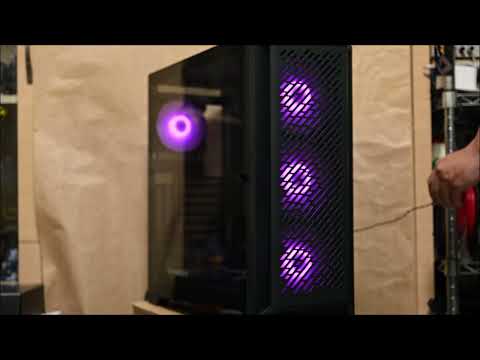

▼燈光效果示範影片：
https://youtu.be/WoKwlW5FppM

不錯的點：
○正面配置快拆式金屬面板，左側配置磁吸固定掀門式無打孔強化玻璃

○4個ARGB風扇可使用燈光按鈕切換內建預設燈效，也能與支援ARGB主機板連動控制
○前置USB埠提供2個USB 2.0 Type-A、2個USB3.2 Type-A及1個USB3.2 Type-C，USB3.2
Type-C附上防塵塞
○底部固定架提供2個3.5吋安裝位置。主機板底板背面提供2個2.5吋安裝位置
可改進的點：
○右側板前方通風口未配置過濾網
○左側強化玻璃採磁吸固定，搬運時注意避免意外開啟。3個邊緣未受金屬條保護，取放
時注意避免撞擊
○底部電源進氣口嵌入式過濾網不易拆裝
○擴充槽均使用一次性擋板，配件內僅提供1個可重複使用的擋板
○隨附4個ARGB風扇要主控及從控一起搭配，透過專用連接器串接，無法單獨使用也無法
連接其他標準接頭風扇，沒有輸出轉速信號，亦無法控制風扇轉速

報告完畢，謝謝收看

--
