作者 kevinhaha ( )
標題 [心得] 土砲垂直機殼
時間 Tue Sep  2 06:45:19 2025

電腦桌扣掉螢幕厚度大概只有18cm

目標就是18cm內跑遊戲不會聽見風扇聲

散熱環境其實不是很理想(如下)

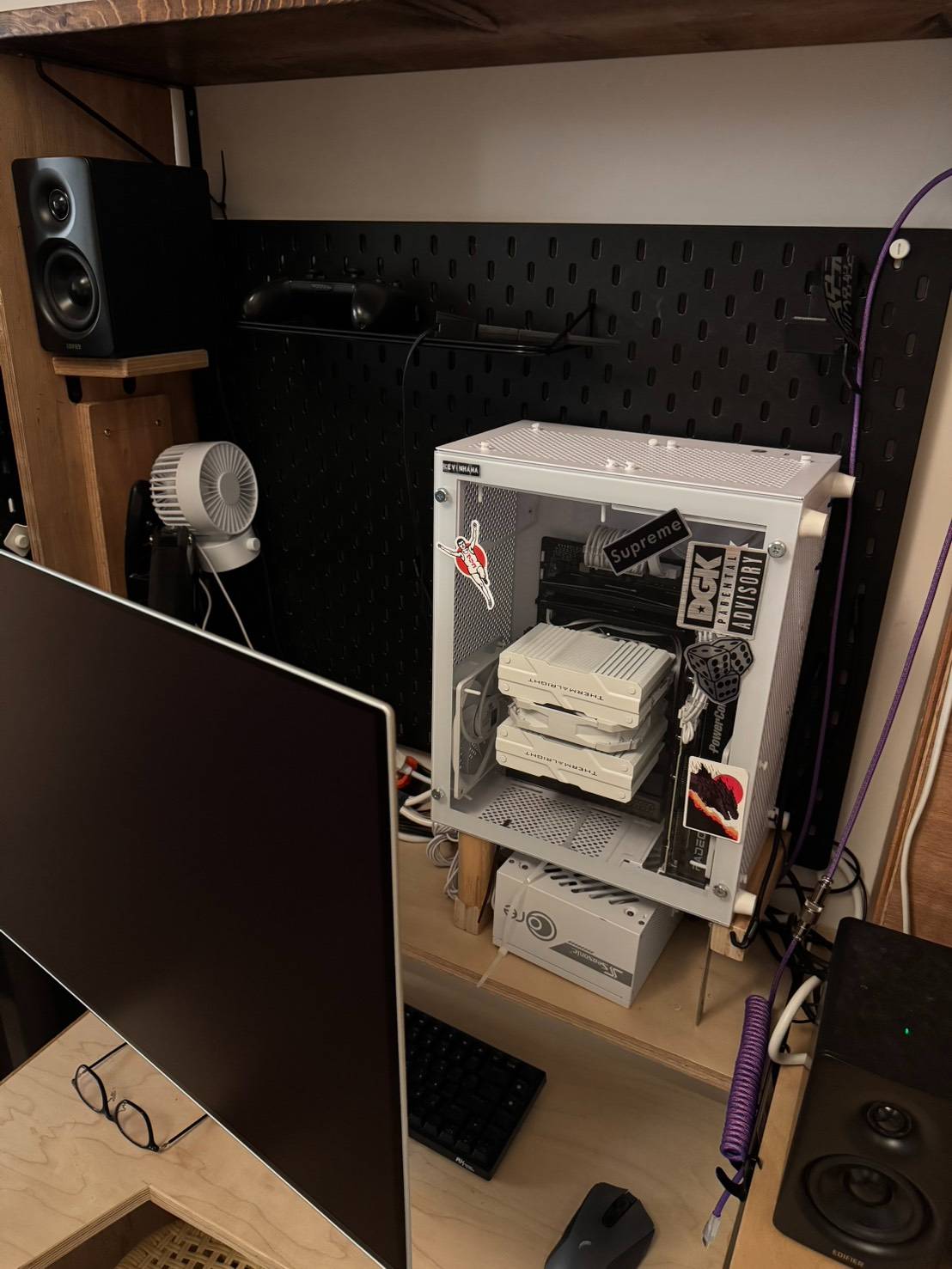

完成圖

        https://i.meee.com.tw/NGXkpfv.jpg
[圖]

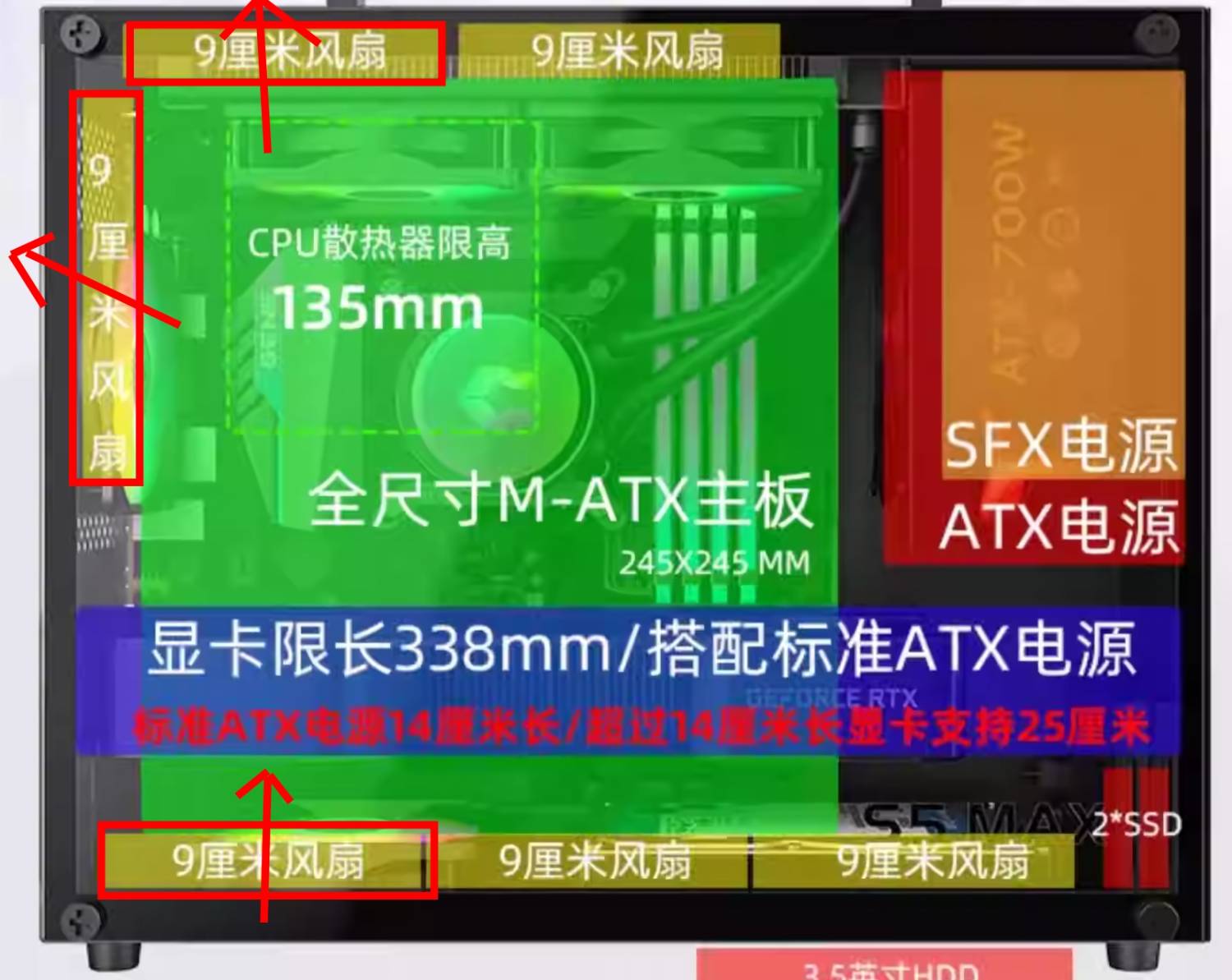

機殼(魚巢s5)

        優點：
                MATX MB + ATX電源 + 獨顯 (35 x 28 x 16)

                這個配置尺寸真的小

        缺點：

                cpu會吃顯卡的熱，後來發現顯卡根本最大熱源害cpu風扇爆轉

                散熱不是很好，9cm風扇風量真的小

                上下可以硬塞12cm，不過最重要的尾部只能9cm

                再來就是背部沒有走線空間

                https://i.meee.com.tw/9W7k0r9.jpg
[圖]

                https://i.meee.com.tw/mmIhGR2.jpg
[圖]

構想：

        基本上就是原本機殼的厚度把power下移16cm

        所以新的尺寸變成 51 x 28 x 16

        上方出風，機殼power之間留風道

                https://i.meee.com.tw/X1rD91a.jpg
[圖]

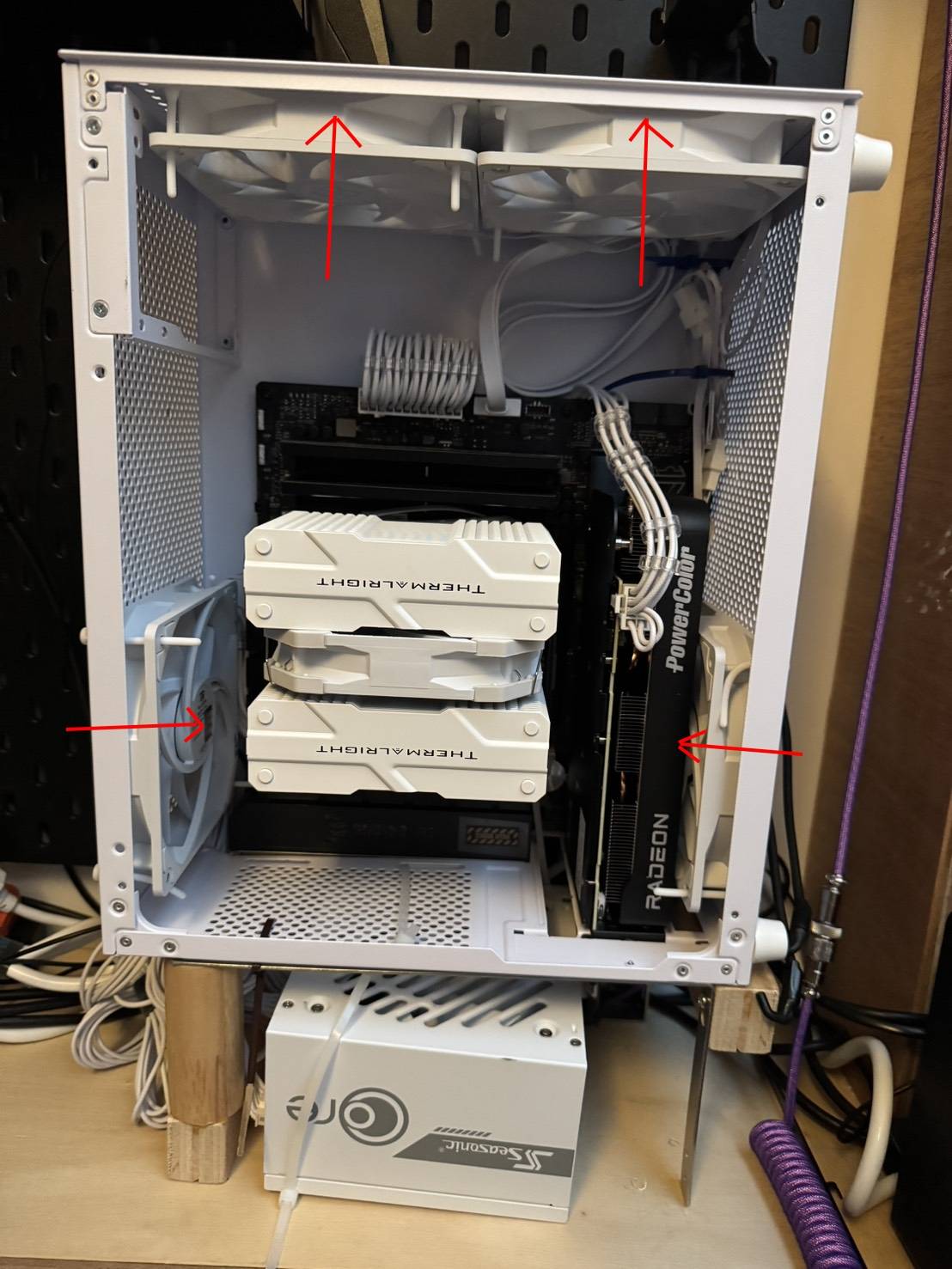

改造：

        圖的右測完全沒走線空間，只能左側

        走線都壓在主版下，再用整線夾把線夾一夾瞬間好看很多
                                (原本還想說全模組線真醜)

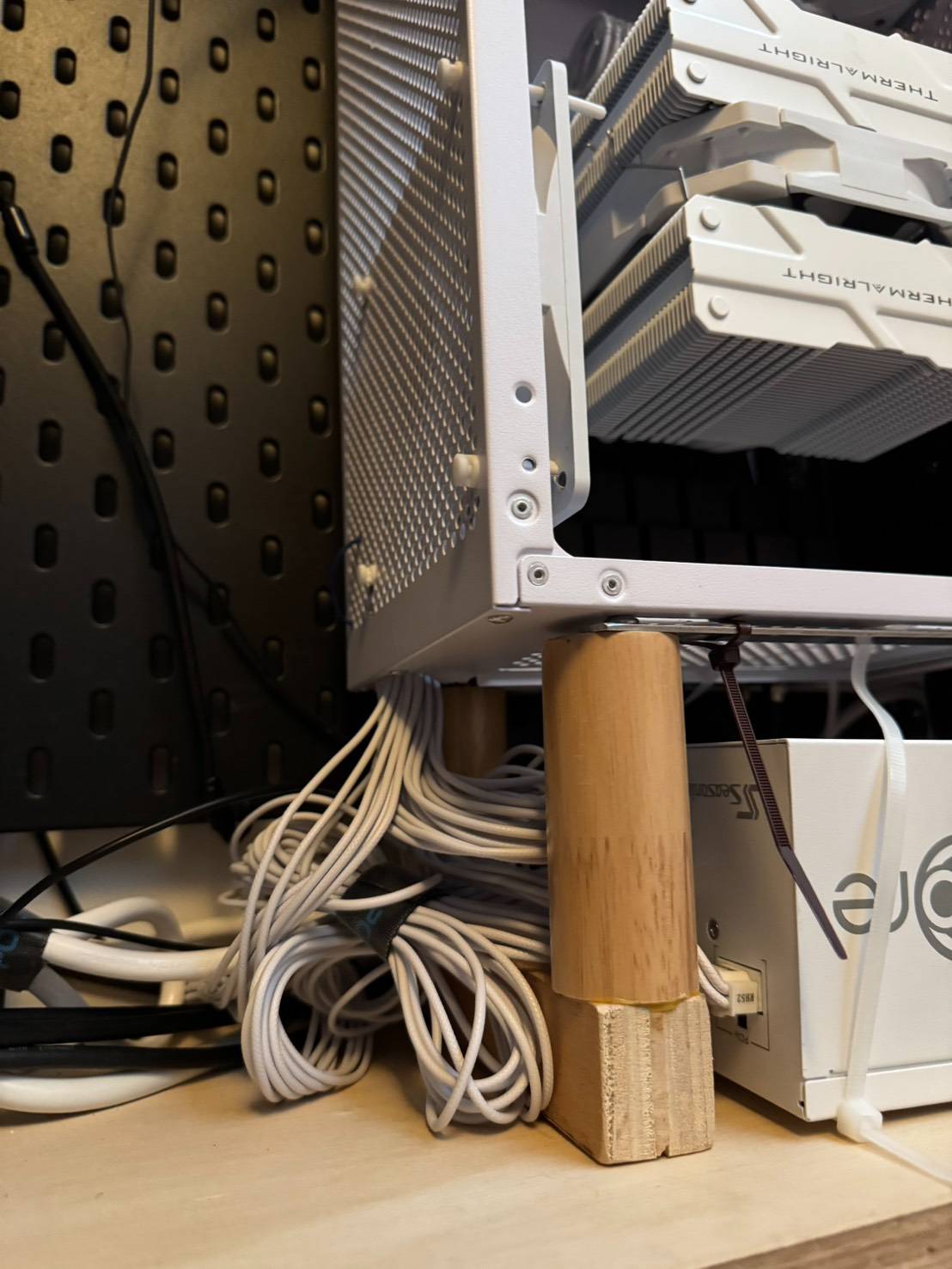

        出線走舊的電源孔，只有這邊稍微修了一下機殼

                https://i.meee.com.tw/FFG7v7r.jpg
[圖]

                https://i.meee.com.tw/SogSeDC.jpg
[圖]

                https://i.meee.com.tw/AV4MMjS.jpg
[圖]


        手邊有的材料簡單用一下，有空再美化下方



散熱實測：



        2077 4k FSR4

        cpu < 60度
        gpu < 85度

        基本上沒有風扇聲音，滿意~


        (AMD 9700 + 9060XT 16G + 利民PA120 mini + 利民12cm x 4)

--
※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 182.234.35.89 (臺灣)
※ 作者: kevinhaha 2025-09-02 06:45:19
※ 文章代碼(AID): #1ejY888v (PC_Shopping)
※ 文章網址: https://www.ptt.cc/bbs/PC_Shopping/M.1756766728.A.239.html
※ 編輯: kevinhaha (182.234.35.89 臺灣), 09/02/2025 06:52:00
※ 編輯: kevinhaha (182.234.35.89 臺灣), 09/02/2025 06:52:40
推 march55237: CH270:1F 42.70.49.124 台灣 09/02 07:23
→ kevinhaha: 270深度差一點
然後s5是現有的不花錢lol2F 39.12.144.50 台灣 09/02 07:41
推 pita30: 都能接受這樣裝的話直接把原本的玻璃側版拆了或換有孔的壓克力側板不就好了？4F 219.69.115.71 台灣 09/02 07:51
→ kevinhaha: 也是啦，不過等下底改完應該好一點
然後之後顯卡能到30不卡電源6F 39.12.144.50 台灣 09/02 08:08
→ Fezico: 其實不用那麼麻煩，MATX殼直接倒轉就好。不過塔散風扇要換個方向8F 39.9.228.194 台灣 09/02 08:18
→ kevinhaha: 這殼+power真的沒什麼發揮空間，有想過直立後排風口會被pw檔住2/310F 60.251.54.216 台灣 09/02 08:31
→ yocpswang: 顯卡熱點破百了，注意一下有沒有降頻就好12F 114.33.180.131 台灣 09/02 08:50
噓 Roger37: 為啥現在上圖床都不喜歡自己加.jpg14F 114.45.148.125 台灣 09/02 09:03
→ lanstype: 貼圖連結要點網頁裡圖片右上角的三個小點裡的複製圖片連結15F 36.226.211.229 台灣 09/02 09:04

※ 編輯: kevinhaha (60.251.54.216 臺灣), 09/02/2025 09:08:23
※ 編輯: kevinhaha (60.251.54.216 臺灣), 09/02/2025 09:10:50
→ cancelpc: 底下的架子,應該有一堆更好的替代品吧最近買了一堆緊湊型的機殼,架構都一樣17F 1.164.201.158 台灣 09/02 09:24
→ kevinhaha: 當然，不過等有時間再改ha19F 60.251.54.216 台灣 09/02 09:37
推 pita30: 我是用通風側板，顯卡廢熱問題就直接擺個12CM風扇在顯卡上用竹筷架高0.5公分順便吹SSD20F 101.8.227.148 台灣 09/02 09:41
推 Roger37: .jpg好讀多了，補推23F 114.45.148.125 台灣 09/02 09:52
推 bohazer: 垂直風道意義在防塵跟少少的風扇，
Alta g1m只需底部穿甲彈+塔扇就有
良好對流
這樣搞沒任何意義，也沒桌面省到空
間24F 101.10.246.176 台灣 09/02 10:29
推 Roger37: 補推29F 114.45.148.125 台灣 09/02 10:33
→ Fezico: 垂直風道我比較喜歡CH270那種設計，有進有排。如果土炮的話可以參考一下他設計
G1m少了個排氣+sfx還是蠻可惜的30F 39.9.228.194 台灣 09/02 10:35
→ kevinhaha: 有進喔，下左右都是進33F 60.251.54.216 台灣 09/02 11:10
推 lering: 你這電源放現在位置的左邊，別放機箱底下，把左下進改塔扇下方進，cpu溫度應該會更好34F 49.218.210.254 台灣 09/02 11:15
→ kevinhaha: 線不夠長R , 然後尾巴那邊只有9cm風扇37F 60.251.54.216 台灣 09/02 11:17
→ lering: 不是轉個180度而已嗎？主要是不要讓電源在下方，再把左下風扇改下方變垂直風而已38F 49.218.210.254 台灣 09/02 11:23
推 SHR4587: G1M的體積應該要能塞的下ATX電源
就不懂為何當初設計時限制SFX
我現在是用Meshroom D垂直擺放就是40F 1.162.173.188 台灣 09/02 11:24
→ kevinhaha: 那個應該差別不大，因為有特別留空間進氣了43F 60.251.54.216 台灣 09/02 11:26
推 Fezico: G1M為了那顆穿甲彈吧，不然位置其實能放ATX電源。硬塞好像也是能塞進去45F 39.9.228.194 台灣 09/02 11:38
推 lering: 你不溫度焦慮就好47F 49.218.210.254 台灣 09/02 11:41
推 wild2012: 沒意義 現在的機殼 前後上下都有風扇
直接倒轉機殼就好了 這樣根本畫蛇添足48F 61.231.164.235 台灣 09/02 13:34
推 ketsunopolis: 才剛在reddit上看到，結果是板友XD50F 42.73.23.189 台灣 09/02 14:28
推 cancelpc: 感覺把上下顛倒，開關直接買延長的，氣流順多了51F 49.216.128.165 台灣 09/02 14:42
推 km612tw: 顯卡用延長線左右調換 右邊風扇改右出風電源移到左邊避免CPU吸廢熱
下方加風扇進氣 左右網孔上方要封掉53F 211.23.202.115 台灣 09/02 19:36
→ kevinhaha: 下面電源也是吸
網孔我試試56F 60.251.54.216 台灣 09/03 11:17

--
