作者 ctes940008 (Champion Taiwan)
標題 Re: [心得] 聯力216機殼硬碟玻璃面板共振
時間 Wed Jan 28 00:37:38 2026


過了一段時間

硬碟共振的情形沒有改善

剛好要裝機殼的移動主機架

就試試看板友提出的這個方法


首先來開箱移動主機架

一開始有顆螺母怎麼鎖都無法鎖到底

https://i.imgur.com/v4nxwoJ.jpeg
[圖]

中國品管真的不太行啊
螺母裡面竟然還有塑膠粒
拿鑷子轉啊轉才拿起來

聯力216機殼寬度23.5cm
我抓24cm似乎剛剛好

https://i.imgur.com/6I49fSQ.jpeg
[圖]

完成圖
買完才發現同品項淘寶只要80台幣
台灣蝦皮官方直營賣200元，好貴。


接著拆216的硬碟架

把下方卡榫往上提就能取出
https://i.imgur.com/IKgVOAg.jpeg
[圖]

順便整理機殼內部灰塵
https://i.imgur.com/dG7nCot.jpeg
[圖]

裝回去時順便在底座安裝止滑墊
這邊買ikea FIXA自黏式地板防刮傷墊片
一包好像20元左右就能買到
https://i.imgur.com/ANh5tFP.jpeg
[圖]

硬碟架上面放四片止滑墊
(之前我就只塞上面，還是會有異音)
https://i.imgur.com/PtYtxqZ.jpeg
[圖]

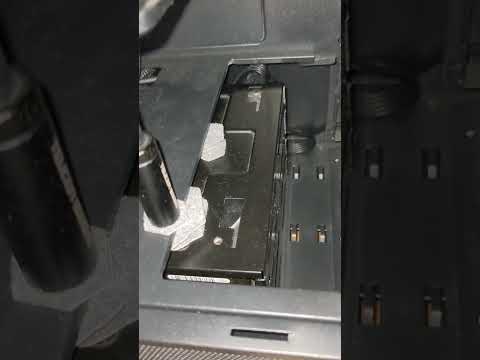

接著插電，開機！

https://youtu.be/cZmtRW9ZW6I


MDFK，沒救了

比以前還嚴重


試著在硬碟架上方施力，也沒有改善

只好死馬當活馬醫，拆一拆重抓毛病

後來想想會不會是另一邊側板在作怪

把側板拆了聲音就不見了

挖哩勒，原來可能是走線問題
把多餘SATA電源接頭調整，盡量別碰到硬碟架

https://i.imgur.com/EK9hQ6u.jpeg
[圖]

之後就剩下疑似風扇的噪音

總覺得這件事還沒結束啊......Orz


貓咪：人類真蠢，笑死。
https://i.imgur.com/6MsqmNX.jpeg
[圖]


※ 引述《Gwaewluin (神無月 孝臣)》之銘言：
: ※ 引述《ctes940008 (Champion Taiwan)》之銘言：
: : 下面附上一月底拍的影片
: : (點進去有聲音)
: : https://i.imgur.com/DvleiTz
: : 我甚至都以為Toshiba硬碟SMART
: : 裡面的BF(加速度錯誤率)有關聯
: : https://i.imgur.com/Ww7tEcW.jpg
: : 有其他人也遇到這狀況嗎？
: : 是個案還是通例？
: 我也是剛好有過類似的經驗
: 不過我是硬碟共振產生了高頻音
: 當時在網路上找不到什麼類似的文章
: 就以為只是自己的個案而已
: 在使用裝好216後也用了一陣子沒有發生什麼事情
: 原本我只有裝上一顆大容量的機械硬碟
: 然後我就突發奇想乾脆再多買一顆硬碟玩RAID1好了（只是想玩而已，值不值得不管）
: 新硬碟裝上去並設定後也是有一段時間沒出現什麼異狀
: 所以高頻音出現後也是摸了一段時間才找到問題在硬碟（高頻音是間斷出現）
: 硬碟有出現高頻音最直觀想到的就是加上阻尼就好了
: 但實際研究起216的硬碟價要開始動手時才注意到216的硬碟架十分陽春
: 216的硬碟架是設計成幾乎和硬碟的外型相同
: 所以可以不需要使用螺絲來直接將硬碟卡住
: 雖然硬碟架底部留有螺絲孔可以固定機械硬碟
: 但硬碟架和硬碟之間沒有什麼多餘空間能再塞入墊圈這類東西
: 只要再加入墊圈就會沒辦法讓硬碟塞進去硬碟架中
: 於是我變更方向想試試看架強硬碟架的固定
: 不過硬碟架的固定結構也是非常陽春
: 大概從側面看是像這樣子的感覺
: ┌────────┐
: │硬碟硬碟硬碟硬碟│
: └┬───────┘
: 　└─
: 216能裝兩顆機械硬碟所以是有兩個硬碟架分別可裝入一顆硬碟
: 然後一個硬碟架用底部的結構來水平移動以在機殼底扣住
: 另一個硬碟架也用底部的結構來水平移動以在前一個硬碟架上扣住
: 換句話說就是這兩個硬碟架的固定完全是靠一個水平移動來扣上的結構
: 完全沒有使用到任何螺絲也沒有留下任何螺絲孔
: 最初在裝電腦的時候完全沒有注意到
: 這種硬碟架的設計只要稍微用力一點去推動就會整個滑動歪掉
: 所以針對這樣子的結構
: 我想說可嘗試在硬碟架與硬碟架之間以及硬碟架在機殼底之間分別加上一整片橡膠片好了
: 在蝦皮上也有翻到可以提供指定尺寸橡膠片的店家
: 但就在我準備要量尺寸去下單前突然想到
: 這種結構設計是靠水平移動來扣住
: 塞進一片橡膠片會不會就讓摩擦力變成大到推不動了
: 於是我換成在MOMO購入翻到的圓形橡皮墊
: 一包可以直接有好幾個現成的橡皮墊
: 我就在硬碟架與硬碟架之間以及硬碟架在機殼底之間分別放入五個橡皮墊
: 變成像是這樣的結構
: ┌────────┐
: │硬碟一碟硬碟硬碟│
: └┬───────┘
: 　└─橡皮墊|橡皮墊<-那個└─結構應該要畫成扣入下面硬碟架的頂面，但很難畫
: ┌────────┐
: │硬碟二碟硬碟硬碟│
: └┬───────┘
: 　└─橡皮墊|橡皮墊
: 機殼底機殼底機殼底機殼底
: 這樣就沒再有出現高頻音過了
: 總之這完全是我自己手癢想碰碰看RAID
: 沒有弄RAID就完全不會出現這樣的問題

--
[圖]

--
※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 36.237.107.2 (臺灣)
※ 作者: ctes940008 2026-01-28 00:37:38
※ 文章代碼(AID): #1fUEdLrT (PC_Shopping)
※ 文章網址: https://www.ptt.cc/bbs/PC_Shopping/M.1769531861.A.D5D.html
推 dos01: 好像看滿多人說過 這個殼裝硬碟架就會共振只是現在這年頭的電腦也不太需要放HDD就是但是對需要的人來說 還是買其他的比較快
就不用在那邊自己土炮1F 210.209.164.247 台灣 01/28 01:35
推 a456618: 共振真的超嚴重 所以我都扁一下電源側板處讓他閉嘴 實測有效 一下不夠就兩下5F 101.8.232.28 台灣 01/28 02:36
→ fantasiaa: 用釹磁鐵解決7F 111.242.76.98 台灣 01/28 05:58
→ widec: 早早就把HDD外接了 放機殼裡風險太大8F 1.165.39.47 台灣 01/28 08:27
→ ivan7296: 我沒有共振，但是側板玻璃輕輕碰就破了9F 220.130.131.253 台灣 01/28 09:02
推 eddy13: HDD全改外接+110F 114.137.221.213 台灣 01/28 09:06
→ bill403777: 我的216有時也會共振，不過應該是前檔有點鬆，敲一敲前檔就沒事了11F 27.52.37.42 台灣 01/28 09:33
→ ctes940008: 原來大家都會共振13F 36.237.125.68 台灣 01/28 10:03
推 oldriver: 真的 共振就敲他兩下就沒事14F 114.44.52.205 台灣 01/28 10:04
推 klm619: 我的那咖硬碟架沒問題，但顯卡風扇在低轉速約1300左右會整機嗡嗡叫，轉速微調到1350後就消失了15F 111.248.222.252 台灣 01/28 10:28
→ xzero0911: 為啥不裝減震架 很好用18F 114.34.51.252 台灣 01/28 10:31
推 tsubasawolfy: 他不是有托盤？我第一咖一顆10T一顆20T是都鎖在托盤上面後塞進去，是沒聽到共振。第二咖只有一顆1T的也是鎖托盤擺上面位置，也沒聲音。真要說是前面那兩顆進風起飛的風切還比較大聲。19F 223.139.247.109 台灣 01/28 10:38
→ vwpassat: 把硬碟架懸空，上方四個角鑽孔用強力彈簧 勾掛在機殼上。25F 1.165.194.244 台灣 01/28 10:43
→ ctes940008: 原來主機板後面那空間放得下嗎？
我以為只夠鎖SSD27F 36.237.125.68 台灣 01/28 11:04
推 ejywar: 我之前也是有遇過機殼CM690硬碟架共振 寫信問原廠，得到的答案是鎖最下面的會好點結果依舊沒用 最後我用超級土炮的方式才解決〈好孩子不要學〉：直接把硬碟疊起來、不要碰到硬碟架 硬碟跟硬碟之間塞在B&Q買的桌腳墊在硬碟的四個角落 才解決共振問題29F 1.171.113.12 台灣 01/28 11:05
推 Elmore: 老哥那你硬碟溫度呢==35F 36.236.16.146 台灣 01/28 11:13
推 tedc21thc: 硬碟架有共震聲我的nzxt h7 flow也遇過後來是在接觸處硬塞紙來解決36F 118.166.20.133 台灣 01/28 12:24
推 zorro1111: 我216裝2+1顆，+1的那顆硬塞在旁邊 沒有明顯共振感 還是我3顆塞一起比較緊？38F 114.25.221.235 台灣 01/28 14:06

--
